本文详细介绍了Android AIDL（Android Interface Definition Language）的使用范围、原理及具体实现步骤，包括服务端和客户端的开发流程。通过示例展示了如何在不同进程间传递复杂对象，以及如何在Android应用中利用AIDL进行高效、安全的进程间通信。

aidl的使用范围

Android使用AIDL来完成进程间通信(IPC)，AIDL全程为Android Interface Definition Language。在服务需要接受不同应用多线程的请求时才需要使用AIDL，如果是同一个应用内的请求使用Binder实现即可，见应用内交互的服务；如果只是应用间通信而不是多线程处理的话使用Messenger，当然这两种情况也可以使用AIDL。本地进程和远程进程使用AIDL有所不同，本地进程内调用时会都在调用的线程内执行，远程进程使用是通过Service进程内一个由系统维护的线程池发出调用，所以可能是未知线程同时调用，需要注意线程安全问题。

今天要给大家分享的是Android aidl的使用。在Android中, 每个应用程序都可以有自己的进程. 在写UI应用的时候, 经常要用到Service. 在不同的进程中, 怎样传递对象呢? 显然, Java中不允许跨进程内存共享. 因此传递对象, 只能把对象拆分成操作系统能理解的简单形式, 以达到跨界对象访问的目的. 在J2EE中,采用RMI的方式, 可以通过序列化传递对象. 在Android中, 则采用AIDL的方式. 理论上AIDL可以传递Bundle,实际上做起来却比较麻烦.

AIDL(AndRoid接口描述语言)是一种借口描述语言; 编译器可以通过aidl文件生成一段代码，通过预先定义的接口达到两个进程内部通信进程的目的. 如果需要在一个Activity中, 访问另一个Service中的某个对象, 需要先将对象转化成AIDL可识别的参数(可能是多个参数), 然后使用AIDL来传递这些参数, 在消息的接收端, 使用这些参数组装成自己需要的对象.

AIDL的IPC的机制和COM或CORBA类似, 是基于接口的，但它是轻量级的。它使用代理类在客户端和实现层间传递值. 如果要使用AIDL, 需要完成2件事情: 1. 引入AIDL的相关类.; 2. 调用aidl产生的class.

今天的两个实例用到两个Android工程,一个是AIDL的服务端另一个是客户端。

示例：

服务端的实现步骤:

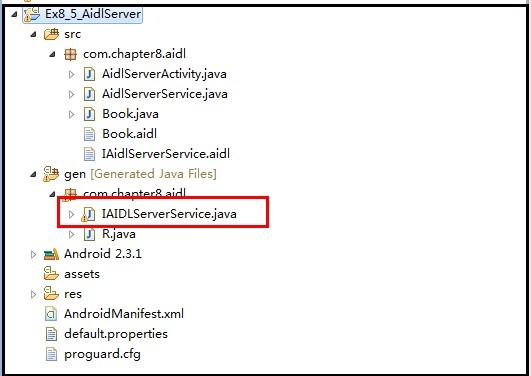

首先看一下服务端，工程目录如下:

首先创建IaidlServerService.aidl文件，代码如下(一个简单方法，另一个返回对象方法),当我们点击保存时会在gen目录下生成对应的java文件，如上图红色部分:

[java]
package com.chapter8.aidl;
import com.chapter8.aidl.Book;
interface IAIDLServerService {

    String sayHello();

    Book getBook();
}

第二步:因为这个接口里有传递对象，所以对象要特殊处理一下，这里继承了Parcelable,Book.java代码如下:

[java]
package com.chapter8.aidl;
import android.os.Parcel;
import android.os.Parcelable;
public class Book implements Parcelable {

    private String bookName;
    private int bookPrice;

    public Book(){

    }

    public Book(Parcel parcel){
        bookName = parcel.readString();
        bookPrice = parcel.readInt();
    }

    public String getBookName() {
        return bookName;
    }
    public void setBookName(String bookName) {
        this.bookName = bookName;
    }
    public int getBookPrice() {
        return bookPrice;
    }
    public void setBookPrice(int bookPrice) {
        this.bookPrice = bookPrice;
    }

    public int describeContents() {
        return 0;
    }
    public void writeToParcel(Parcel parcel, int flags) {
        parcel.writeString(bookName);
        parcel.writeInt(bookPrice);
    }

    public static final Parcelable.Creator<Book> CREATOR = new Creator<Book>() {
        public Book createFromParcel(Parcel source) {

            return new Book(source);
        }
        public Book[] newArray(int size) {
            return new Book[size];
        }
    };
}

第三步:写一个与Book类对应的aidl，命名为Book.aidl,代码非常简单,代码如下:

[java]
parcelable Book;

第四步:新建一个名为AidlServerService的Service.代码如下:

[java]
package com.chapter8.aidl;
import com.chapter8.aidl.IAIDLServerService.Stub;
import com.chapter8.aidl.IAIDLServerService;
import Android.app.Service;
import android.content.Intent;
import android.os.IBinder;
import android.os.RemoteException;
public class AidlServerService extends Service {
    @Override
    public IBinder onBind(Intent intent) {
        return mBinder;
    }
    /**
     * 在AIDL文件中定义的接口实现。
     */
    private IAIDLServerService.Stub mBinder = new Stub() {

        public String sayHello() throws RemoteException {
            return "Hello";
        }

        public Book getBook() throws RemoteException {
            Book mBook = new Book();
            mBook.setBookName("Android应用开发");
            mBook.setBookPrice(50);
            return mBook;
        }
    };
}

第五步:在AndroidManifest.xml注册Service，代码如下:

[java]
<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
      package="com.chapter8.aidl"
      android:versionCode="1"
      android:versionName="1.0">
    <application android:icon="@drawable/icon" android:label="@string/app_name">
        <activity android:name="AidlServerActivity"
                  android:label="@string/app_name">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />
                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>
        <service android:name="AidlServerService"
                 android:process=":remote">
            <intent-filter>
                <action android:name="com.chapter8.aidl.IAIDLServerService"></action>
            </intent-filter>
        </service>
    </application>
</manifest>

 这里的android:process=":remote"，一开始我没有添加的，在同一个程序里使用IPC，即同一个程序作为客户端/服务器端，结果运行mRemoteService = IMyService.Stub.asInterface(service);时提示空指针异常。观察了人家的在不同程序里进行IPC的代码，也是没有这个android:process=":remote"的。后来在官方文档http://androidappdocs.appspot.com/guide/topics/manifest/service-element.html里了解到（留意第二段文字）：
也就是说android:process=":remote"，代表在应用程序里，当需要该service时，会自动创建新的进程。而如果是android:process="remote"，没有“:”分号的，则创建全局进程，不同的应用程序共享该进程。

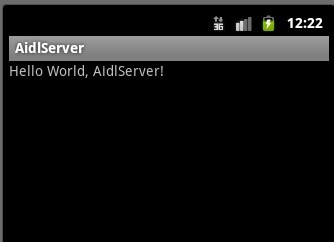

第六步:运行服务端工程，到设备上，好让客户端调用，服务端的Activity什么都没做.效果如下:

客户端的具体实现步骤:

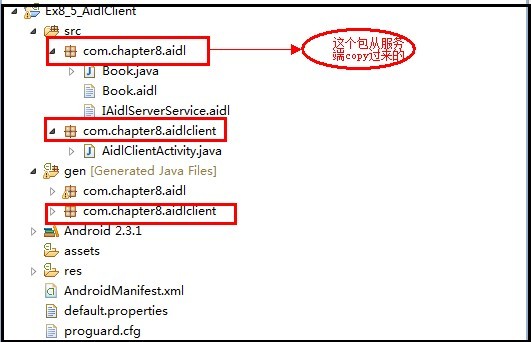

第一步:新建客户端工程，目录结构如下:

第二步:引入Aidl文件以及用到的类，如上面的com.chapter8.aidl包。直接从服务端里代码copy过来就OK.

第三步:修改main.xml布局文件，增加一个按钮，代码如下:

[java]
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:Android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent"
    >
<TextView
    android:id="@+id/textview"
    android:layout_width="fill_parent"
    android:layout_height="wrap_content"
    android:text="@string/hello"
    />
<Button
    android:id="@+id/button"
    android:layout_width="fill_parent"
    android:layout_height="wrap_content"
    android:text="调用AIDL服务"
    />
</LinearLayout>

四步:修改AidlClientActivity.java代码如下:

[java]
package com.chapter8.aidlclient;
import com.chapter8.aidl.IAIDLServerService;
import android.app.Activity;
import android.content.ComponentName;
import android.content.Intent;
import android.content.ServiceConnection;
import android.os.Bundle;
import android.os.IBinder;
import android.os.RemoteException;
import android.view.View;
import android.view.View.OnClickListener;
import android.widget.Button;
import android.widget.TextView;
public class AidlClientActivity extends Activity {

    private TextView mTextView;
    private Button mButton;

    private IAIDLServerService mIaidlServerService = null;

    private ServiceConnection mConnection = new ServiceConnection() {

        public void onServiceDisconnected(ComponentName name) {
            mIaidlServerService = null;
        }
        public void onServiceConnected(ComponentName name, IBinder service) {
            mIaidlServerService = IAIDLServerService.Stub.asInterface(service);
            //aidl通信
            try {
                String mText = "Say hello: " + mIaidlServerService.sayHello() + "/n";
                mText += "书名: " + mIaidlServerService.getBook().getBookName()+"/n";
                mText += "价格: " + mIaidlServerService.getBook().getBookPrice();
                mTextView.setText(mText);
            } catch (RemoteException e) {
                e.printStackTrace();
            }
        }
    };

    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.main);
        //初始化控件
        mTextView = (TextView)findViewById(R.id.textview);
        mButton = (Button)findViewById(R.id.button);
        //增加事件响应
        mButton.setOnClickListener(new OnClickListener(){
            public void onClick(View v) {
                //bindService
                Intent service = new Intent("com.chapter8.aidl.IAIDLServerService");
                bindService(service, mConnection,BIND_AUTO_CREATE);
            }
        });
    }
}

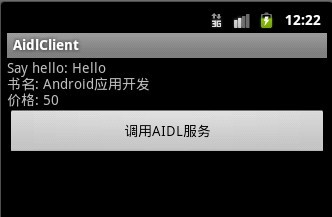

第五步：运行客户端工程，效果如下:
