UE4 处理BIM流程

Revit

BIM的处理软件Revit

百度云网盘

链接：https://pan.baidu.com/s/1HW1E6_zcm6u-qkDG9Tj8cA
提取码：BNBN

DataSmith

链接：https://www.unrealengine.com/zh-CN/datasmith/plugins

有Revit版本

安装流程

  1. 安装Revit，是Autodesk 出品的软件，网上破解很多

  2. 安装DataSmith的插件到Revit

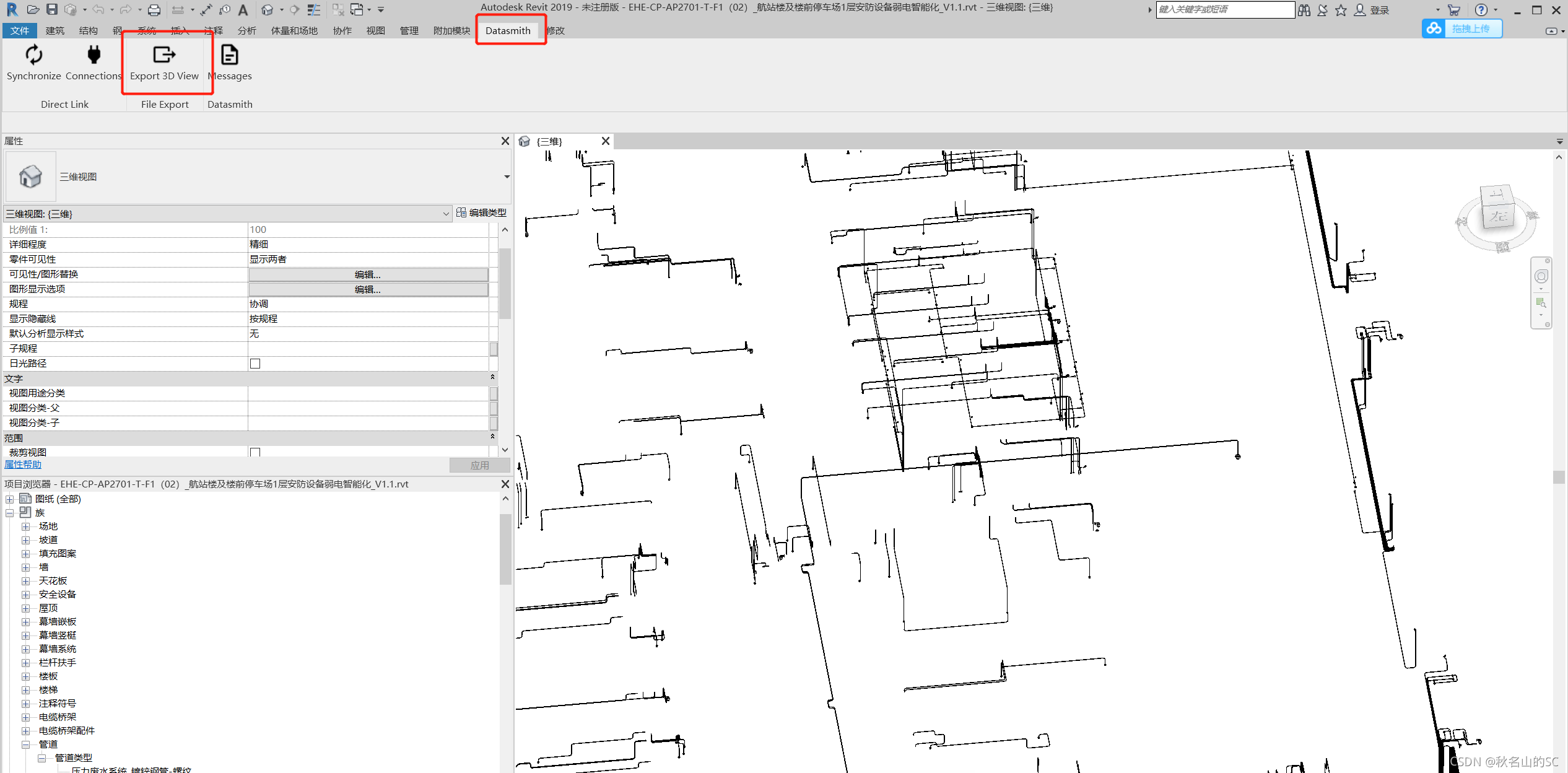

    安装成功后，在软件里会有如下截图所示：
    在这里插入图片描述

  3. 安装DataSmith的插件到UE4对应的引擎版本（如果引擎的插件里已经存在，就不需要安装了）

在这里插入图片描述

在这里插入图片描述

处理流程

  1. 用Revit打开BIM的源文件

  2. 使用Revit的DataSmith工具把文件从.rvt格式导成udatasmith格式

  3. 使用ue4的 DataSmithImporter 导入udatasmith格式文件到UE4引擎中

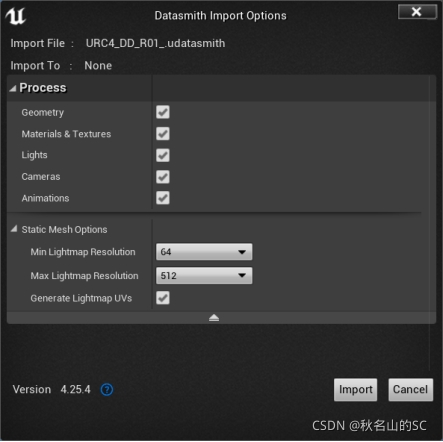

  4. 导入设置如下

    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-xp4Le6Se-1635990357330)(UE4%20BIM%20%E5%A4%84%E7%90%86%E6%B5%81%E7%A8%8B.assets/wpsE2CF.tmp.jpg)]

可根据项目具体需求选择是否导入灯光、相机、动画以及光照贴图

  1. 在场景中会生成一个DataSmithSceneActor的实例

要了解的东西

在BIM模型的模型，在UE4里边一定会生成对应的StaticMeshActor进行挂载。一个BIM模型对应一个StaticMeshActor。

实际情况会有Actor的产生，有的映射成Actor，有的映射成StaticMeshActor，笔者暂时没搞清楚。

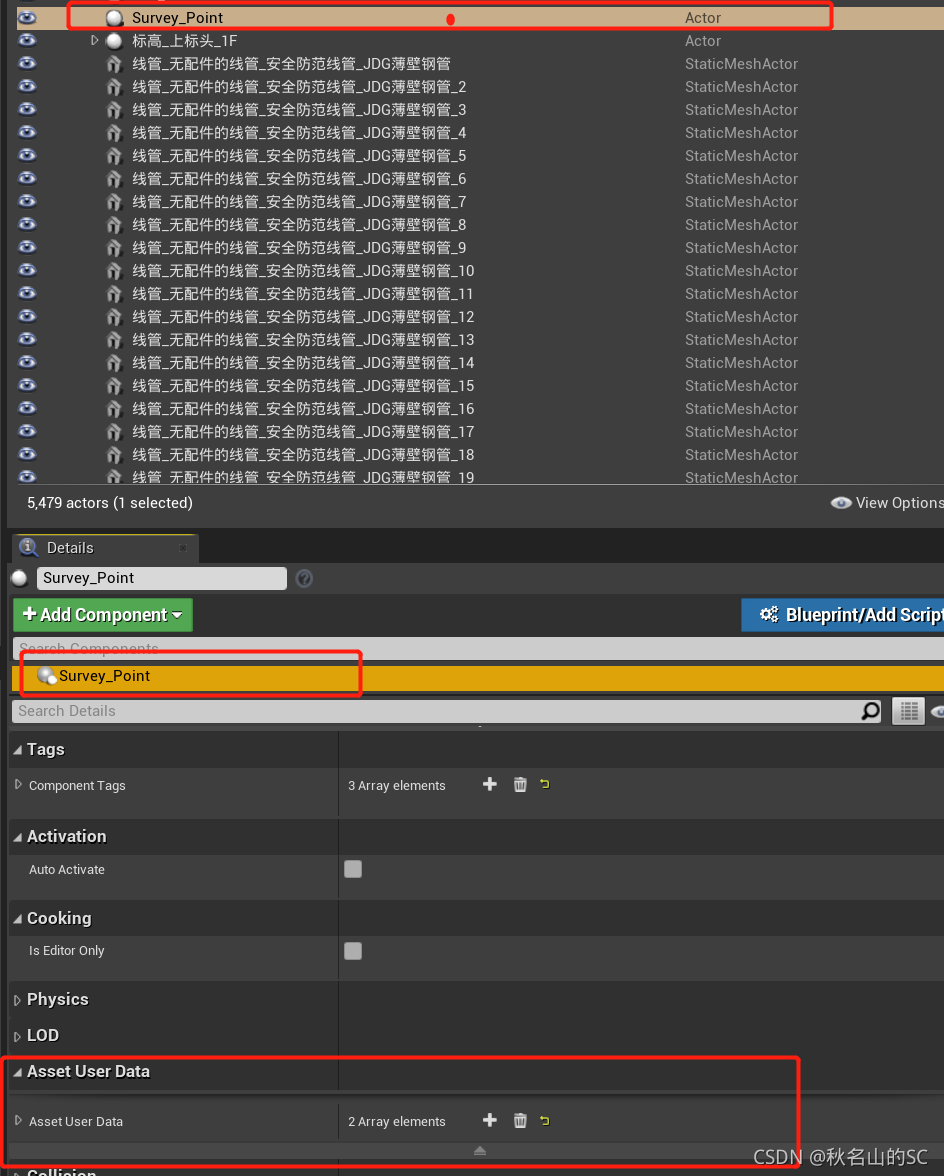

Actor 目前来看都没有Asset User Data 的属性字段，只有Actor里边挂载的组件才有。

必须选中组件才能看到。

在这里插入图片描述

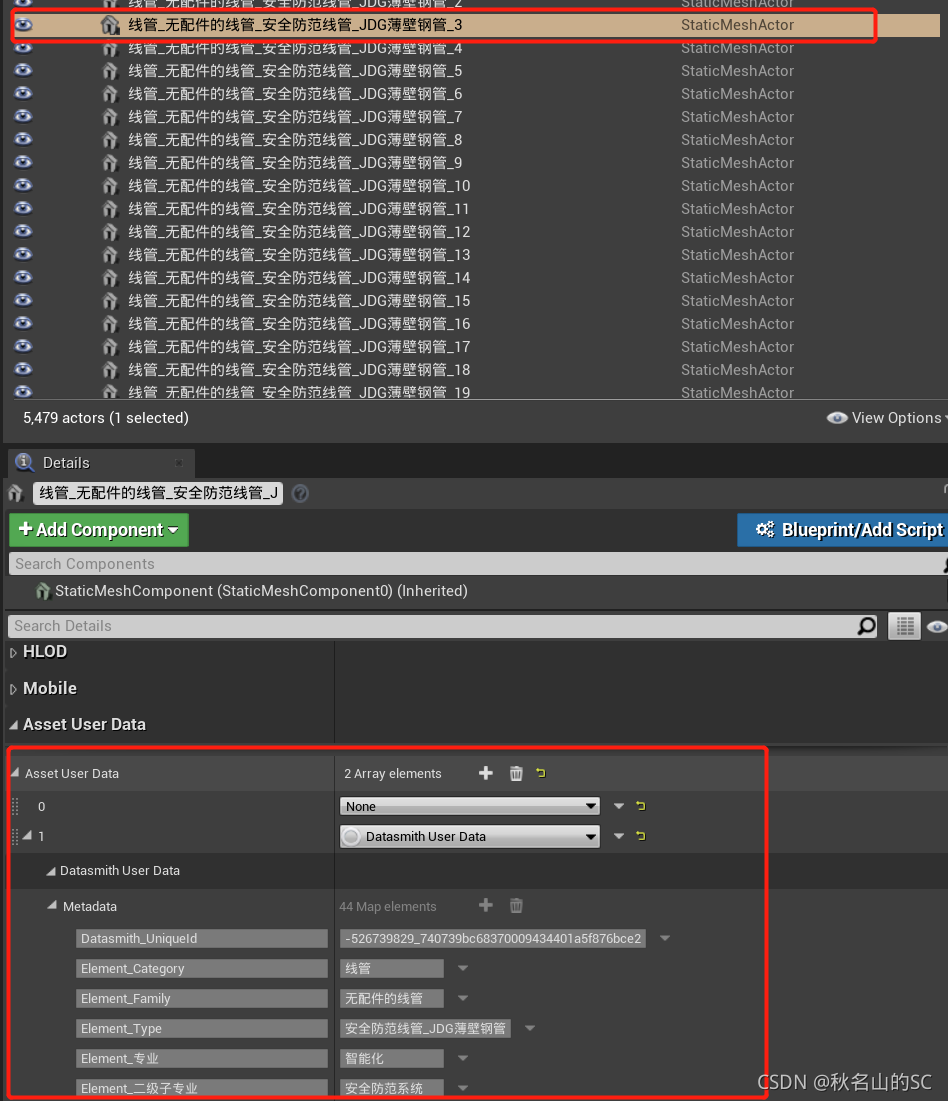

StaticMeshActor有Asset User Data 的属性字段。

在这里插入图片描述

我们要读取的就是DatasmithUserData里的元数据

UDataSmith文件数据的读取

官方参考链接：https://docs.unrealengine.com/4.27/zh-CN/WorkingWithContent/Importing/Datasmith/Overview/UsingDatasmithMetadata/

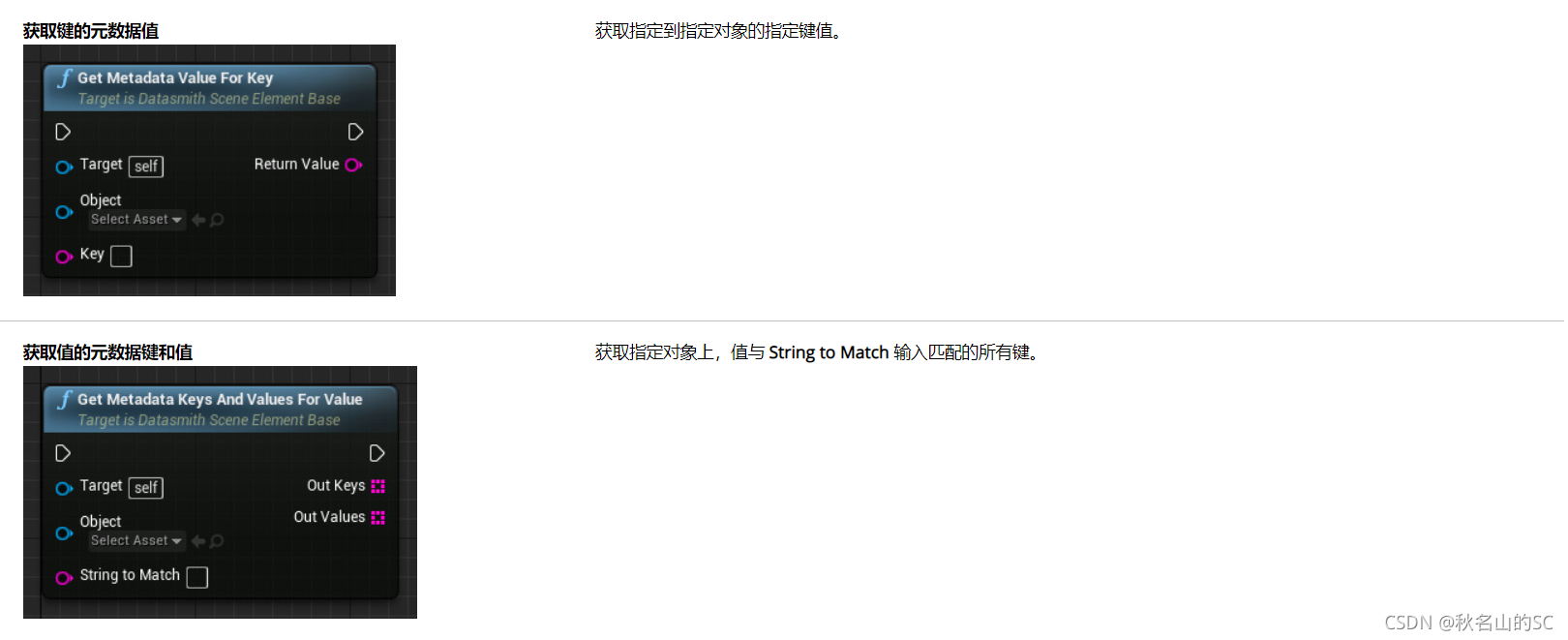

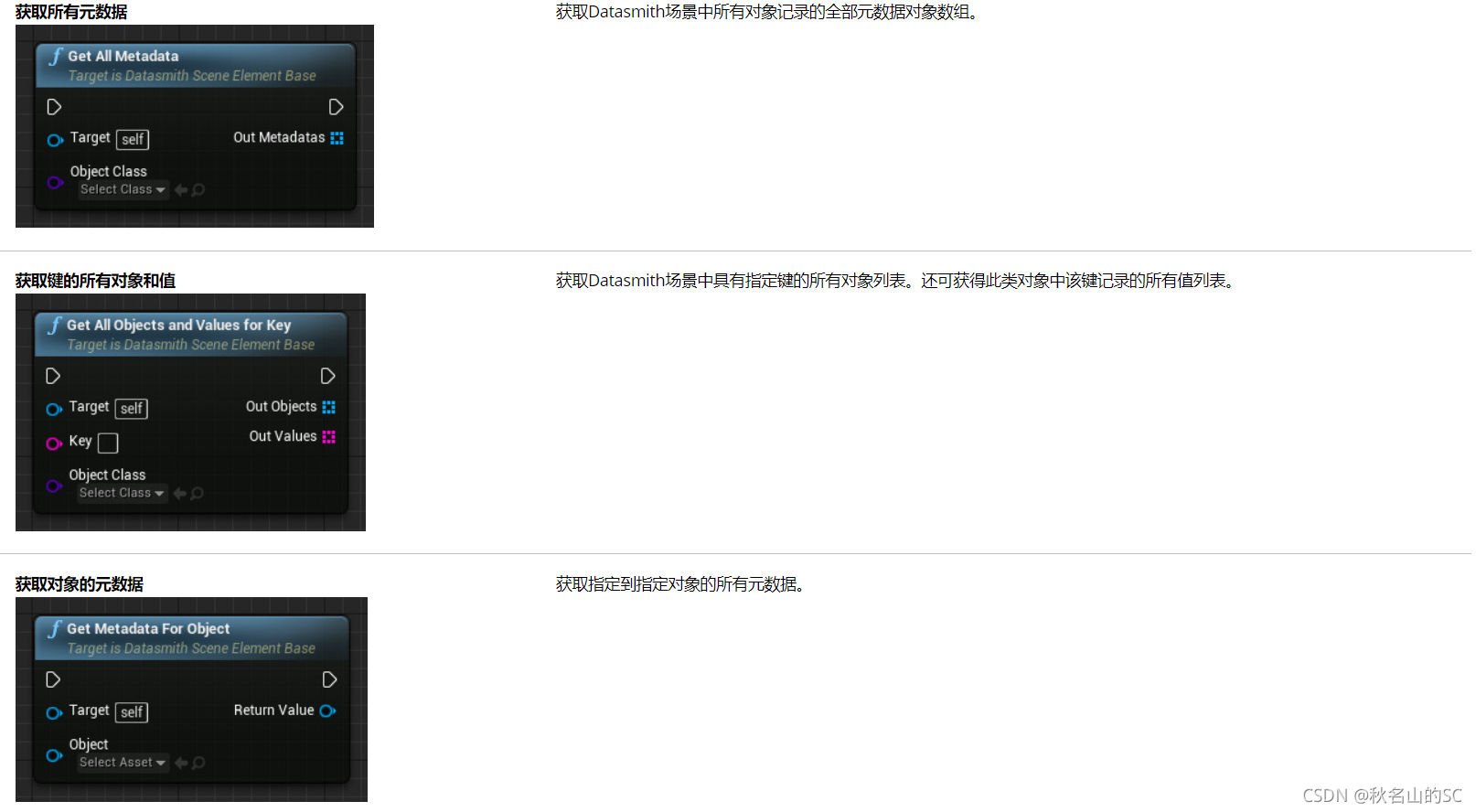

支持蓝图和python对于udatasmith上资源里的对象的键值对的读取操作

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-URqanRQo-1635990357333)(UE4%20BIM%20%E5%A4%84%E7%90%86%E6%B5%81%E7%A8%8B.assets/image-20211103111944404.png)]

在这里插入图片描述

简单概括，BIM里得元数据一定是可以读出来的。但是不能修改。

在UDataSmith文件添加属性字段

用记事本可以打开.udatasmith文件

文件的内容是xml格式

可以使用脚本语言对文件进行批量化处理

DataprepAsset

参考链接：https://learn.unrealengine.com/course/3751568/module/7270951?moduletoken=UHxxnDLPW8RiGi4KqsDRDGuixEPZ7JeomQJAPOObimqnqy4sD8RMfUq0veNjVZ&LPId=0

处理udatasmith的一个工具

DataAsset的使用

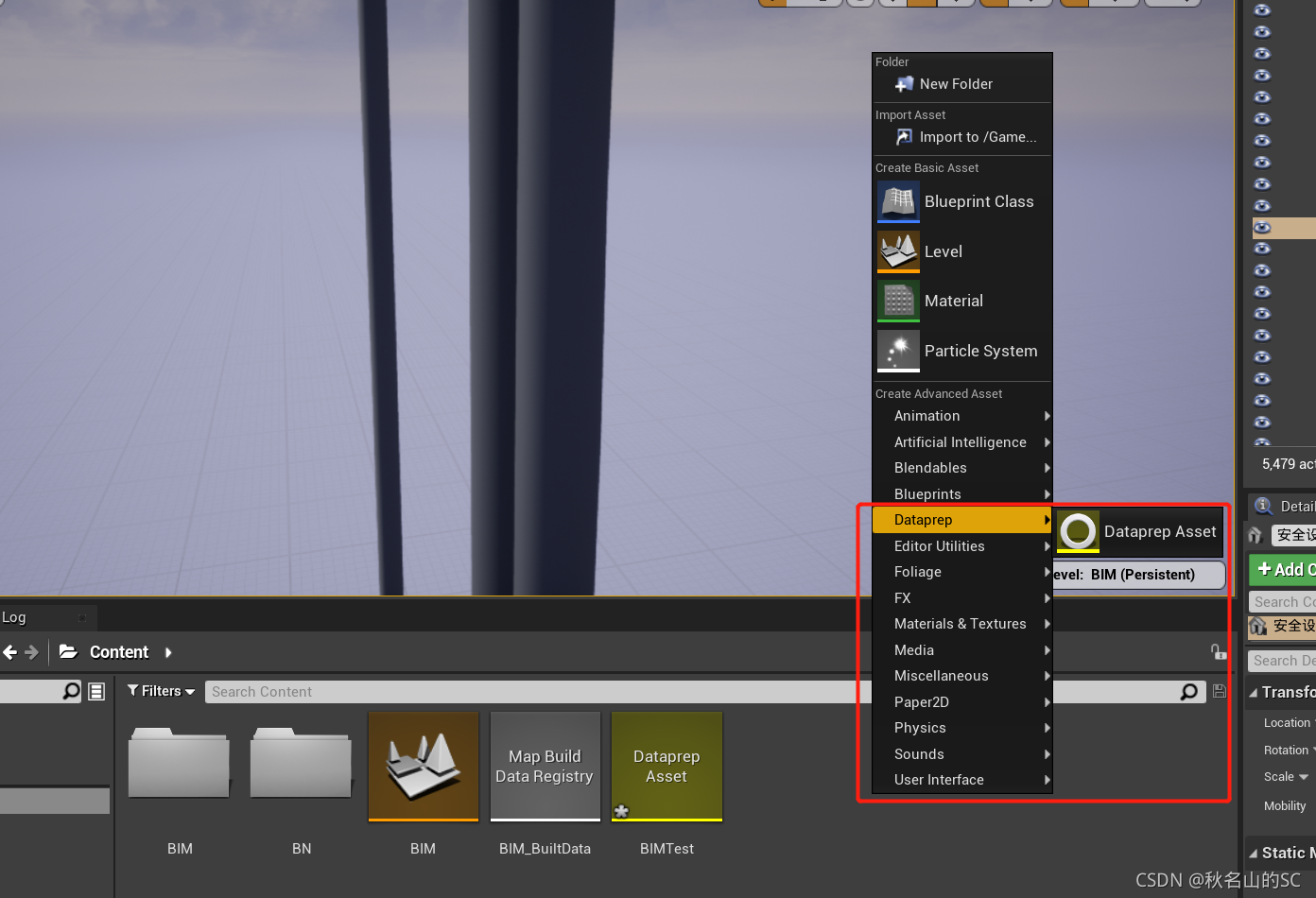

  1. 新建一个Dataprep文件

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-eqCQYBo3-1635990357334)(UE4%20BIM%20%E5%A4%84%E7%90%86%E6%B5%81%E7%A8%8B.assets/image-20211103143524081.png)]

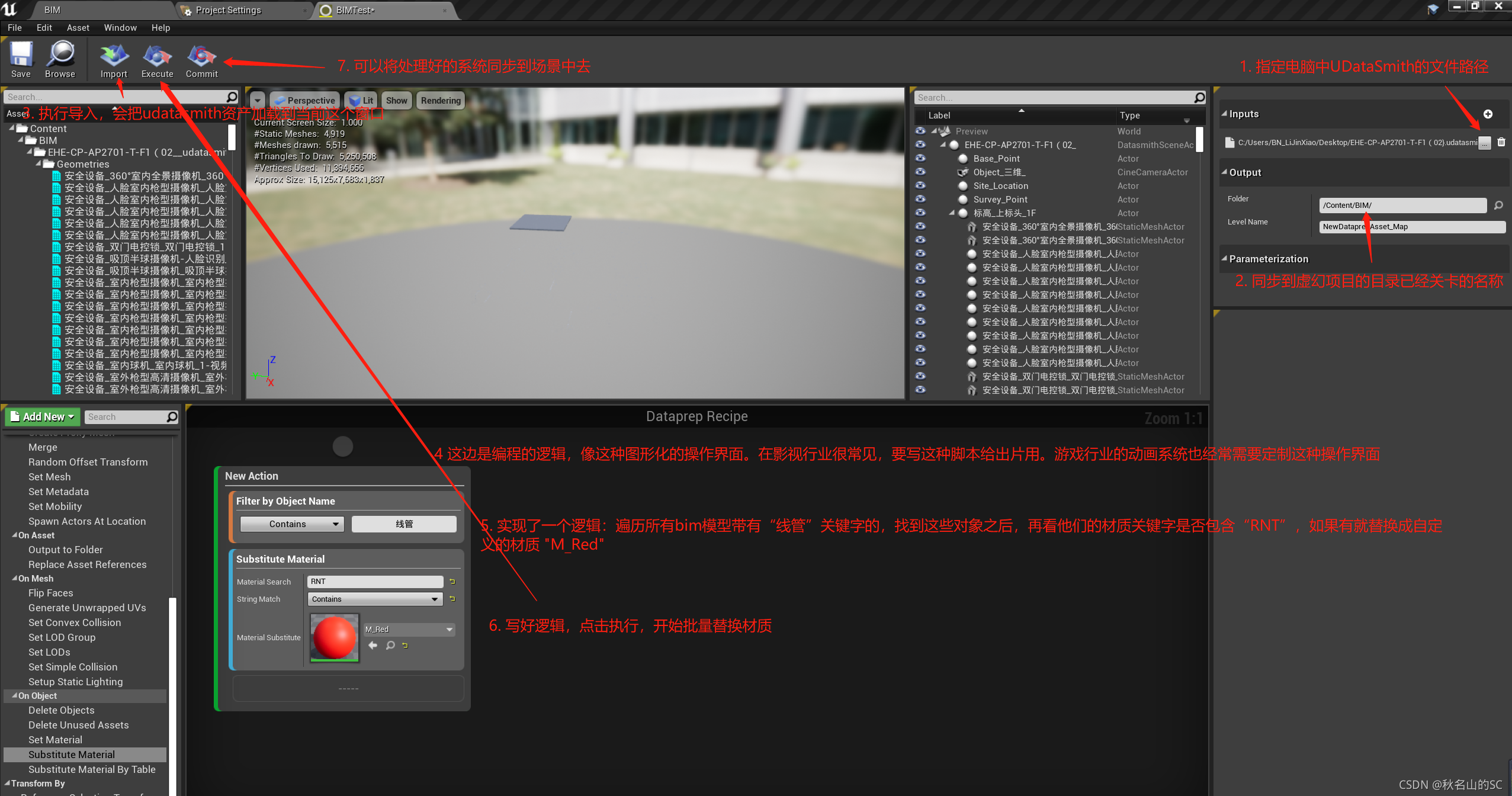

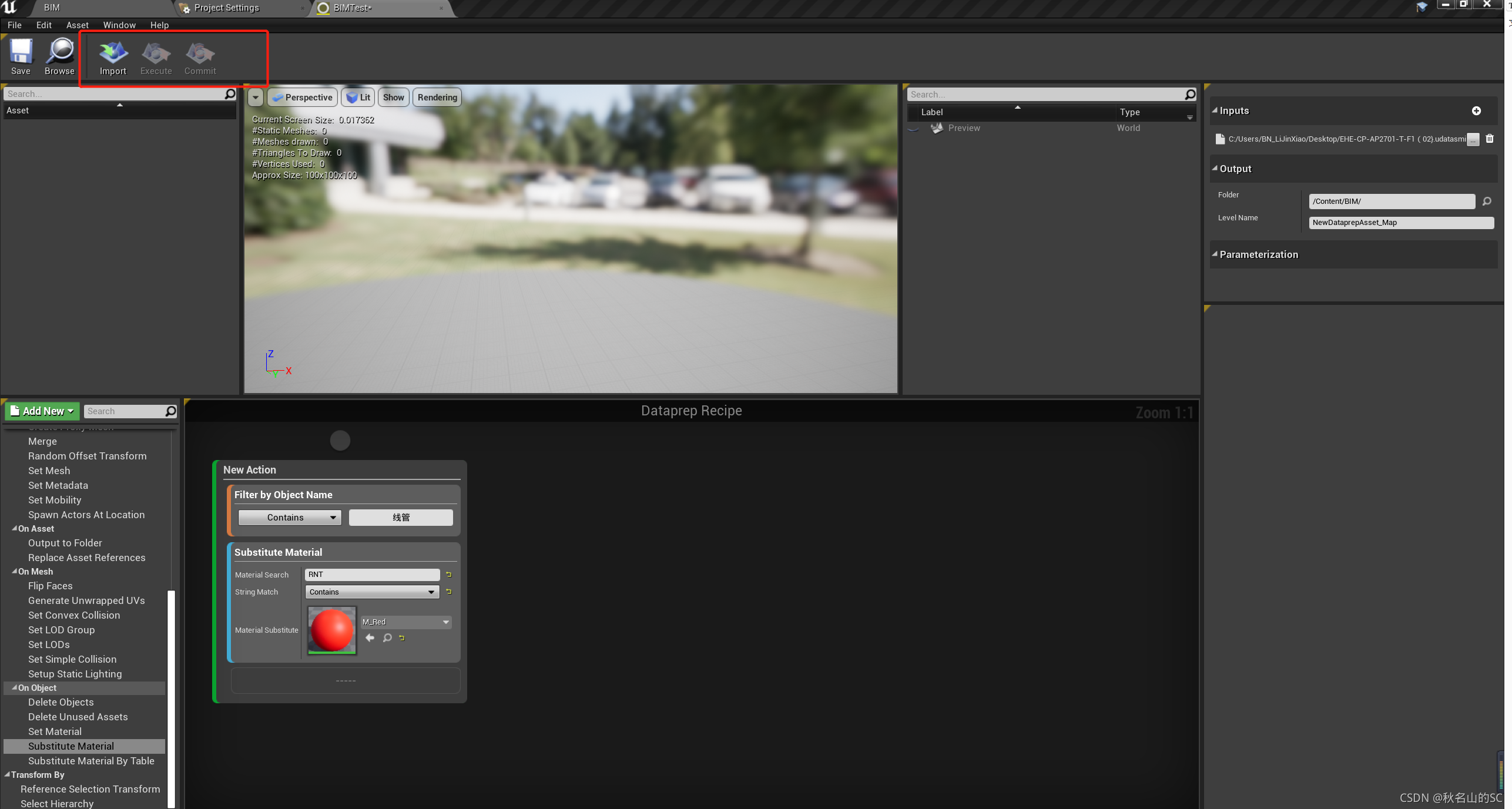

DataPrep的主要操作步骤如下

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ixg8Vfji-1635990357335)(UE4%20BIM%20%E5%A4%84%E7%90%86%E6%B5%81%E7%A8%8B.assets/image-20211103144543198.png)]

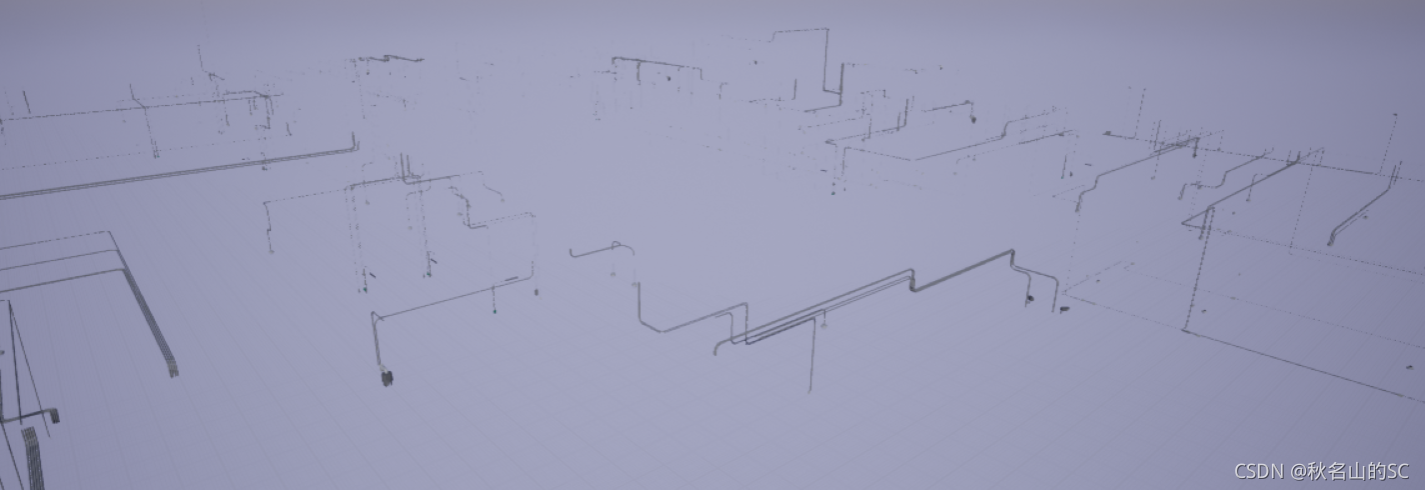

执行逻辑之前的效果如下：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Ee16Ruc8-1635990357335)(UE4%20BIM%20%E5%A4%84%E7%90%86%E6%B5%81%E7%A8%8B.assets/image-20211103144746943.png)]

看到线管都是灰色的材质

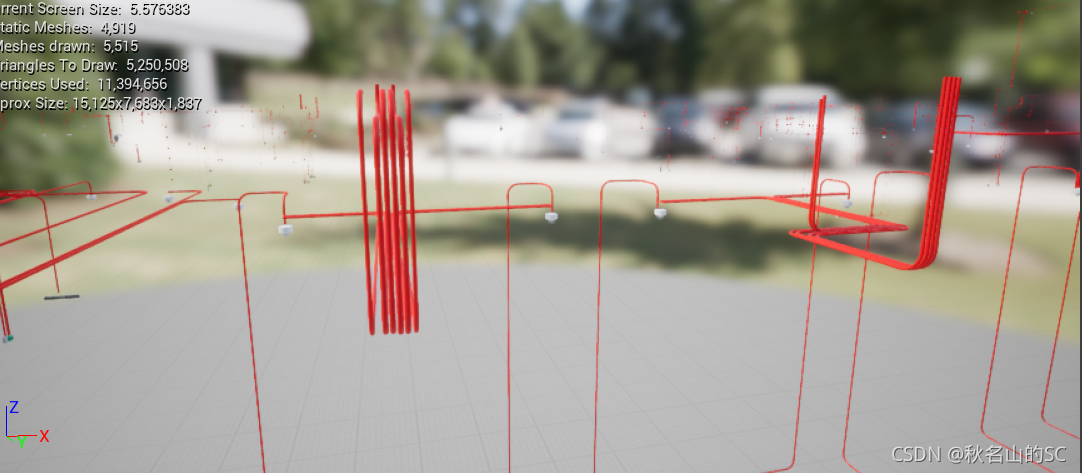

执行上述的脚本会变成如下的截图效果

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-t4c69sjN-1635990357336)(UE4%20BIM%20%E5%A4%84%E7%90%86%E6%B5%81%E7%A8%8B.assets/image-20211103144905287.png)]

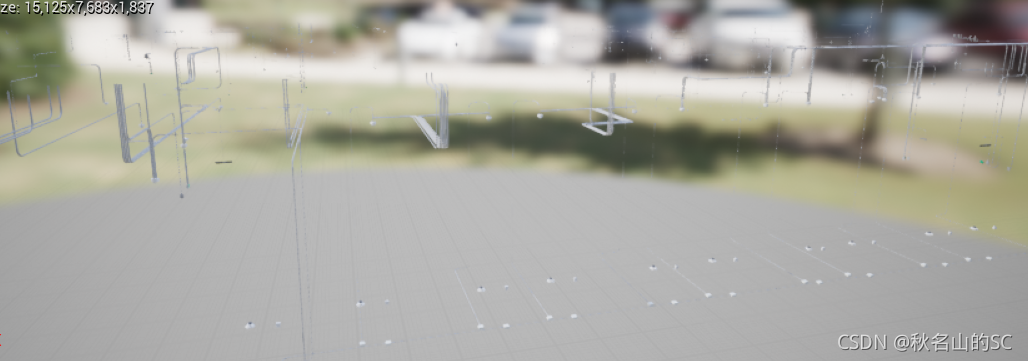

没有同步到项目之前，场景中是这个效果

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ec7Wbi6S-1635990357336)(UE4%20BIM%20%E5%A4%84%E7%90%86%E6%B5%81%E7%A8%8B.assets/image-20211103144956088.png)]

同步之后场景是这个效果

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-2qpFMMXj-1635990357336)(UE4%20BIM%20%E5%A4%84%E7%90%86%E6%B5%81%E7%A8%8B.assets/image-20211103145208044.png)]

每次点击完提交之后，这个文件就会变成这样的效果。如果想要再次修改提交，需要重新导入。因此需要多次修改完毕之后，再点击提交。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-3iSrZkIm-1635990357337)(UE4%20BIM%20%E5%A4%84%E7%90%86%E6%B5%81%E7%A8%8B.assets/image-20211103145353053.png)]

程序测试

  1. 编辑器模式

  2. 在Editor Utility Widget 测试

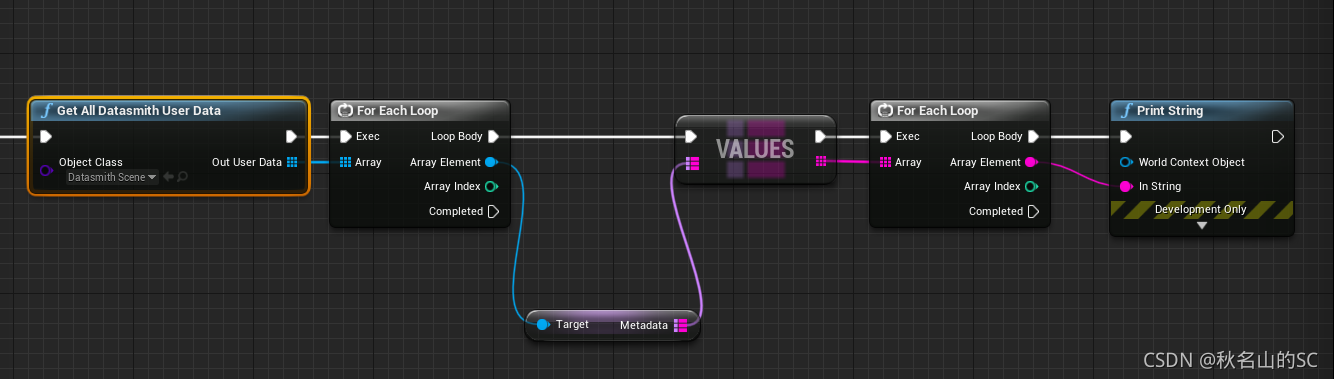

获取所有BIM元数据

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-t5zQohFI-1635990357337)(UE4%20BIM%20%E5%A4%84%E7%90%86%E6%B5%81%E7%A8%8B.assets/image-20211103162131615.png)]

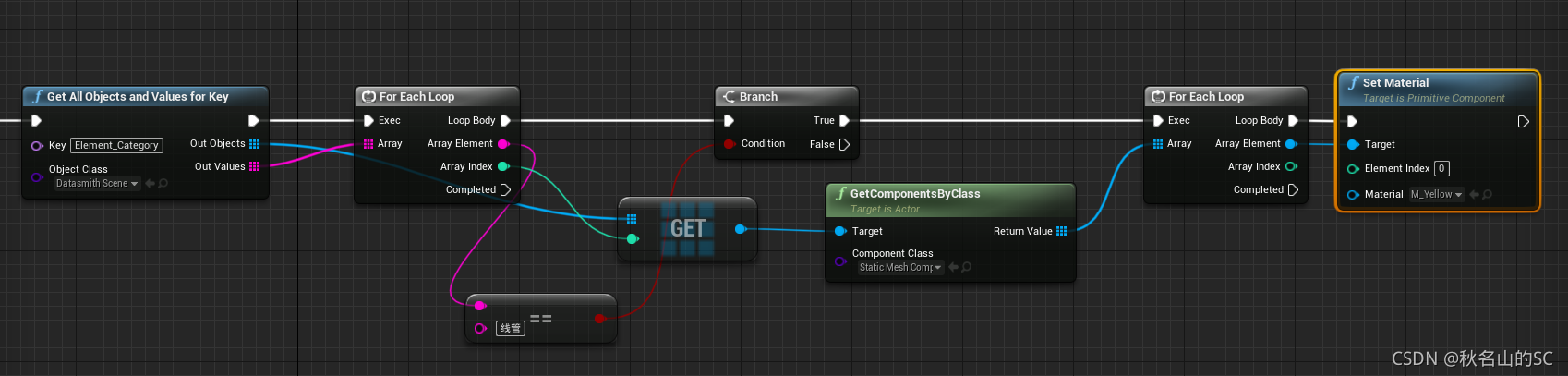

根据Key获取Value 和 Actor

通过键值获取对应得Actor，Actor下边挂StaticMesh组件，组件上可以设置材质

GetAllObjectsAndValuesForKey 返回的是Objects的对象类型是DataSmithSceneActor的类型

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-yqkHsijc-1635990357338)(UE4%20BIM%20%E5%A4%84%E7%90%86%E6%B5%81%E7%A8%8B.assets/image-20211103170139676.png)]

通过以上代码，把线管得颜色换成黄色

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-y4agEqFr-1635990357338)(UE4%20BIM%20%E5%A4%84%E7%90%86%E6%B5%81%E7%A8%8B.assets/image-20211103170411520.png)]

UE4 图层

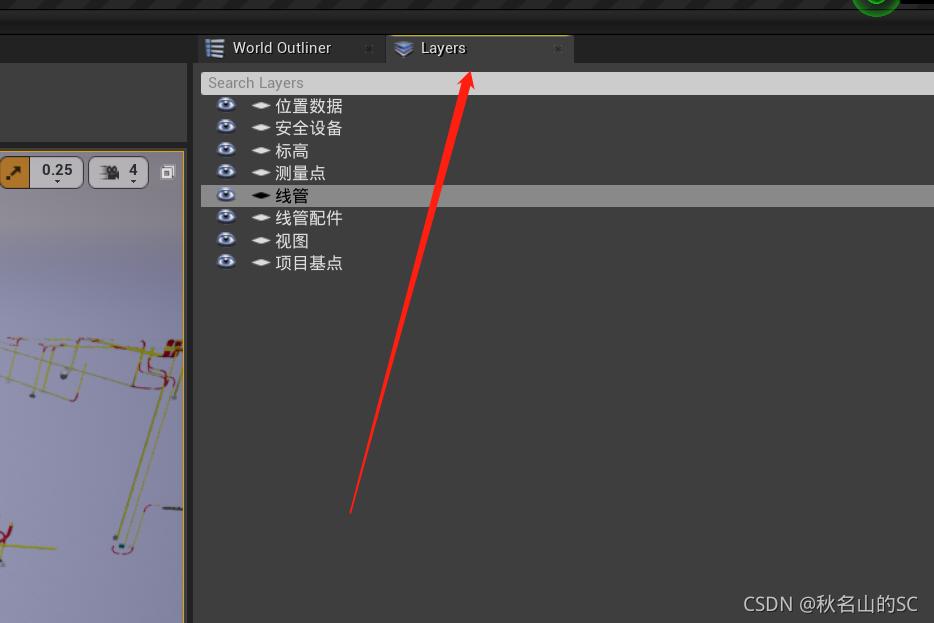

导入.udatasmith进入引擎之后，发现图层Layers的Tab也被展开

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-FIlfbDR6-1635990357339)(UE4%20BIM%20%E5%A4%84%E7%90%86%E6%B5%81%E7%A8%8B.assets/image-20211103170814501.png)]

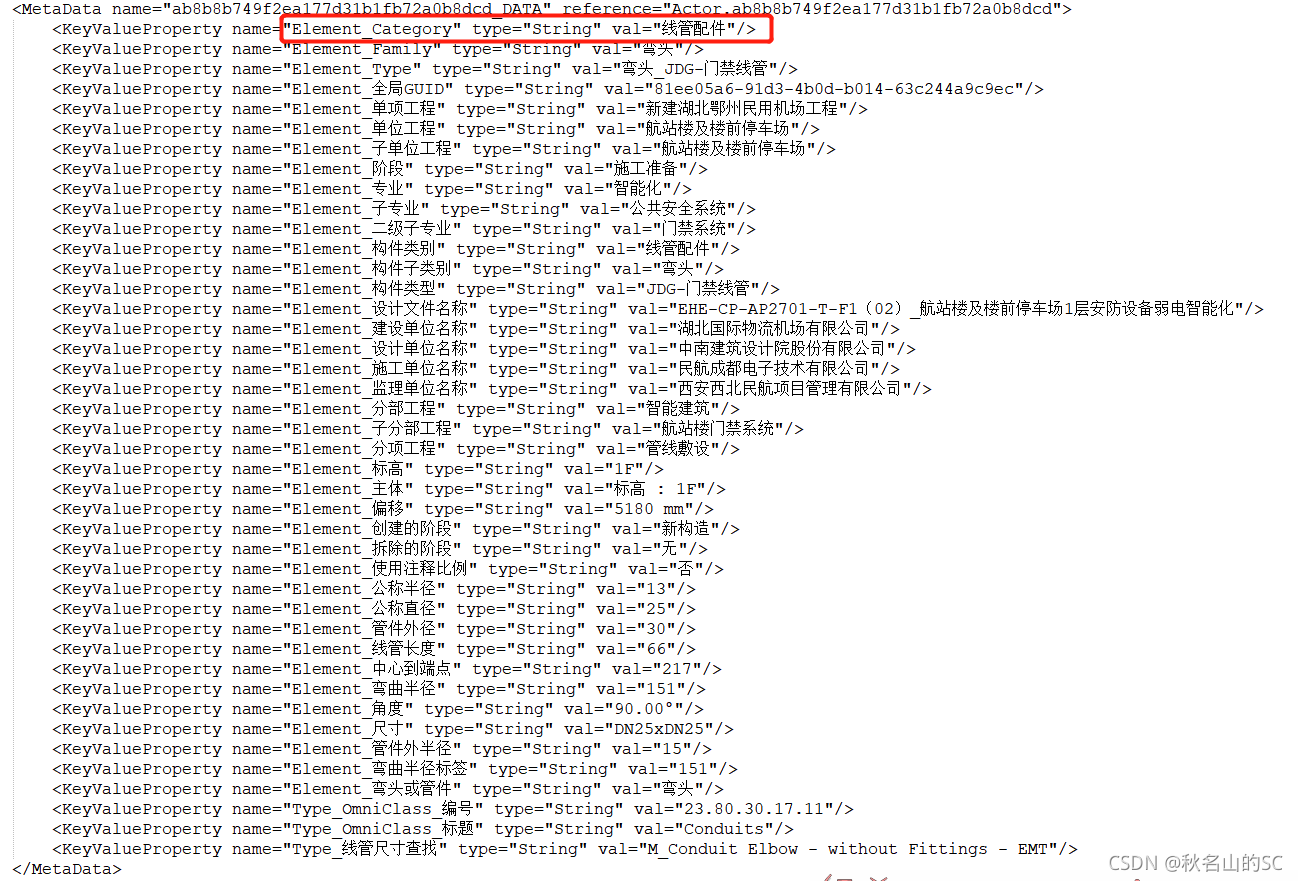

通过研究.udatasmith文件可以发现

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lNdAlrvR-1635990357339)(UE4%20BIM%20%E5%A4%84%E7%90%86%E6%B5%81%E7%A8%8B.assets/image-20211103171147817.png)]

线框标红的地方，Element_Category所有列举的值跟UE4 中的Layer的值是匹配对应的

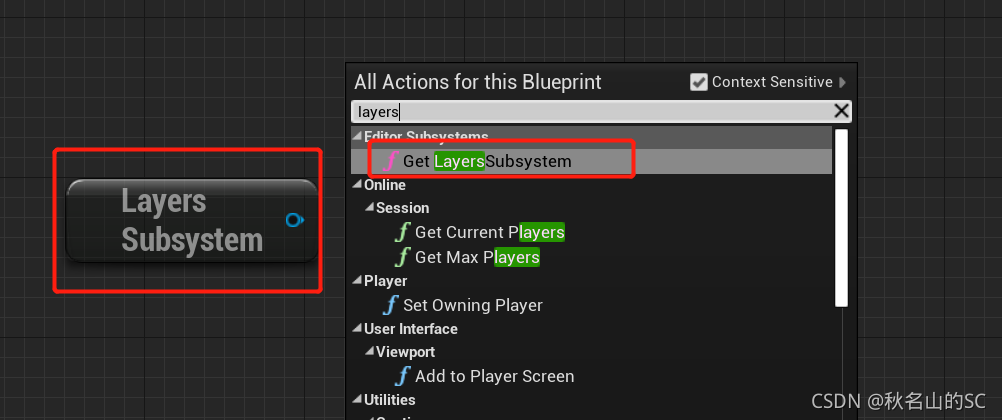

图层的操作，UE4 专门有一套子系统负责处理图层

在这里插入图片描述

BIM材质替换标准

  1. 根据我们素材库的材质id，写入到对应的bim模型的属性字段中，通过观察udatasmith文档，可以找到bim的属性规则。因此我们可以加一个属性key字段

    Element_BNMaterialID ，值为我们材质库的ID

  2. 通过分析Dataprep的工具，可以发现该工具用的是模糊匹配。我们也可以用字段模糊匹配的方式进行设置。假设BIM模型里可能会有摄像头，摄像头按照bim的命名规范，一定会有摄像头的中文或者英文的关键字，根据这个关键字也可以去设置材质。上文中的测试案例用的就是模糊匹配。
