嵌入式三机互ping教程

 https://blog.youkuaiyun.com/tz_269/article/details/80397373

https://blog.youkuaiyun.com/tanhao199406/article/details/45619329



电脑无线联网，开发板与电脑网线连接，使用的开发板为jz2440



-----------------------------------------------------------------------------------------

前提

1、确保pc机、虚拟机和开发板在同一网段不同ip，即ip前三段相同，最后一段不同，切和无线网卡的ip不在同一个网段
    eg192.168.0.121 pc机
        192.168.0.112 虚拟机
        192.168.0.115 开发板

2、 确保虚拟机，pc机的防火墙是关闭状态。
    虚拟机的防火墙不是关键，因为它一般默认关闭，关键是pc机，一般来说，如果你的ping命令卡住不     动，那么问题很可能就出现在防火墙上。
    理论上，防火墙是必须关闭的，但是偶尔会有人在未关闭防火墙的情况下ping通了，但之后又ping不通 了，从而导致使用者理解误区，根本不会想到防火墙的问题上，直接影响学习进度，所以还是直接关了好。

-------------------------------------------------------------------------------------

简单文字描述

当我们的电脑无线上网网卡的ip是192.168.1.101，我们设置的三机共同网段不能是192.168.1.xxx，

三机互ping的ip要和无线网卡ip处于不同网段，我们的中心思想是有线网卡为沟通枢纽

 第一   手动设置此时PC机的本地连接（有线网卡）的IP地址，

192.168.2.1

第二    虚拟机 查看->虚拟网络编辑器->设置vmnet0桥接到有线网卡

                       虚拟机设置->网络适配器->网络设置桥接选择>自定义特定网络连接vmnet0

          配置linux服务器的ip， 注意看是eth的那个接口，1还是2还是3还是4.。。。

$ifconfig                先用ifconifg查看接的是那个网络接口，ethx

$sudo ifconfig eth3 192.168.2.2  netmask 255.255.255.0

第三   配置开发板的ip

开发板上启动内核和文件系统后

#ifconfig  查看ip地址

# ifconfig eth0 192.168.2.3   设置ip地址






详细图文描述

一、设置电脑有线网卡的ip

开发板是和电脑通过有线连接的，所以配置电脑的有点网卡ip

  打开网络和共享中心，更改网络是配置，右击进入属性设置，

 点击 “Internet 协议版本4 ”进行属性设置

  配置为192.168.1.44（注意就前三段要一样，同一网段）



二、设置虚拟机使用电脑的有线网卡

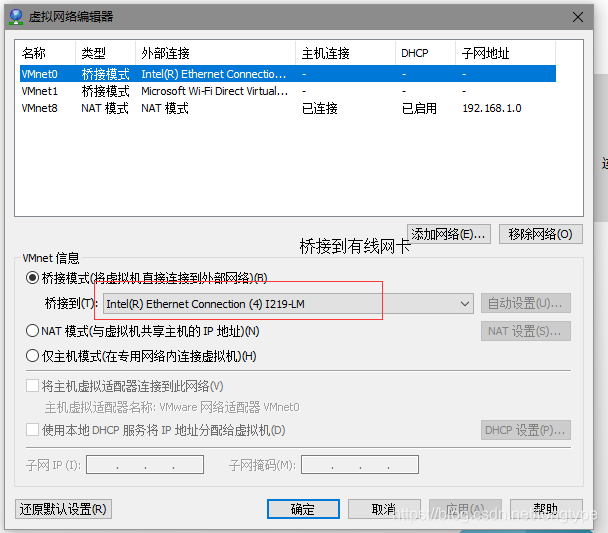

2.1虚拟机菜单栏-》编辑

在虚拟机设置中点击网络适配器，配置适配器

2.2虚拟机里的linux服务器配置ip地址 掩码和网关

如果你的登录账户有root权限 ，例：可直接输入 ifconfig eth4 192.168.2.29（你所需的IP地址） netmask 255.255.255.0；如果没有root权限 可sudo在加前面的命令 ，然后输入用户密码就可以了；设置网关route add default gw 192.168.5.1，其实你设置好IP后，netmask和网关会自动分配好。


book@book-desktop:~$ sudo ifconfig eth3 192.168.1.66  netmask 255.255.255.0
[sudo] password for book:
book@book-desktop:~$ ifconfig



3、设开发板

 先查看你的开发板是否有网络接口，如果没有，可先用命令 ifconfig eth0设置一个，然后用 ifconfig eth0 192.168.2.123配置IP地址，配置好后可直接与虚拟机ping通，也可与电脑ping通

# ifconfig eth0 192.168.2.3
