时序定江山，功耗写风骨——解读时序库lib文件的奥义【芯片设计 lib文件】

定义

lib库，全称liberty library format file：它是Liberty时序文件的简称，使用 Liberty 语法来编写。常被称为时序库，它描述了特定pvt条件下cell的timing、power和noise信息。

它可以通过library compiler/dc转换成.db文件(database)，供synopsis家的DC和PT使用，也可以通过spyglass的library compiler来生成sglib文件，供spyglass使用。 他们是等价的，但db文件是二进制格式，人类不可读。

具体内容

Part 1：公共部分

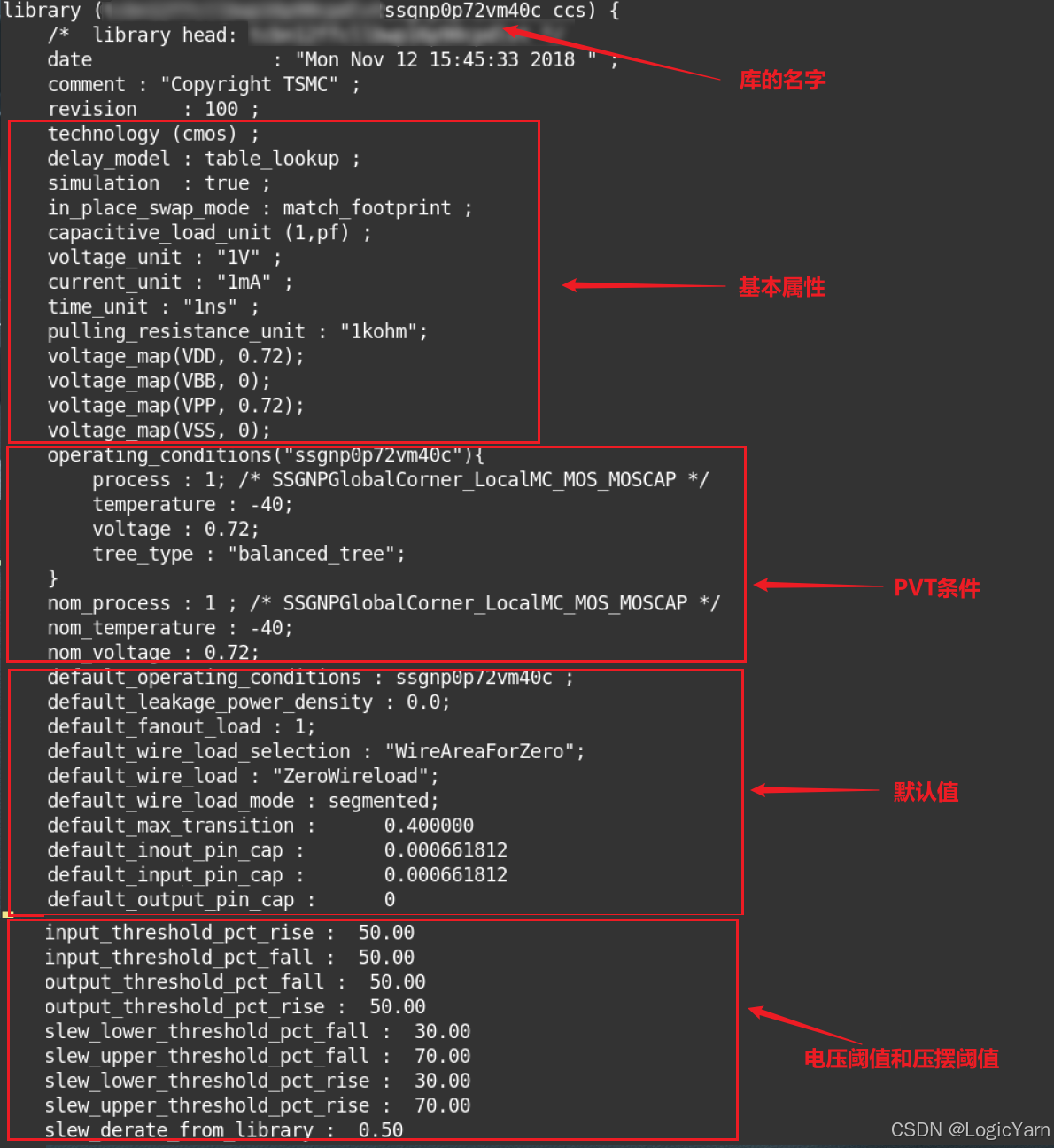

lib库的公共部分，主要是库名称、基本属性、PVT条件、电压和压摆阈值、查找表模板

1、基本属性

主要有3个需要介绍：

• delay_model：表示了延迟的模型，以查找表居多。剩余的还有generic cmos、delay calculation module等
• in_place_swap_mode：规定了PR工具在做优化时能不能更换cell。一般采用match_footprint（相同功能可以换）的模式。
• voltage_map：库中电源和地网络所对应的电压。 如VDD → 0.72v

2、PVT条件

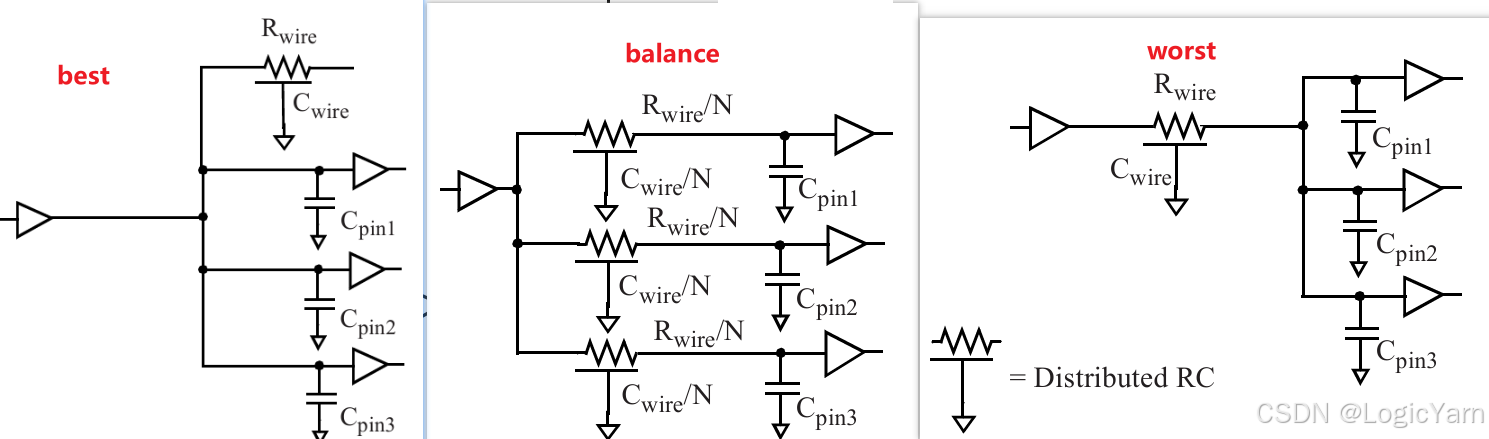

其他信息都清晰易懂。需要注意的是其中的balanced_tree指的是，库中cell计算用到的RC tree的模型。一共三种model，best-case tree指的是假设线上没有电阻，或者假设cell与负载物理位置比较近。balance假设每个终点看到的只有自己相关线上的电阻。worst-case指的是cell与负载比较远，所有终点都能看到全部线电阻。

3、电压和slew阈值

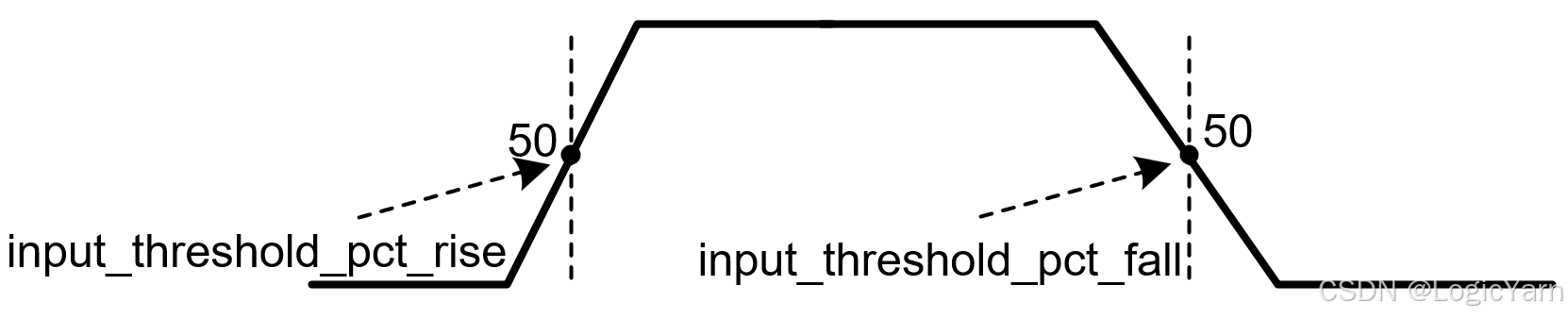

电压阈值定义0，1认定的阈值。例如当input_threshold_pct_rise=50表示，电压上升到50%时，认定逻辑从0变为了1。fall同理

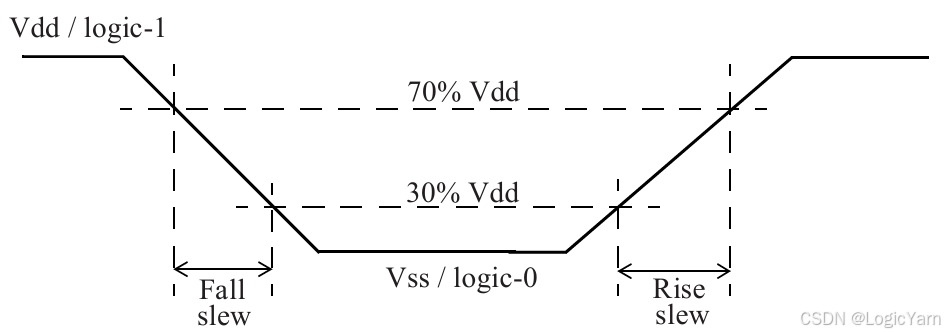

slew阈值定义了slew具体认定为曲线的哪一段。比如下降时slew指的是从70%Vdd→30%Vdd的时间。并且这里面还提到了一个参数：slew_derate_from_library。它定义的是库中slew time和transition time的转换系数。由于transition time通常指的是10%→90%的时间。所以，（70-30）/（90-10）= 0.5。 （更详细的解释，可以参考书籍：Static Timing Analysis for Nanometer Designs）

4、查找表模板

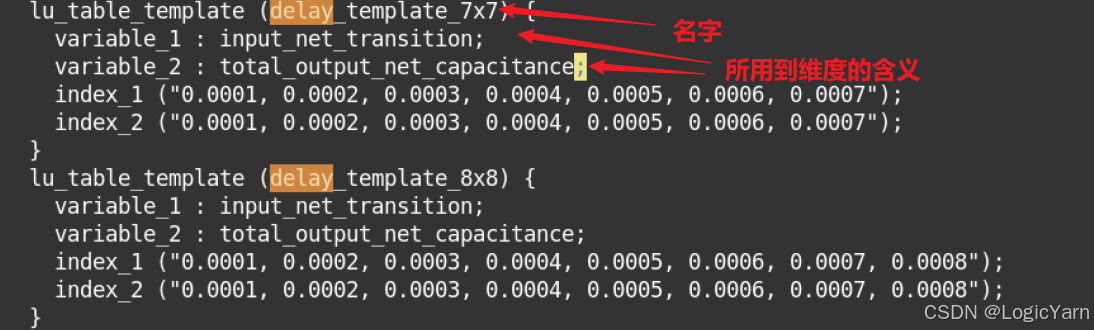

下面就是一个的查找表模板。

如上面的delay_template_7x7模板，表示这个表有两个维度，表的大小为7x7。需要用input的transition time和outpot的capacitance才能查出此表。这里只做定义，会面会在cell中引用。

part2：cell部分

讲完了公共部分，接下来就是无数个cell的定义。以一个and2 cell为例：
牢记，cell部分主要用来描述cell的timing、power、noise情况。

组合逻辑cell

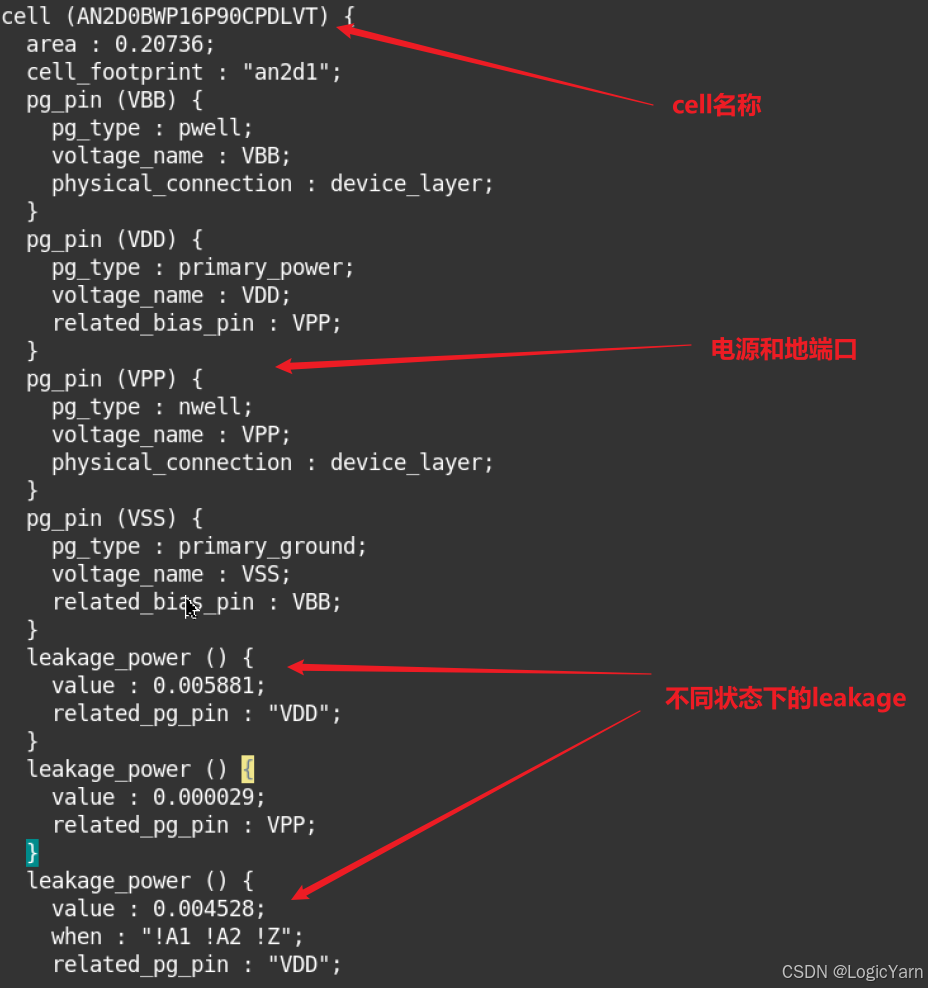

1）cell头、电源端口和leakage

其中cell_footprint对应了公共部分的in_place_swap_mode选项。cell_footprint相同即cell功能相同。

为什么把电源端口单独拎出来？因为他们简单，主要说明type、以及连接即可。 很多人会疑惑为什么这里含有VBB
