【网络拓扑】

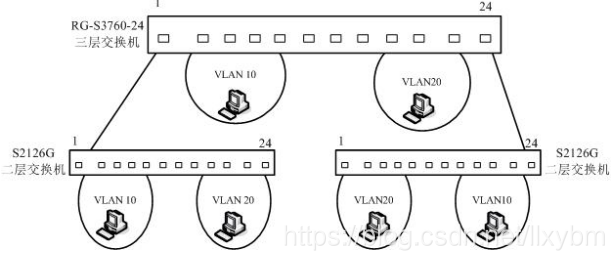

图4-10 三层交换机连接的多层结构
【实验环境】
(1)在三层交换机端口1上接一台二层交换机,端口24上接另一台二层交换机,作为TRUNK链路,如图4-10所示
(2)在二个二层交换机上分别划分二个不同的虚拟局域网
(3)在三层交换机上其他的端口划分二个不同的虚拟局域网
(4)在VLAN10的虚拟局域网中的计算机在IP地址在192.168.10.0/24网段,网关为192.168.10.254;在VLAN20的虚拟局域网中的计算机在IP地址在192.168.20.0/24网段,网关为192.168.20.254

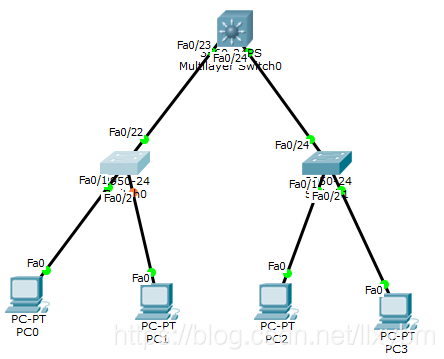

图示:
左侧二层交换机配置:
Switch#configure terminal//进入全局模式
Switch(config)#vlan 10//划分vlan
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#interface fastEthernet 0/1//将端口加入到vlan10
Switch(config-if)#switchport access vlan 10
Switch(config)#interface fastEthernet 0/2//将端口加入到vlan20
Switch(config-if)#switchport access vlan 20
Switch(config)#interface fastEthernet 0/23
Switch(config-if)#switchport mode trunk//设置trunk链路
右侧二层交换机配置:
Switch#configure terminal//进入全局模式
Switch(config)#vlan 10//划分vlan
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#interface fastEthernet 0/1//将端口加入到vlan10
Switch(config-if)#switchport access vlan 10
Switch(config)#interface fastEthernet 0/2//将端口加入到vlan20
Switch(config-if)#switchport access vlan 20
Switch(config)#interface fastEthernet 0/24
Switch(config-if)#switchport mode trunk//设置trunk链路
三层交换机配置:
Switch#configure terminal
Switch(config)#vlan 10//划分vlan
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#interface vlan 10//配置vlan10的虚接口
Switch(config-if)#ip address 192.168.10.254 255.255.255.0
Switch(config-if)#no shutdown//开启虚接口
Switch(config)#interface vlan 20//配置vlan10的虚接口
Switch(config-if)#ip address 192.168.20.254 255.255.255.0
Switch(config-if)#no shutdown//开启虚接口
Switch(config)#interface fastEthernet 0/23
Switch(config-if)#switchport trunk encapsulation dot1q//先封装然后再配置trunk
Switch(config-if)#switchport mode trunk
Switch(config)#interface fastEthernet 0/24
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk//设置接口模式为trunk模式
Switch(config-if)#end
Switch#configure terminal
Switch(config)#ip routing//开启路由功能

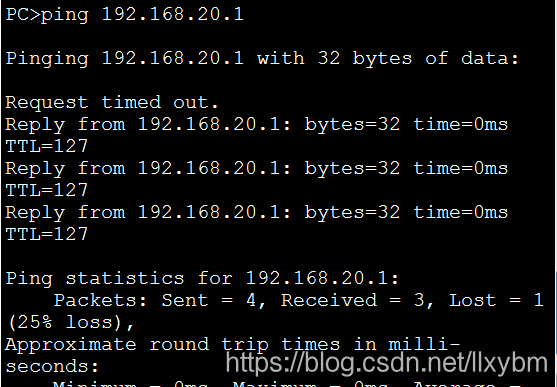

验证:
