HDMI 3切1切换器-MS9601A

1.基本介绍

MS9601A是一款最高信号速率可达3Gbps的HDMI信号3进1出切换器芯片。在3Gbps的速率下，MS9601A可以支持4K×2K@30Hz和4K×2K（YPbPr420）@60Hz分辨率的HDMI输入信号。芯片内同时集成了DDC和HPD通道的切换器。会和对应的TMDS通道同时进行切换。可以使用内置的两个电压转换器给芯片供电，不需要额外的电源电路，节省了电路板面积和BOM成本。为了更加灵活的使用，芯片可以选择使用具有内置代码的控制器或者具有I2C接口的外部控制器进行控制。芯片拥有6个可配置的地址，在级联应用时会非常方便。HDMI输入端的均衡器和输出端的可调驱动能力可以适应不同长度不同质量的线材，使得在高速率下传输的TMDS信号始终具有最佳性能，同时芯片支持使用红外遥控或者按键进行通道的切换。

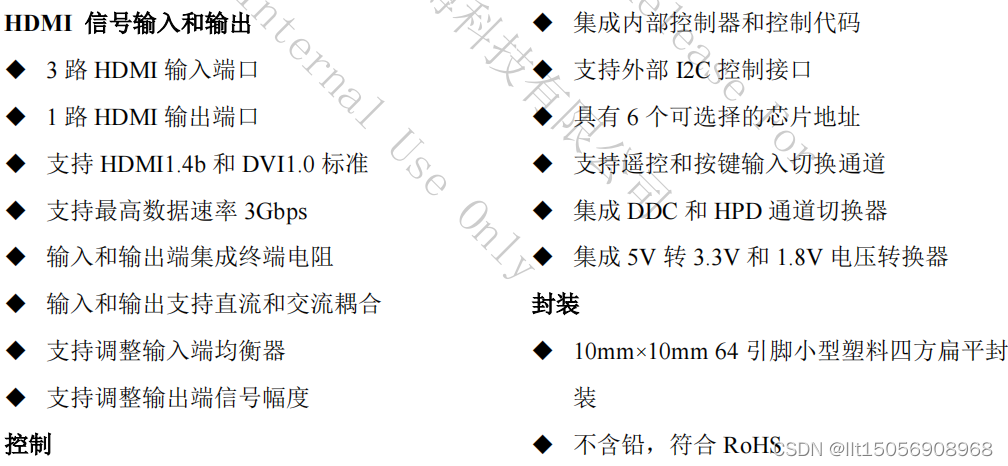

2.功能特征

3.应用场景

HDMI切换器
