RenderDoc深度解析：抓帧与重放全流程揭秘

作为业界领先的图形调试神器，RenderDoc以其强大的跨API支持（Vulkan/D3D11/D3D12/OpenGL）和精准的帧分析能力成为开发者必备工具。本文将深度解析其核心工作机制，带您一探究竟。

---

一、架构全景：双模块协同设计

RenderDoc采用​​Qt界面层+核心注入层​​的独特架构：

1. ​​Qt界面层 (qrenderdoc)​​
   • MainWindow作为程序主入口，构建用户操作界面
   • OnCaptureTrigger()函数响应抓帧指令
2. ​​核心注入层 (renderdoc.dll)​​
   • 通过ReplayManager::ExecuteAndInject()注入目标进程
   • 实现底层API拦截和指令记录

关键设计：界面进程与目标程序完全隔离，通过进程间通信实现控制

---

二、抓帧全流程：从启动到数据捕获

▶ 注入阶段：DLL植入目标进程

1. 进程启动时通过WriteProcessMemory注入renderdoc.dll
2. 核心函数注入：

   INTERNAL_SetCaptureFile      // 设置抓帧输出路径
   INTERNAL_SetDebugLogFile     // 调试日志配置
   INTERNAL_SetCaptureOptions   // 抓帧参数设置
   INTERNAL_GetTargetControlIdent // 获取控制标识

▶ API指令拦截层

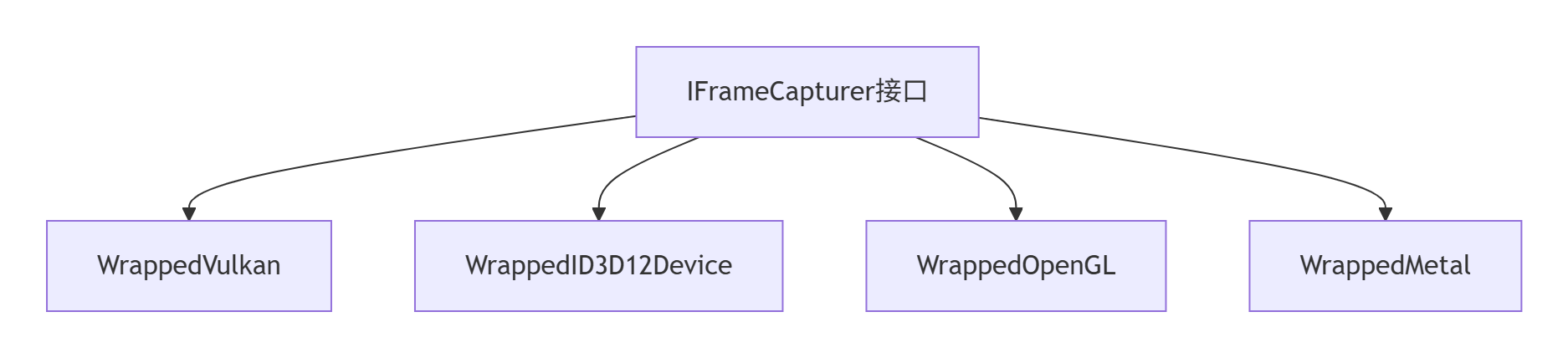

RenderDoc通过实现IFrameCapturer接口，构建了API拦截框架：

各API拦截点：

• ​​OpenGL​​：SwapBuffers()为帧边界
• ​​Vulkan​​：vkQueuePresentKHR()标志帧结束
• ​​DirectX​​：Present()调用触发帧捕获

▶ 数据存储机制

拦截的API指令被转换为​​Chunk序列​​存储，每个Chunk包含：

1. 函数类型标识（PacketType）
2. 参数数据块
3. 内存引用信息
   最终生成.rdc二进制文件（存储于C:\Users\<user>\AppData\Local\Temp\RenderDoc）

---

三、进程间通信：跨进程控制通道

界面进程通过Socket与注入的DLL实时通信：

1. ​​连接建立​​

   • 通过PID获取目标进程句柄
   • LiveCapture::connectionThreadEntry()建立Socket连接

2. ​​指令传递​​

   while(conn && conn->Connected()) {
     PacketType type = reader.ReadChunk<PacketType>();
     Socket::RecvDataBlocking(...);  // 阻塞式数据接收
   }

3. ​​抓帧触发​​

   • 用户点击抓帧按钮触发on_triggerImmediateCapture_clicked()
   • m_TriggerCapture.release()发送信号
   • ITargetControl::TriggerCapture()写入指令Chunk

---

四、重放引擎：.rdc文件解析与执行

▶ 文件解析流程

1. vk_core::ReadLogInitialisation()读取.rdc文件头
2. 根据选择的sectionIdx定位帧数据
3. 构建m_FrameReader数据流

▶ 指令重放执行

核心重放逻辑位于ReplayLog()：

ContextReplayLog(ser) {
  while(ser.HasNextChunk()) {
    VulkanChunk chunk = ser.ReadChunk<VulkanChunk>();
    ContextProcessChunk(chunk);  // 执行对应的Vulkan函数
  }
}

每种API都有对应的Chunk处理器（如Process_vkCmdDraw）

▶ 跨API重放原理

RenderDoc通过​​双重重放​​实现跨API分析：

1. 原始指令在虚拟环境中执行
2. 生成标准化的中间表示
3. Qt界面组件解析中间数据渲染UI

---

五、设计哲学：为何RenderDoc如此高效？

1. ​​零性能损耗设计​​
   • 默认仅记录元数据
   • 触发抓帧时才保存完整资源
2. ​​精准帧界定​​

   // Vulkan帧界定示例
   if(func == vkQueuePresentKHR) {
     EndFrameCapture();  // 结束当前帧
   }

3. ​​无驱动依赖​​
   • 直接拦截API调用
   • 绕过图形驱动层

---

结语

RenderDoc通过创新的​​注入式架构+跨进程通信+指令重放引擎​​，实现了精准的图形调试能力。从WriteProcessMemory注入DLL到Socket传输指令，从Chunk序列存储到ReplayLog重放执行，每个环节都彰显着精妙设计。掌握这些核心机制，不仅能提升图形调试效率，更能深入理解现代图形API的工作本质。

本文完全基于技术文档解析，不涉及任何猜测性内容。RenderDoc项目地址：https://github.com/baldurk/renderdoc
