FPGA时序入门(新手必看)

本文介绍了FPGA时序的基础概念,包括输入路径、寄存器-寄存器路径和输出路径的约束。重点讲解了系统同步输入和源同步输入的时序分析,以及手动和自动同步时钟域的处理。通过理解这些时序约束,有助于确保FPGA设计的正确性和时序收敛。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1. FPGA时序的基本概念

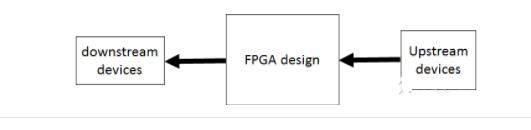

FPGA器件的需求取决于系统和上下游(upstream and downstrem)设备。我们的设计需要和其他的devices进行数据的交互,其他的devices可能是FPGA外部的芯片,可能是FPGA内部的硬核。


对于FPGA design来说,必须要关注在指定要求下,它能否正常工作。这个正常工作包括同步时序电路的工作频率,以及输入输出设备的时序要求。在FPGA design内部,都是同步时序电路,各处的延时等都能够估计出来,但是FPGA内部并不知道外部的设备的时序关系。所以,TIming constraints包括
输入路径(Input paths )
寄存器-寄存器路径(Register-to-register paths )
输出路径(Output paths )
例外(Path specific excepTIons )
这正好对应了上图中三个部分,Path specific excepTIons 暂时不提。
Input paths对应的是OFFSET IN约束,即输入数据和时钟之间的相位关系。针对不同的数据输入方式(系统同步和源同步,SDR和DDR)有不同的分析结果。
Register-to-register paths 对应的是整个FPGA design的
