MIPI项目:Diamond FIFO生成和例化教程

在MIPI多路摄像头拼接项目中,使用Diamond FPGA开发工具生成和例化FIFO IP核是关键步骤。本文详细介绍了如何在Clarity Designer中创建FIFO,设置深度、数据位宽等参数,并在顶层模块中进行例化。通过这些步骤,可以有效地在FPGA设计中实现数据缓存和时钟域交互。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在MIPI多路摄像头拼接项目中,需要使用到FIFO的IP核来进行数据的缓存与时钟域的交互,下面我来介绍一下Diamond FIFO IP核生成与例化的步骤。

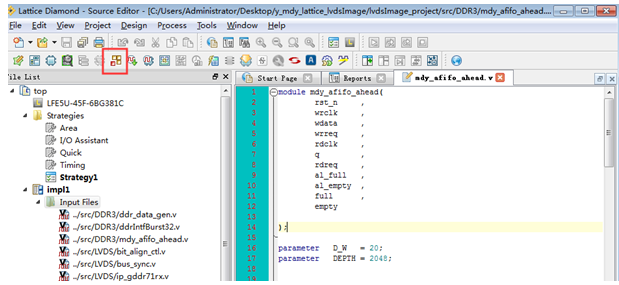

首先,找到生成IP核的窗口,如下图1中红框标注所示:

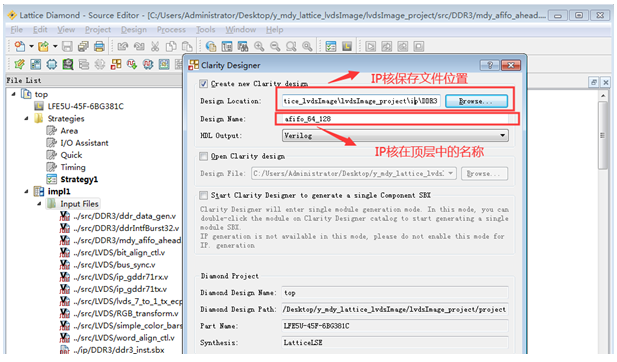

点击后进入Clarity Designer,创建一个IP核。需要注意的是Design Name中输入的名称即是在顶层文件中需要例化的IP核模块名。

图2 Clarity Designer

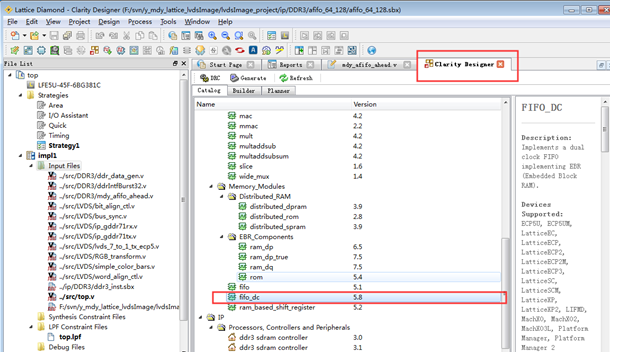

点击下方的“create”进行创建,找到双端口“FIFO(fifo_dc)”:

图3 Diamond IP核列表

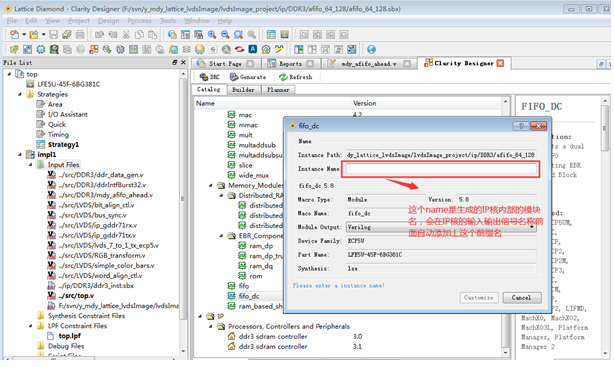

设置fifo的实体化保存路径及实体化名称。需要注意的是,“Instance Name“中输入的名称不是FIFO在顶层模块中例化的模块名,而是生成fifo后IP核内部的信号名前缀。
