服务器架构和网络性能瓶颈分析

一、服务器的组成

1、服务器的类型

硬件服务器：性能好，价格贵，一般大公司，巨型项目会使用

云服务器：价格便宜，根据自己的需求进行调整服务器，如阿里云、腾讯云，目前使用最多

虚拟机：一般公司不会使用虚拟机作为项目的服务器，除非测试环境中，用于测试验证。性能最差。

2、硬件

硬件：CPU、内存条、磁盘、网卡

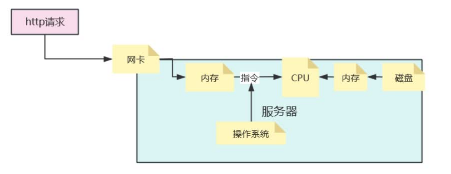

一个HTTP请求发送到服务器：先到网卡，网卡没有存储功能，会在内存的网络缓冲区暂时存储，然后通过总线告知CPU有网络数据来了，CPU再进行执行指令。
操作系统代码指令+数据是存储在磁盘里的，当网卡有数据来了，会把数据和指令加载到内存中，CPU从内存中读取对应的指令去执行。

一个请求过来服务器，会跟哪些部分有关系呢？

• 网卡（网络带宽不够）
• 内存（空间不足）
• CPU（资源不足）
• 磁盘（空间不足、读写速率不够）

3、软件

应用软件：为实现用户需求开发定制的功能软件，如：淘宝、微信等。

• 应用程序基于操作系统上运行的，作为一个进程运行
• 测试对象：应用软件

进程和线程的区别
进程：是操作系统层面，管理应用程序的一种单元，程序运行是以进程方式运行的

• 每个进程占用一个网络端口，如：8080、9100、9090、3000、8086等，操作系统通过这些端口（网络数据会携带端口请求），区分是哪个进程要处理哪些请求
• 端口是传输层端口，TCP、UDP端口，每个端口唯一标识一个进程，所以端口不能重复被占用
• 进程运行起来后的一些代码和数据是加载到内存里的（内存属于磁盘和CPU之间的桥梁）
• 每个进程运行起来之后，都需要分配一块内存，如果内存空间不足，进程就无法正常运行

进程是操作系统层面管理程序运行的单元，申请内存区域，绑定端口，代码指令加载等操作都必须在进程层面来实现

线程：本质上可以说一种更加轻量级的进程，一个进程可以管理多个线程，进程最终的数据是由线程来管理的。

• 线程可以由应用程序自己内湖控制，同一个进程内的多个线程共享内存资源使用
• 线程是没有端口的，一个进程下面有多个线程共享进程的端口号
• 线程可以作为操作系统层面的单独调用的资源，操作系统会把指令和数据以线程为单位分派给CPU去处理执行
• java项目一般都是以多线程来处理的

线程与进程的区别？

* 进程是操作系统层面管理程序运行的单元，程序是以进程方式运行的。申请内存区域、绑定端口、代码指令加载等操作，都必须要在进程层面来实现的

* 线程本质伤可以说是一种更加轻量级的进程，一个进程可以管理多个线程，进程最终的数据是由线程来管理的。线程可以由应用程序自己内部控制，同一个进程的多个线程共享端口和内存资源使用。

二、网络性能分析

请求和响应是通过网络进行传输的，如果发送的数据大于网络带宽，那么久会造成网络阻塞，从而形成网络瓶颈，所以我们需要在性能测试过程中，学会如何分析目前的性能测试环境里是否有网络瓶颈。

如果有网络的瓶颈，性能指标存在：

* TPS上不去：因为数据没有到服务器，服务器不能处理很多事务
* CPU/内存使用率不高：因为数据没有到服务器，不会消耗服务器的CPU和内存
* RT响应时间：很长

存在以上的指标问题，可能是网络瓶颈问题，但是也有可能是其他问题，需要具体分析

2.1 网络检测工具

iperf3：检查网速工具，是开源的网络性能测试工具，支持win、linux、mac平台，测试两个服务区之间的带宽速度的。

yum install iperf3

# 服务器和客户端都要安装，启动服务端，客户端可以发送指令测速

测试方法：

1）服务器启动

• iperf3 -s ，启动成为服务器，默认占用段偶5201

• 参数，-s：表示服务器，-p：定义端口，iperf3 -s -p 5202；-i：设置每次报告之间的时间间隔，单位秒

2）客户端启动

• 常用参数
  -c：表示服务器端的IP地址

  -p：表示服务器的端口号，如果服务器修改了端口，这里必须带上端口，默认的可以不加

  -t：可以指定传输测试的持续时间，iperf在指定的时间内，重复发送指定长度的数据包，默认是10s

  -i：设置每次报告之间的时间间隔，单位秒；如果设置为非零值，就会按照这个时间间隔输出测试报告，默认是1s

  –logfile：输出的测试报告存储至文件中

  -J：输出json格式测试报告

  -R：反向输出，client负责发送数据，server负责接收，如果需要测试下载速度，则用-R

测试：iperf3 -c 192.168.16.130 -t 10 -i 1 【客户端160，向服务器161 发送数据，每隔1s发送一次请求，总共10s】

2.2 网络监控工具

iftop【interface top】：查看网络实时流量的工具，可以看到是谁占用了服务器的网络。

yum install -y iftop
# 在被测服务器上安装

• => <= 代表网络流量的流转方向
• TX 表示发送的总流量
• RX 表示接受的总流量
• TOTAL 表示总流量
• peak 表示每秒流量的峰值
• rates 分别表示过去2s 10s 40s的平均流量

三、网络性能分析和瓶颈调优思路

• 第一步：通过iperf3工具，测试服务器的网络带宽

• 第二步：压测观察网络使用情况的指标，跟服务器的带宽做对比；避免其他程序干扰的话，可以结合iftop工具实时监控【可以直接使用Prometheus直接对比；聚合报告对比需要换算下单位】

• 第三步：如果网络带宽用完了，说明可能存在网络瓶颈

    -- 观察系统资源是否使用完成，如果其他资源利用率不是很高，网络带宽用完了，TPS上不去，就基本上是网络瓶颈问题
    --如果其他的资源消耗完成，可以花钱升级机器，或者优化程序代码，优化完成后，再关注网络瓶颈问题


如果有网络瓶颈，应该怎么优化？

1. 提高性能测试环境的网络带宽，公司网络由两个部分决定：运营商的网络带宽+设备硬件网卡
2. 向运营商购买带宽
3. 更换设备网卡：10Mbps 100Mbps 1000Mbps，现在很多服务器都是万兆网卡或者千兆网卡，网卡本身的瓶颈是很少的
4. 优化程序：压缩数据传输的大小，比如响应消息字段设计简化；减少不必要的数据传输，不要的字段不返回传输
