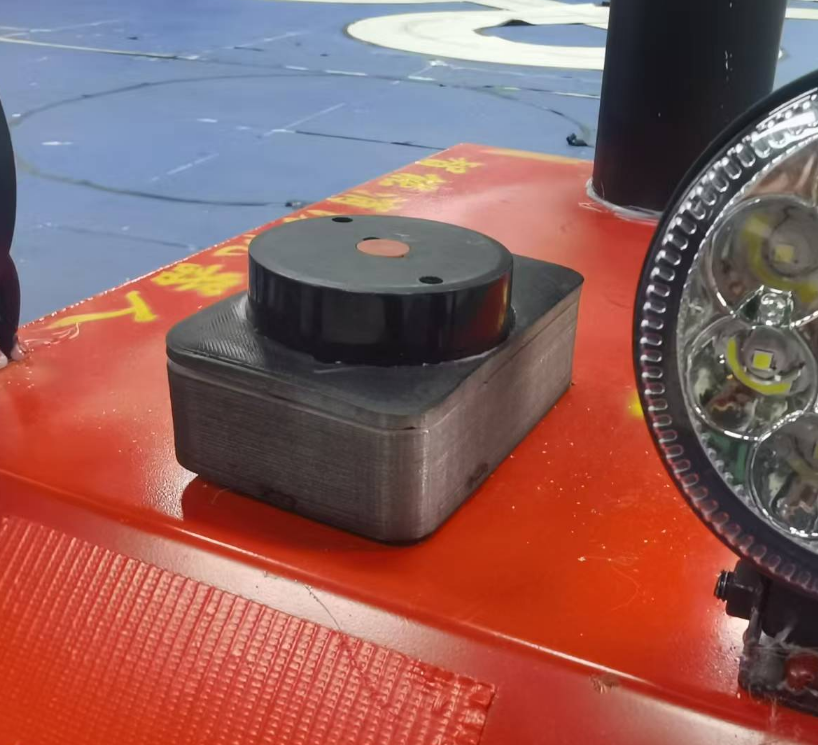

LD14外壳模型 （手持 平放桌面 车载）

一.设计目的

LD14目前二手的30元左右38包邮，是一个性价比很高的单线激光雷达，一些简单的机器人都用到了这款雷达例如：古月具的 OriginBot，鱼香ROS的小车都使用的这款雷达。
设计这个外壳一方面是给雷达提供一个保护，另一方面是方便雷达平整的放在桌子上进行调试。
在外壳底部同时预留了接线还有安装固定的孔位。

二.外壳模型

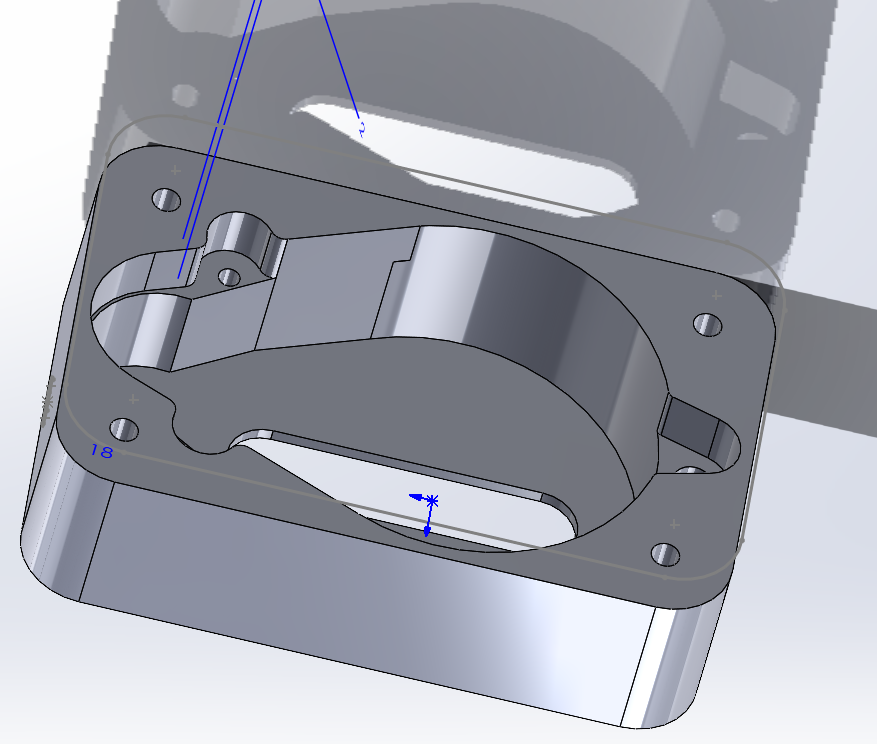

1.底座

可通过两个垫片，一根M4螺栓 一个M4螺母，与一个平板进行安装。

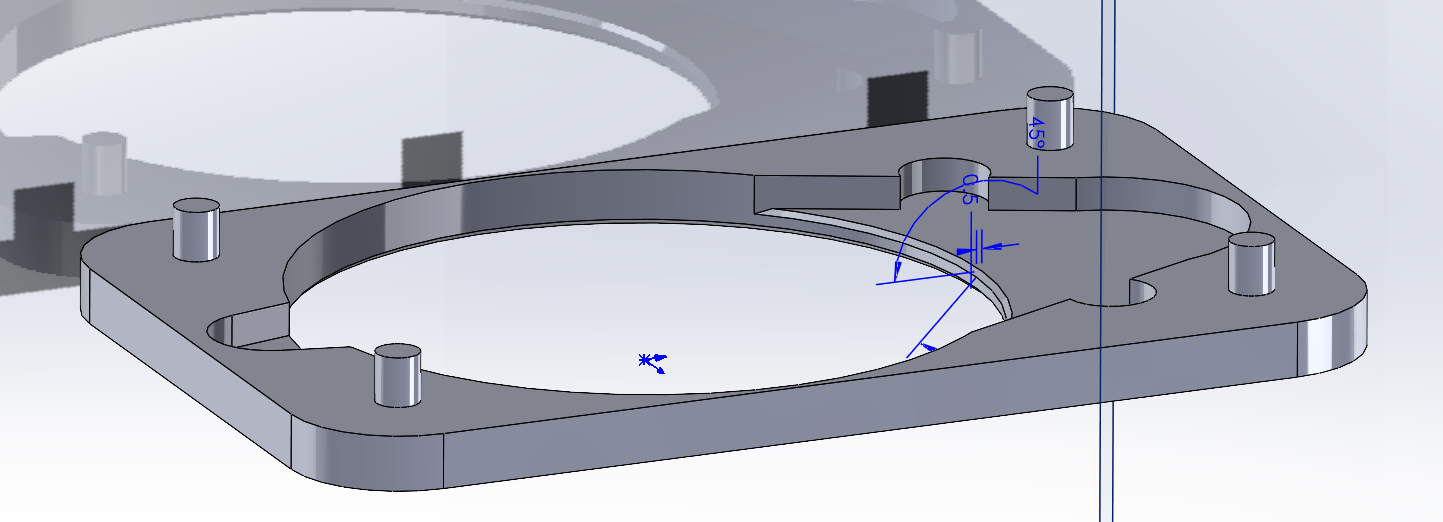

2.盖板

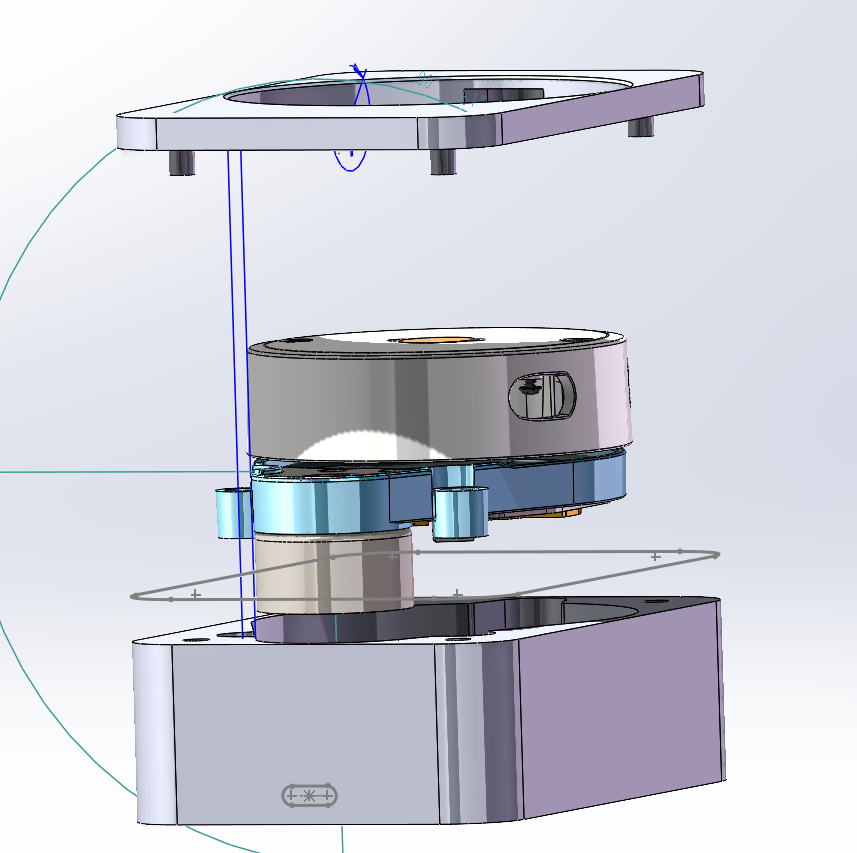

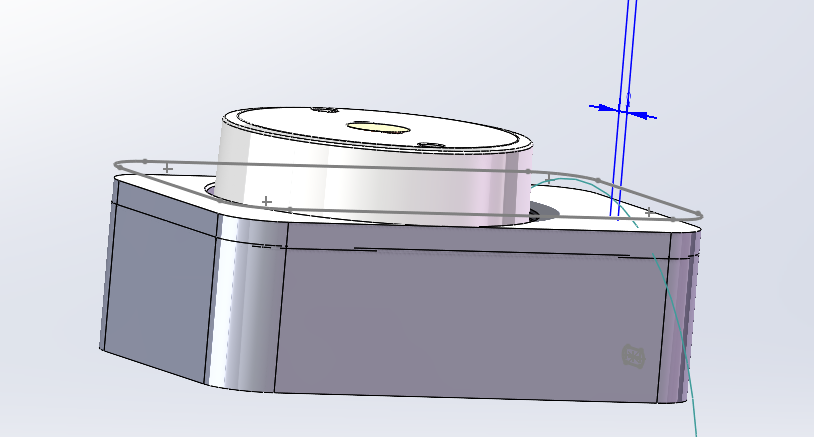

3.装配体



三.其他

1.3D打印填充密度设置15%即可。
2.安装和拆卸时需要稍微用点力，也可以用砂纸打磨一下或在对图纸进行更改
3.完全开源，如有需要改正的地方还请多多指教。

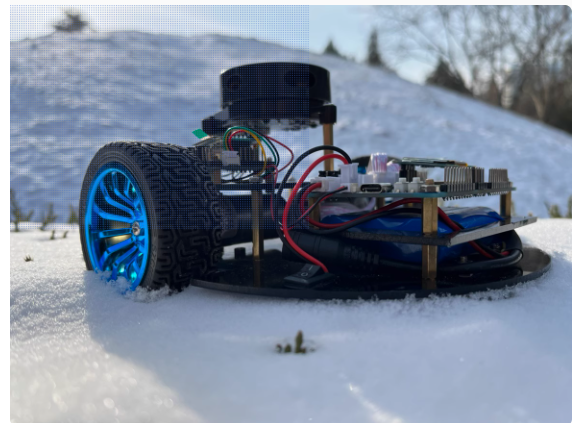

OriginBot：


鱼香ROS：

模型链接：

通过网盘分享的文件：LD14外壳
链接: https://pan.baidu.com/s/1kNR6QWllUjIIRV2Jt6EqzA 提取码: zwsn
