STM32F103C8T6——W25Q64存储器、Unix时间戳、BKP和RTC

最新推荐文章于 2026-01-07 20:59:15 发布
原创 最新推荐文章于 2026-01-07 20:59:15 发布 · 328 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #嵌入式硬件 #单片机

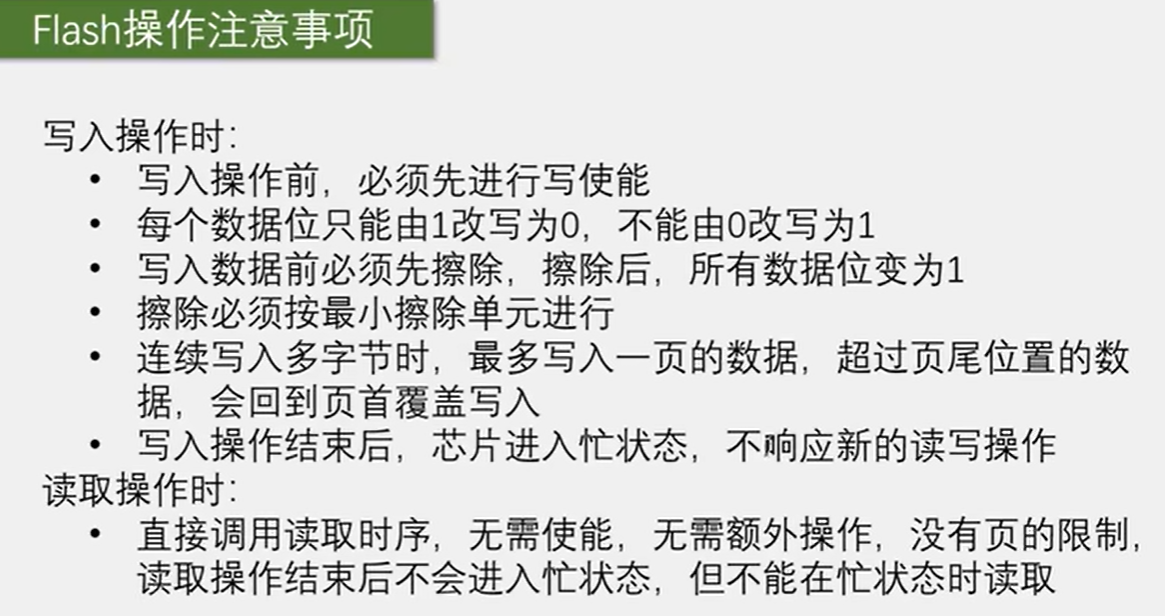

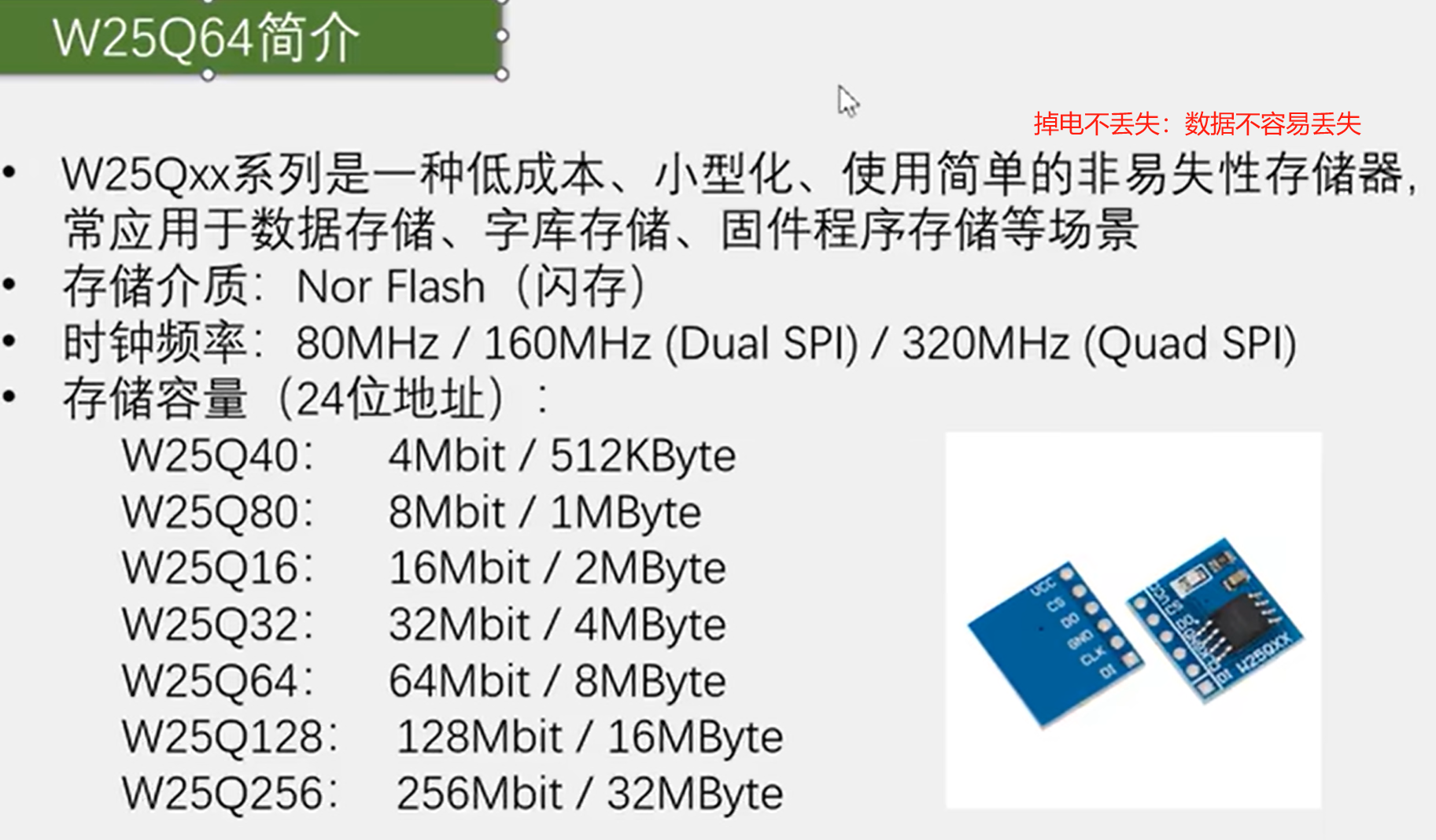

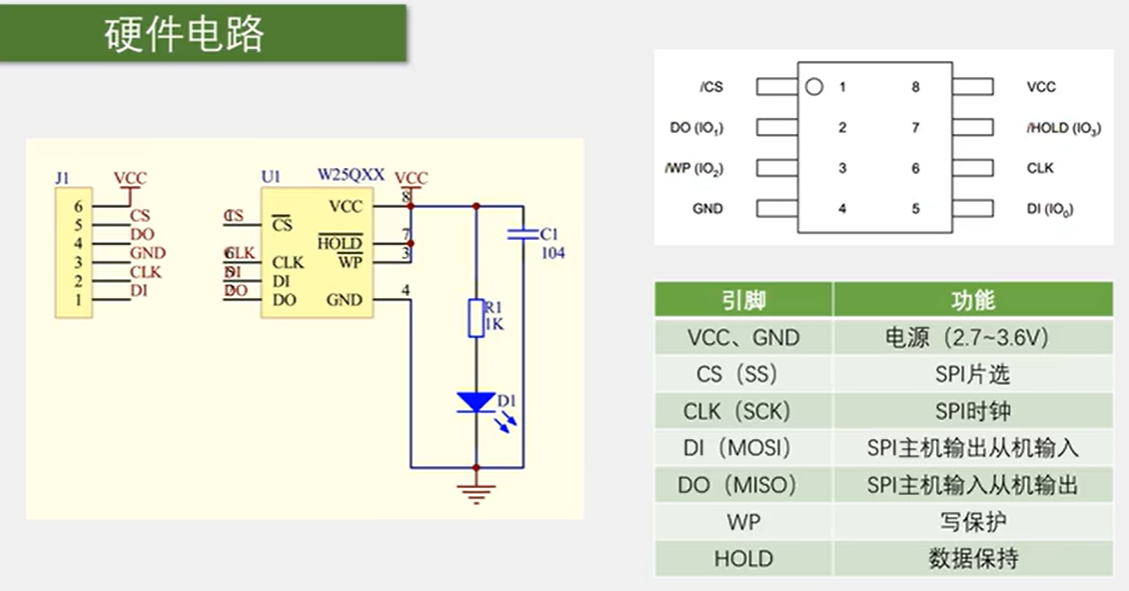

W25Q64

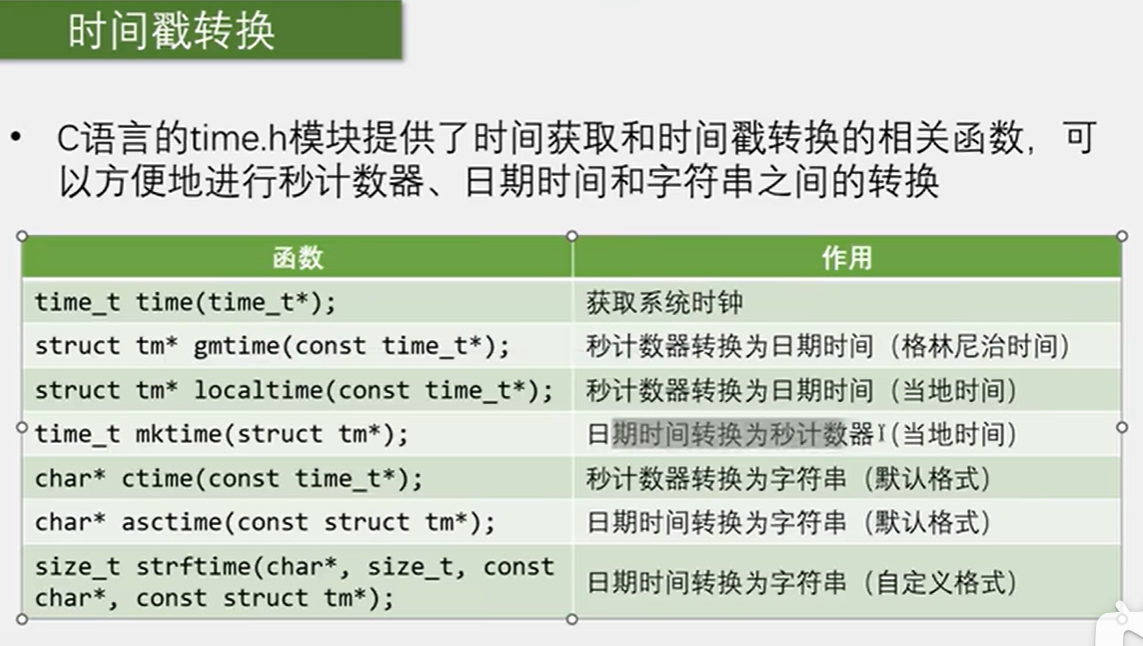

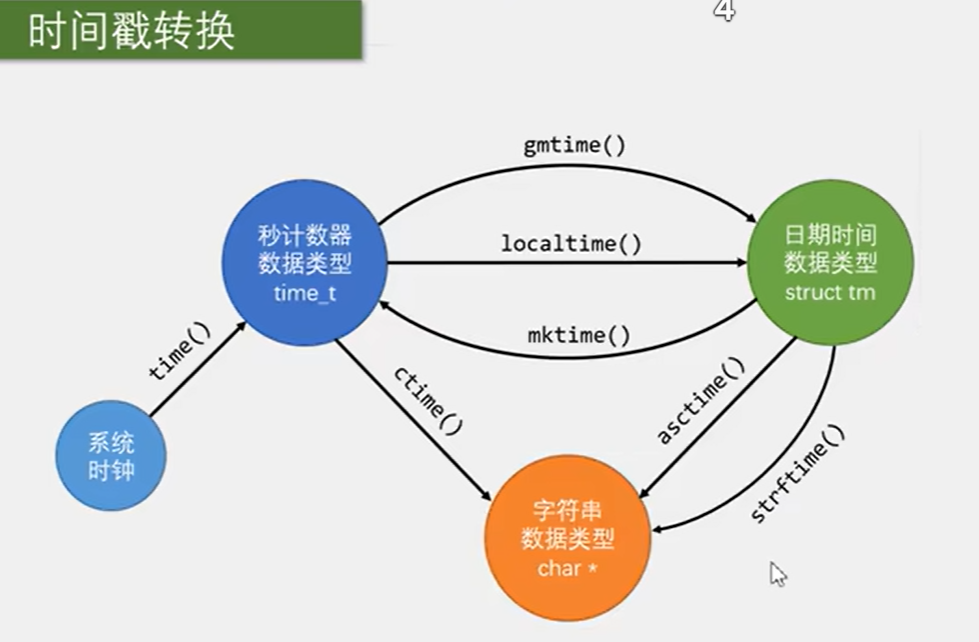

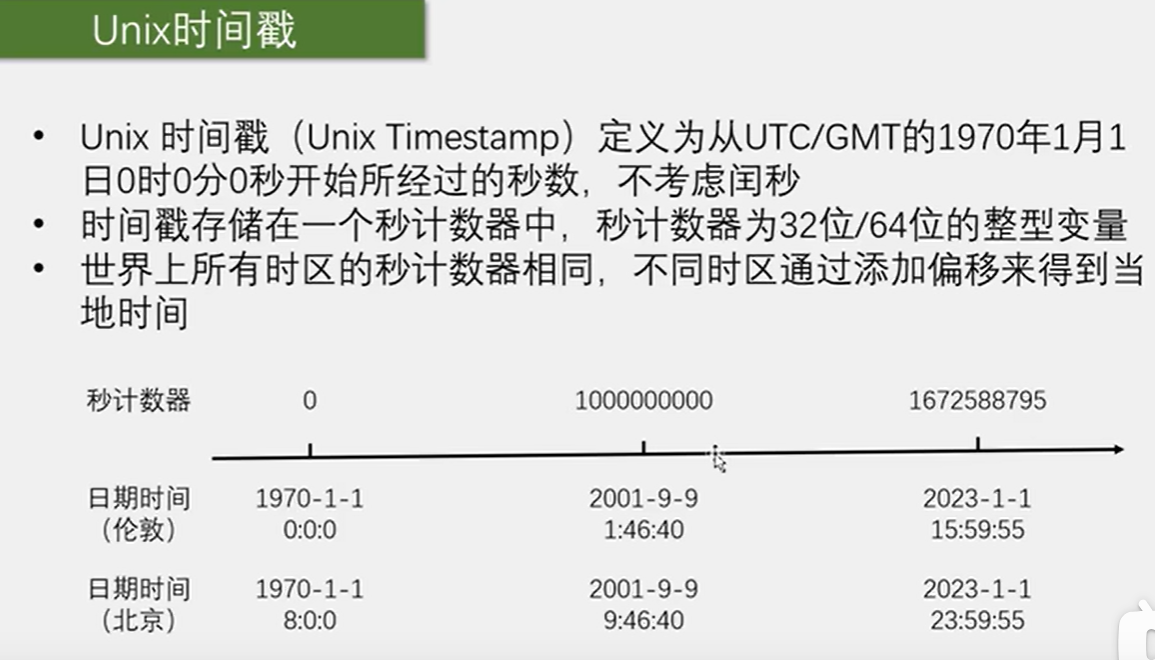

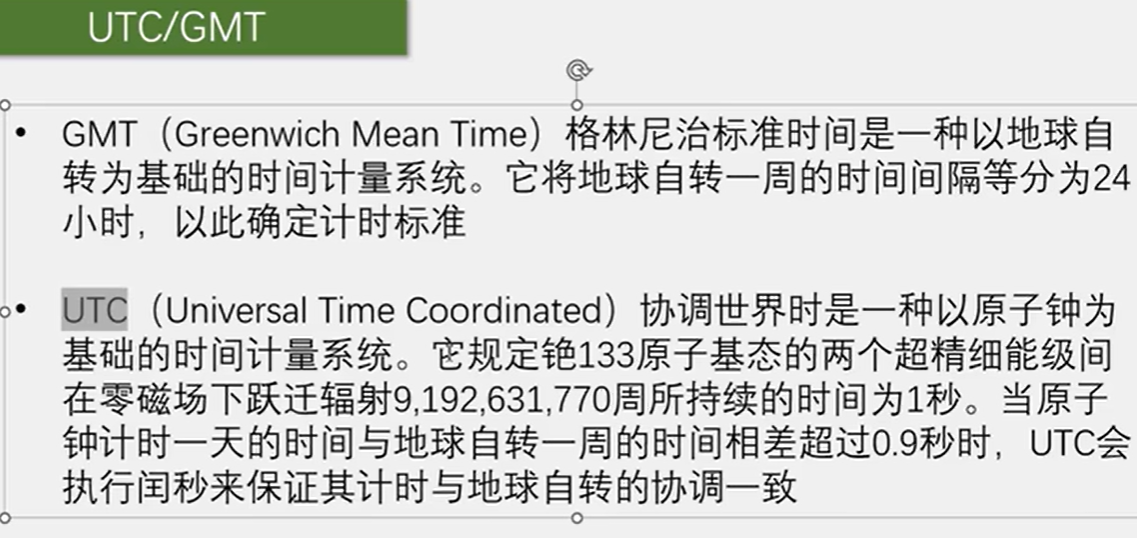

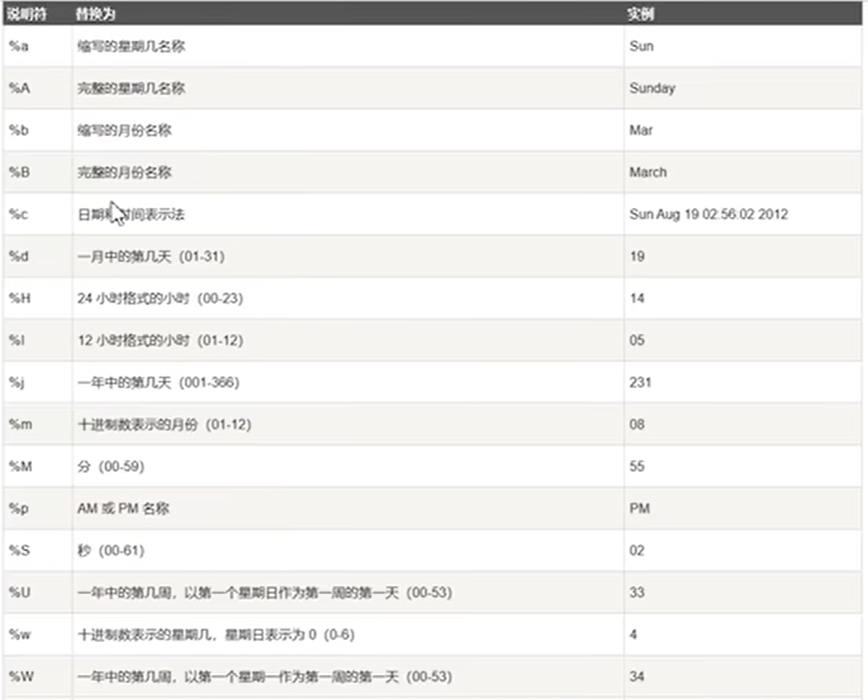

Unix时间戳

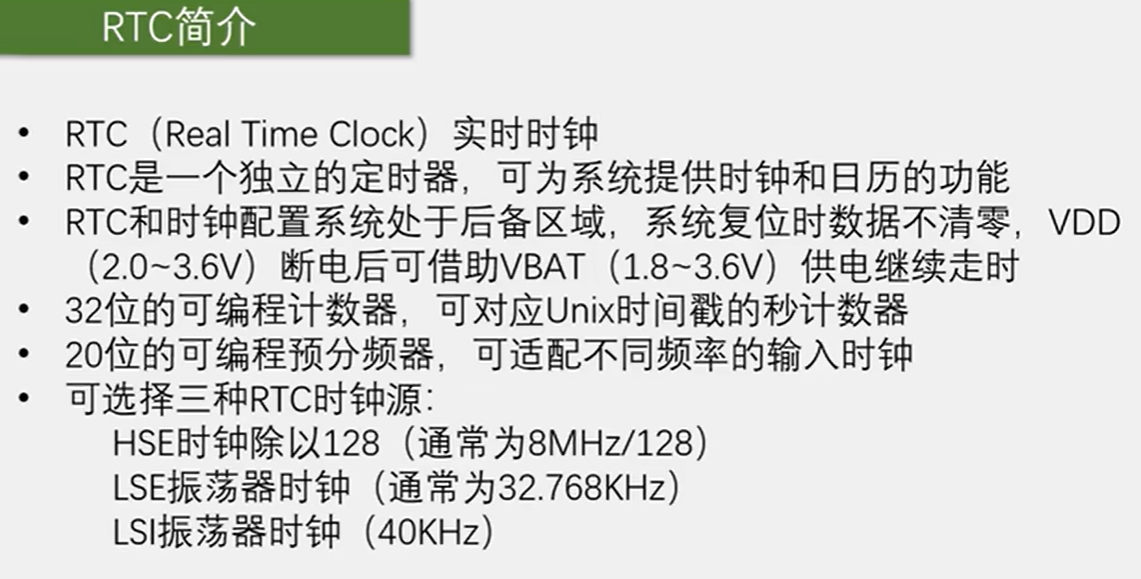

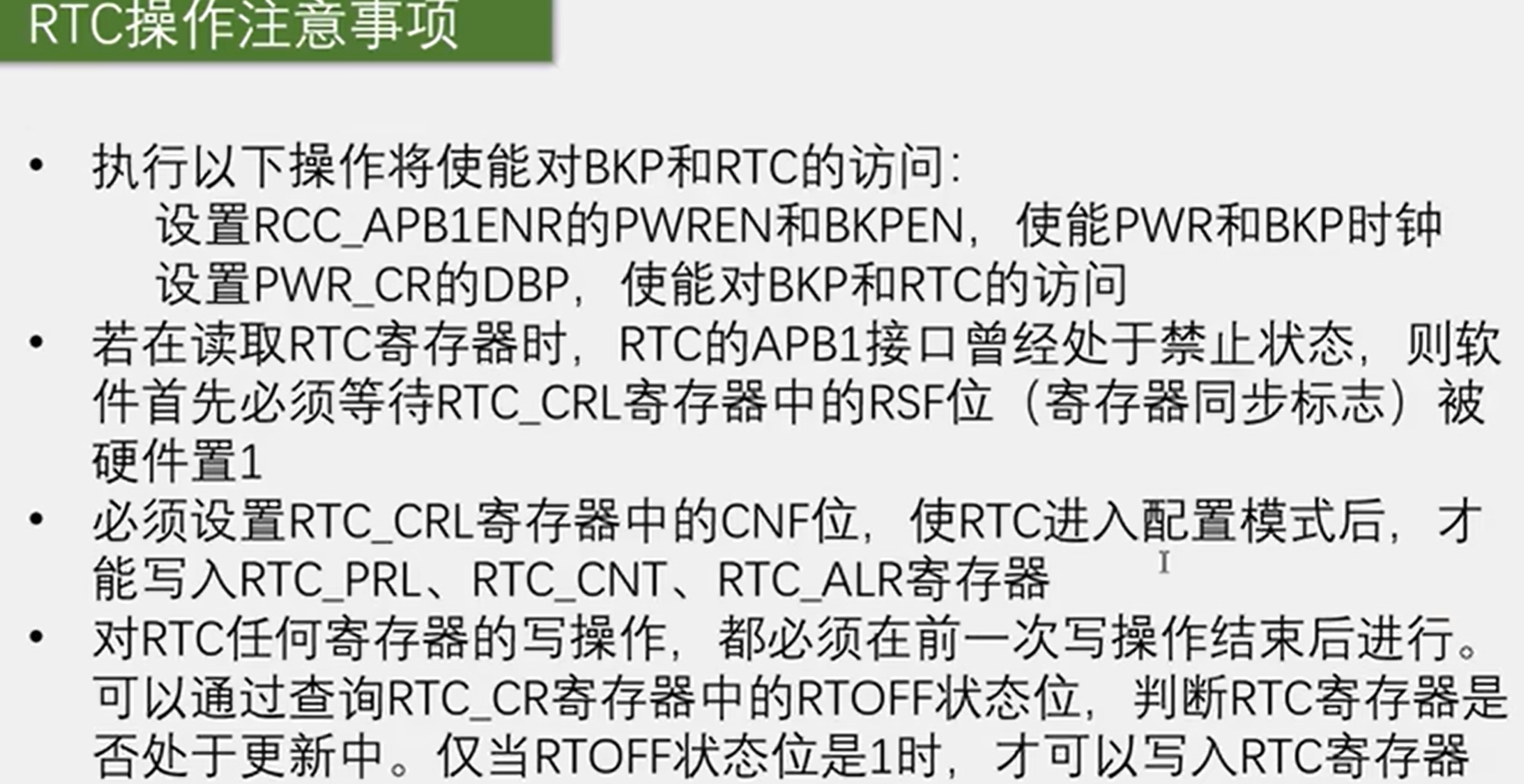

BKP和RTC

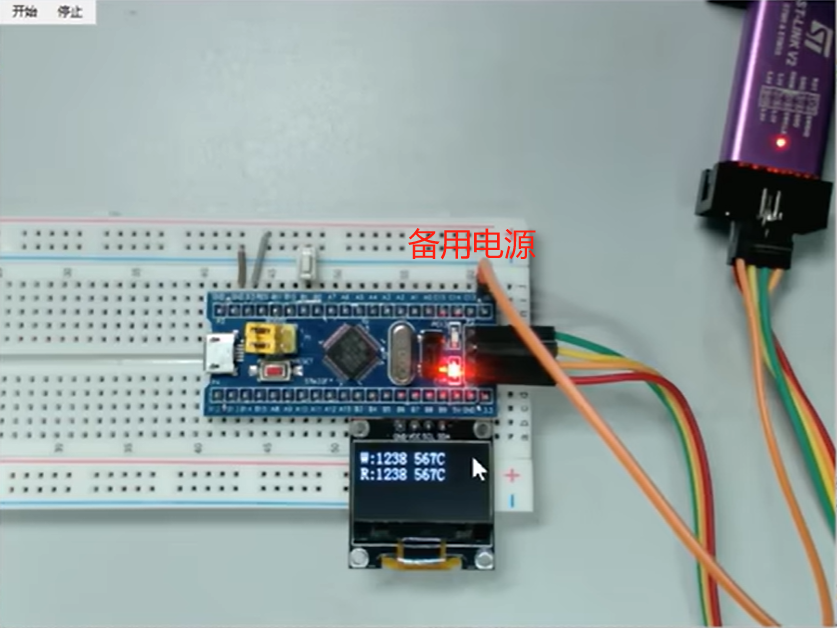

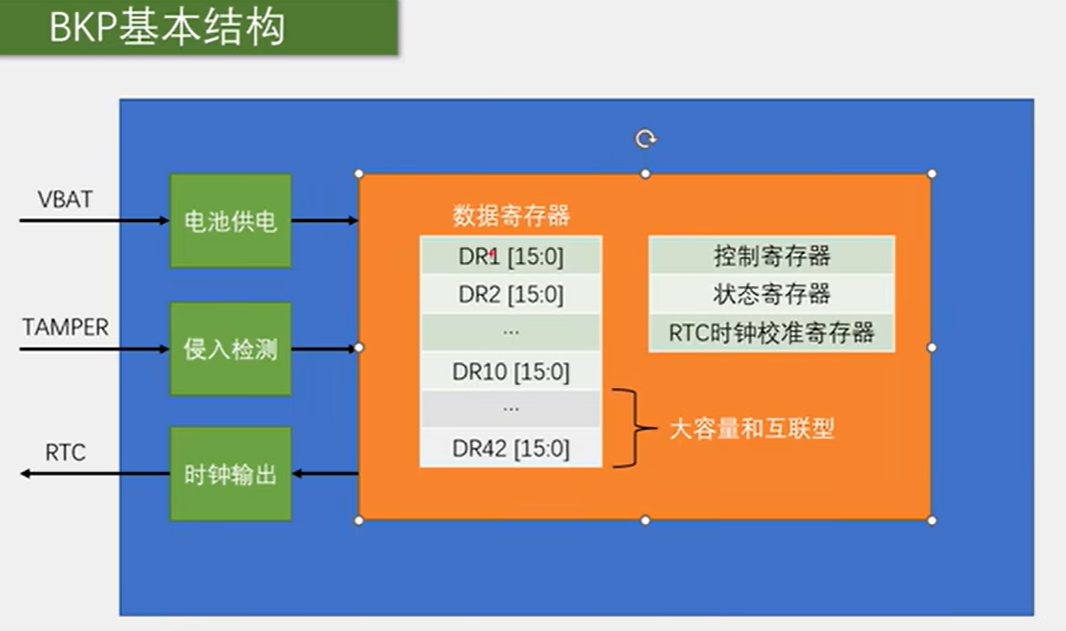

BKP备份寄存器和Flash存储器类似，Flash的数据是真正的掉电不丢失，而BKP的数据，是需要VBAT引脚接上备用电池来维持的

只要VBAT有电池供电，即使STM32主电源断电，BKP的值也可以维持原状

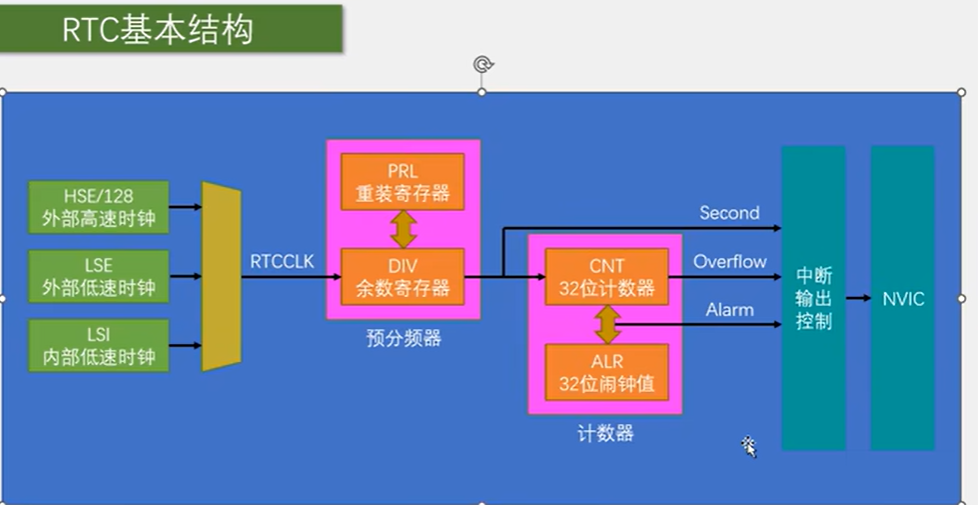

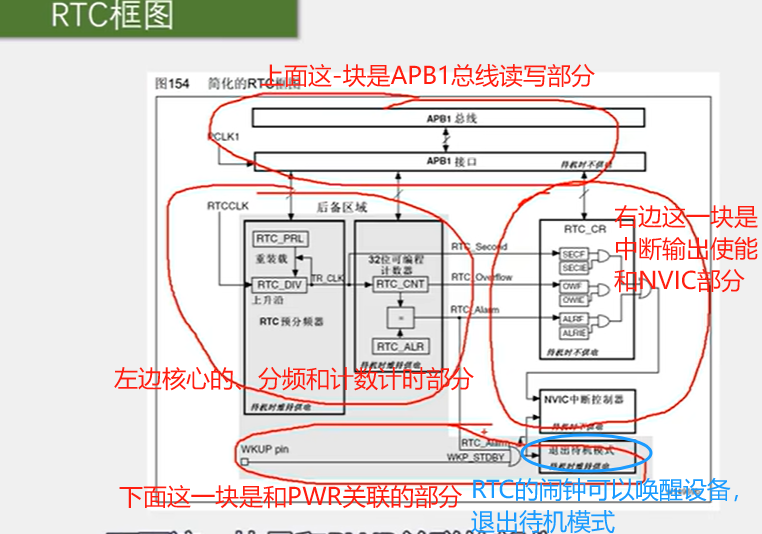

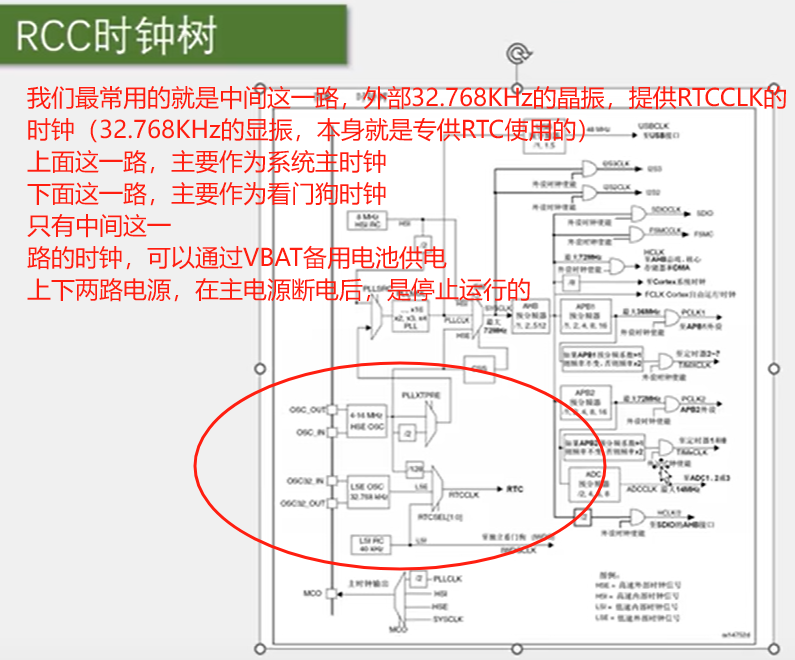

RTCCLK进来，需要首先经过RTC预分频器进行分频

重装载寄存器RTC_PRL

余数寄存器RTC_DIV(还是计数器的作用)

DI，就是每来一个时钟计一个数的用途，DIV计数器，是一个自减计数器，每来一个输入时钟，DIV的值自减一次，自减到0时，再来一个输入时钟，DIV输出一个脉冲，产生溢出信号，同时DIV从PRL获取重装值，回到重装值继续自减，

分频器其实就是一个计数器,计几个数溢出一次，那就是几分频，一个寄存器用来不断地计数,另一个寄存器，我们写入一个计数目标值，用来配置是几分频（重装值写入几，就是几+1分频）
