一、mos管H桥电路

图1中所示为一个典型的直流电机控制电路。

电路得名于“H桥驱动电路”是由于它的外形酷似字母H。4个三极管组成H的4条垂直腿，而电机就是H中的横杠（留意：图1及随后的两个图都只是表示图，而不是完好的电路图，其中三极管的驱动电路没有画出来）。

如图所示，H桥式电机驱动电路包括4个三极管和一个电机。要使电机运转，必需导通对角线上的一对三极管。依据不同三极管对的导通状况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。

要使电机运转，必需使对角线上的一对三极管导通。例如，如图2所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过电机，然后再经Q4回到电源负极。按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。当三极管Q1和Q4导通时，电流将从左至右流过电机，从而驱动电机按特定方向转动（电机四周的箭头指示为顺时针方向）。

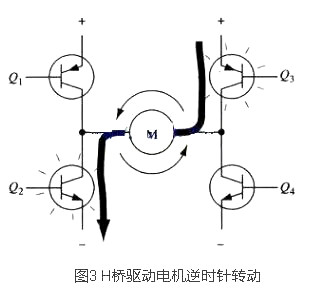

图3所示为另一对三极管Q2和Q3导通的状况，电流将从右至左流过电机。当三极管Q2和Q3导通时，电流将从右至左流过电机，从而驱动电机沿另一方向转动（电机四周的箭头表示为逆时针方向）。
