证券行情系统中转码服务器的技术方案设计

一．整体架构

1．整体概述

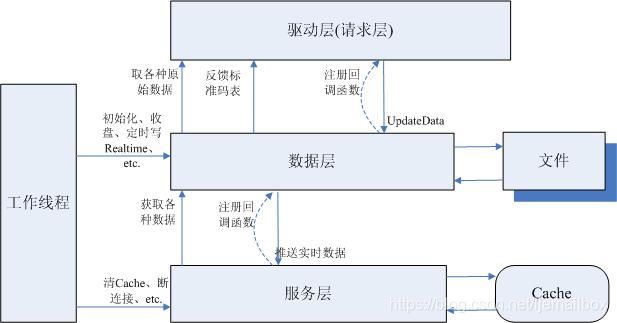

转码服务器逻辑上分为3层，驱动层、数据层和服务层。
驱动层(DriverIO)：管理和连接各市场二级驱动(Dll)，为数据层提供驱动原始数据。

数据层(DataIO)：主要提供实时数据和历史数据的转码，把驱动源数据转为行情数据，并保存在内存或文件中。

服务层(RequestIO、UserIO)：为客户端(或下级服务器)提供行情数据的请求和实时数据推送。从数据层获取数据组包发送到客户端。

此外，通过一个工作线程(ProcessIO)对系统状态进行维护和管理。

2．工作状态

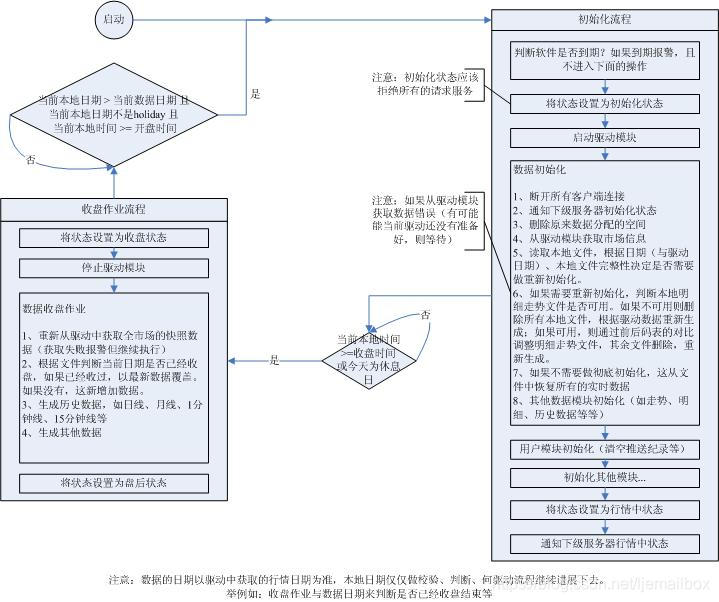

       转码服务器的运行与2个时间相关，行情时间与本机时间。原则是本机状态的变化一律以本机时间为标准。而行情时间只用于计算转码，与系统状态无关。系统状态如图：



       转码机包括正在初始化、行情中、正在收盘、盘后四个状态，状态变化由工作线程判断本机时间触发，比如上午9：00初始化、下午16：00收盘。其中初始化状态断开客户端（不断开下级Cache服务器），不提供服务。收盘状态不提供历史数据的请求。

3．整体类图
