H264量化

前言

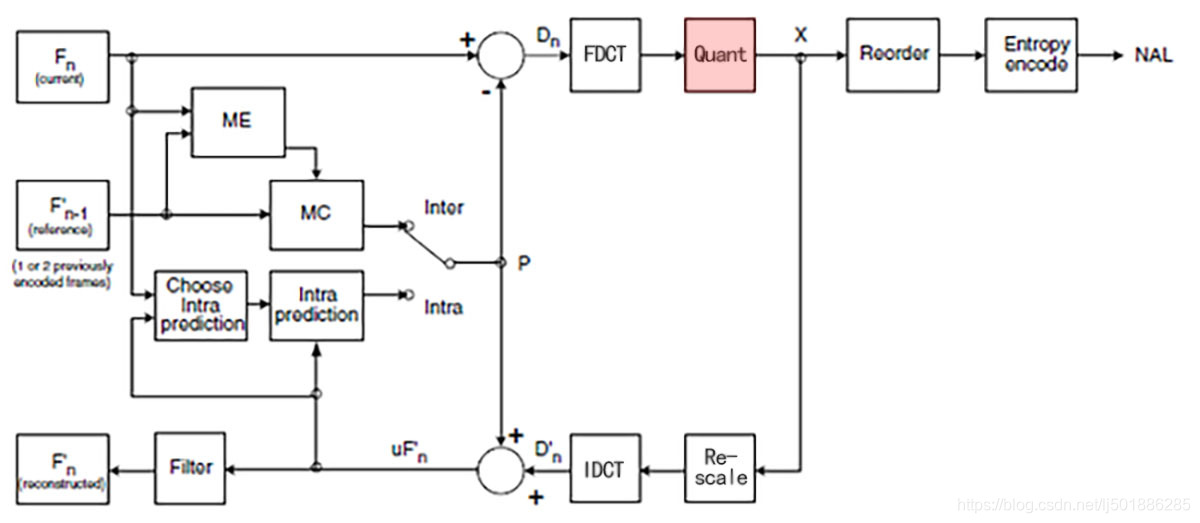

残差矩阵经过整数DCT变换后即需要对变换后的DCT系数进行量化操作。且注意：前期DCT变换$M_n\cdot X\cdot M_n^T$已经优化成了整数DCT变换$Cf\cdot X\cdot C{f}^T⨂Sf$，其中的$⨂Sf$动作放到了量化的过程中实现。

---

规定

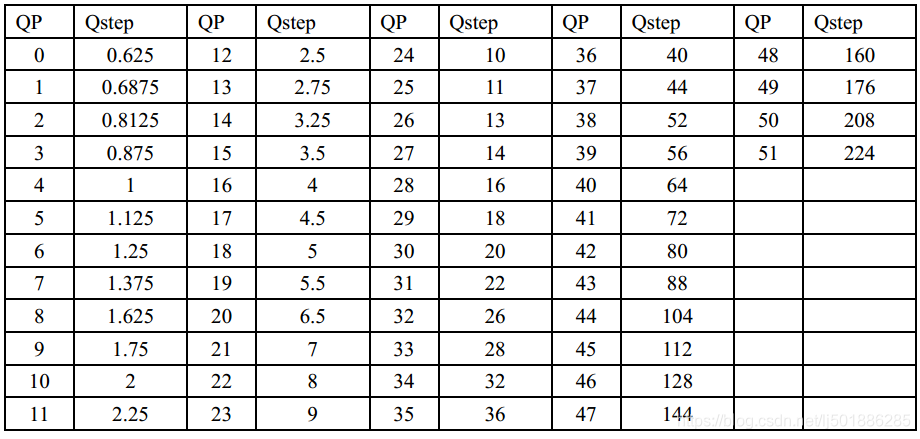

• QP是量化参数，是量化步长Qstep的编号，一共有52个
• Qstep为量化步长。Qstep越大，图像的压缩率越大，失真率越大；反之Qstep越小，图像压缩率越小，失真率越小
• 亮度块的QP最大值为52，而色度块规定最多只能有亮度块的80%，故QP最大值为39（明明52×0.8=41.6）
• QP+=6 -> Qstep*=2，即QP每增加6，Qstep就会翻一倍
• 编码器会根据图像的实际情况自动改变QP的值，进而改变Qstep

---

过程

1. 一开始的量化操作是$Z_{ij}=round(\frac{Y_{ij}}{Qstep})$，其中$Y_{ij}$为输入的DCT系数矩阵
2. 加入整数DCT变换中的$⨂Ef$动作后，有$Z_{ij}=round(Y_{ij}⨂\frac{Ef}{Qstep})$
3. 由于$\frac{1}{Qstep}$为除法运算，为了加速计算，我们将其简化为位移运算
   令$MF=\frac{Ef}{Qstep}{2}^{qbits}$，其中$qbits=15+floor(QP/6)$。我们绘制一张QP={0，1，2…51}
   的MF表（Ef，Qstep和QP都已知，MF就已经确定了）。则$Y_{ij}⨂\frac{Ef}{Qstep}=Y_{ij}⨂\frac{MF}{2^{qbits}}$，这样我们就将除法运算转换成了计算机容易处理的位移运算$Z_{ij}=(Y_{ij}\cdot MF+offset)>>qbits$，其中offset为偏移量，作用是改善恢复图像的视觉效果，例如对帧内预测图像块取$f=\frac{2^{qbits}}{3}$，对帧间预测图像块取$f=\frac{2^{qbits}}{6}$

---
