最近用ESP32做一个小玩意儿，需要使用EC11旋转编码器做目录导航操控，单独针对EC11旋转编码器(带按键）做了个CLASS封装，通过函数回调方式更新状态，可以实现按键产单击、双击、连击；编码器正反转的实时更新回调。操作丝滑，简单好用，现将相关代码分享给大家。

以下是电气连接说明：

/*
*EC11电气连接说明：
*编码器公共端、铵键K1端以及外壳接地（GND);
*IoPin_K------------------K2;
*IoPin_A------------------A;
*IoPin_B------------------B.
*
*    K1        K2
* ---|---------|---
*|   |____         |
*|        |        |
*|        |        |
*|        |        |
* ---|----|----|---
*    A   _|_   B
*        GND
*
*/

以下是CLASS对象封装代码：文件名保存为EC11.h

#ifndef _STRUCT_EC11_OBJECT_H_
  #define _STRUCT_EC11_OBJECT_H_
  #include <esp32-hal-gpio.h>
  class EC11OBJECT{
    private:
      uint8_t IoPin_K=255;
      uint8_t IoPin_A=255;
      uint8_t IoPin_B=255;
      bool Old_Ec11_K=true;
      bool Old_Ec11_A=true;
      bool Old_Ec11_B=true;
      int ClickCount=0;
      int DoubleClickIntervalTime=250;
      int releaseLastTime=0;
      typedef void(*EC11Function)(bool,int);
      EC11Function EC11_Object_CallBack_fun_fp=nullptr;
      void Init(void){
        pinMode(IoPin_K,INPUT_PULLUP);
        pinMode(IoPin_A,INPUT_PULLUP);
        pinMode(IoPin_B,INPUT_PULLUP);
      }
    protected:
      void UpdateStatus(bool Mode,int Data){
        if(EC11_Object_CallBack_fun_fp!=nullptr){
          EC11_Object_CallBack_fun_fp(Mode,Data);
        }else{
          Serial.printf("\n\nEC11回调!\tMode:%d\tData:%d",Mode,Data);
          Serial.printf("\n请使用setCallback(Ec11CallbackFunction);设置回调函数");
        }
      }
      bool gpioRead(uint8_t keyPin){
        uint8_t NowDigitalData;
        uint8_t Count=20;
        uint8_t Index=0;
        NowDigitalData=0;
        for(Index=0;Index<Count;Index++){
          if(digitalRead(keyPin)){NowDigitalData++;}
        }
        if(NowDigitalData*2>Count){
          return true;
        }else{
          return false;
        }
      }
    public:
      EC11OBJECT(void){;}
      EC11OBJECT(uint8_t InIoPin_K,uint8_t InIoPin_A,uint8_t InIoPin_B){IoPin_K=InIoPin_K;IoPin_A=InIoPin_A;IoPin_B=InIoPin_B;Init();}
      void begin(void){;}
      void begin(uint8_t InIoPin_K,uint8_t InIoPin_A,uint8_t InIoPin_B){IoPin_K=InIoPin_K;IoPin_A=InIoPin_A;IoPin_B=InIoPin_B;Init();}
      void setCallback(EC11Function fp){EC11_Object_CallBack_fun_fp=fp;}
      void loop(void){
        uint8_t Index;
        bool NowDigitalData;
        NowDigitalData=gpioRead(IoPin_K);
        if(Old_Ec11_K!=NowDigitalData){
          Old_Ec11_K=NowDigitalData;
          if(Old_Ec11_K){
            ClickCount++;
          }else{
            UpdateStatus(false,0);
          }
          releaseLastTime=millis();
        }
        if(releaseLastTime+DoubleClickIntervalTime<millis()&&ClickCount>0){UpdateStatus(false,ClickCount);ClickCount=0;}
        NowDigitalData=gpioRead(IoPin_B);
        if(Old_Ec11_B!=NowDigitalData){Old_Ec11_B=NowDigitalData;return;}
        NowDigitalData=gpioRead(IoPin_A);
        if(Old_Ec11_A!=NowDigitalData&&NowDigitalData==true){UpdateStatus(true,Old_Ec11_B);}
        Old_Ec11_A=NowDigitalData;
      }
  };
#endif

以下是ESP32的ARDUINO测试代码:文件名为TEST.ino

#include "EC11.h"
EC11OBJECT Ec11Obj;
void setup() {
  Serial.begin(115200);/*串口波特率设置*/
  Ec11Obj.begin(19,18,5);/*编码器引脚设置(参数依次为K、A、B)*/
  Ec11Obj.setCallback(EC11CallBackFunction);/*编码器回调*/
}
void loop() {
  Ec11Obj.loop();
}
void EC11CallBackFunction(bool Mode,int Data){
  switch(Mode){
    case false:
      switch(Data){
        case 0:
          Serial.printf("\n按下");
          break;
        case 1:
          Serial.printf("\n单击");
          break;
        case 2:
          Serial.printf("\n双击");
          break;
        default:
          Serial.printf("\n%d连击",Data);
          break;
      }
      break;
    case true:
      switch(Data){
        case 0:
          Serial.printf("\n反转");
          break;
        case 1:
          Serial.printf("\n正转");
          break;
        default:
          Serial.printf("\n未定义操作!");
          break;
      }
      break;
  }
}

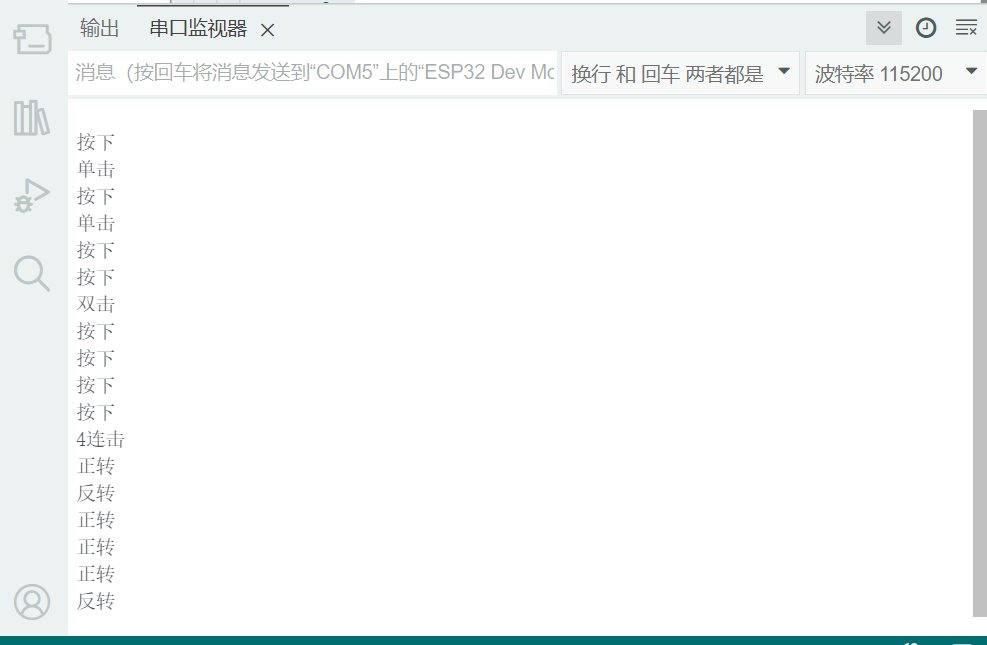

测试波特率为115200，请给串口调试助手设置相应的波特率。以下是测试截图：
