Redis的五大数据类型的底层实现

简介：
Redis的五大数据类型也称为五大数据对象，前面介绍过6大数据结构，Redis并没有直接使用这些结构来实现键值对数据库，而是使用这些结构构建了一个对象系统redisObject；这个对象系统包含了五大数据对象，字符串对象（string）、列表对象（list）、哈希对象（hash）、集合（set）对象和有序集合对象（zset）；而这五大对象的底层数据编码可以用命令OBJECT ENCODING来进行查看。

typedef struct redisObject {
    // 类型
    unsigned type:4;
    // 编码
    unsigned encoding:4;
    // 指向底层实现数据结构的指针
    void *ptr;
    // ...
} robj;

Redis是已键值对存储数据的，所以对象又分为键对象和值对象，即存储一个key-value键值对会创建两个对象，键对象和值对象。
键对象总是一个字符串对象，而值对象可以是五大对象中的一种。
1、type属性存储的是对象的类型，也就是我们说的 string、list、hash、set、zset中的一种，可以使用命令 TYPE key 来查看。
2、encoding属性记录了队形所使用的编码，即这个对象底层使用哪种数据结构实现。

表中列出了底层编码常量及对应的OBJECT ENCODING 命令的输出，前三项都是字符串结构

我们在存入key-value键值对时并不会指定对象的encoding，而是Redis会根据不统的使用场景来为一个对象设置不同的编码，可以达到节约内存、加快访问速度等目的。

一、字符串对象String

字符串对象底层数据结构实现为简单动态字符串（SDS）和直接存储，但其编码方式可以是int、raw或者embstr，区别在于内存结构的不同。
（1）int编码
字符串保存的是整数值，并且这个整数可以使用long类型来表示，那么其就会保存在redisObject的ptr属性里，并将编码设置为int，如图：

（2）raw编码
字符串保存的大于32字节的字符串值，则使用简单动态字符串（SDS）结构，并将编码设置为raw，此时内存结构与SDS结构一致，内存分配次数为两次，创建redisObject对象和sdshdr结构，如图

（3）embstr编码
字符串保存的小于等于32字节的字符串值，使用的也是简单的动态字符串（SDS结构），但是内存结构做了优化，用于保存顿消的字符串；内存分配也只需要一次就可完成，分配一块连续的空间即可，如图

字符串对象总结：
1、在Redis中，存储long、double类型的浮点数是先转换为字符串再进行存储的。
2、raw与embstr编码效果是相同的，不同在于内存分配与释放，raw两次，embstr一次。
3、embstr内存块连续，能更好的利用缓存在来的优势
4、int编码和embstr编码如果做追加字符串等操作，满足条件下会被转换为raw编码；embstr编码的对象是只读的，一旦修改会先转码到raw。

二、列表对象List

列表对象的编码可以是ziplist和linkedList之一。
（1）ziplist编码
ziplist编码的底层实现是压缩列表，每个压缩列表节点保存了一个列表元素。

struct ziplist<T> {
  int32 zlbytes;
  int32 zltail_offset;
  int16 zllength;
 T[] entries;
 int8 zlend;
}

各部分的含义如下：

**zlbytes：**整个压缩列表占用字节数，包含本身
**zltail_offset：**最后一个元素距离压缩列表起始位置的偏移量，用于快速定位到最后一个节点，从而可以在ziplist尾部快速的执行push，pop操作
**zllength：**元素个数，该字段只有16bit所以可以表达的最大值为2^16-1，
如果ziplist元素超了该值呢？这里规定，如果zllength小于等于 2^16-2，该字段表示为ziplist中元素的个数，否则想知道ziplist长度需要遍历整个ziplist
**entries：**元素内容列表，挨个挨个紧凑存储。
**zlend：**ziplist最后一个字节，标志压缩列表的结束，值恒为 0xFF（255）。
压缩列表为了支持双向遍历，所以才会有 ztail_offset 这个字段，用来快速定位到最后一个元素，然后倒着遍历。我们知道ziplist是一块连续的内存，entry的大小不确定，我们倒着遍历ziplist怎么能找到上个一个节点的开始位置呢？

entry 块随着容纳的元素类型不同，也会有不一样的结构

struct entry {
    int<var> prevlen; # 前一个 entry 的字节长度
    int<var> encoding; # 元素类型编码
    optional byte[] content; # 元素内容
}

它的 prevlen 字段表示前一个 entry 的字节长度，当压缩列表倒着遍历时，需要通过这个字段来快速定位到下一个元素的位置。它是一个变长的整数，当字符串长度小于 254(0xFE) 时，使用一个字节表示；如果达到或超出 254(0xFE) 那就使用 5 个字节来表示。

（2）linkedList编码
linkedlist编码底层采用双端链表实现，每个双端链表节点都保存了一个字符串对象，在每个字符串对象内保存了一个列表元素。

列表对象编码转换：
1、列表对象使用ziplist编码需要满足两个条件：一是所有字符串长度都小于64字节，二是元素数量小于512，不满足任意一个都会使用linkedlist编码。
2、两个条件的数字可以在Redis的配置文件中修改，list-max-ziplist-value选项和list-max-ziplist-entries选项。
3、图中StringObject就是上一节讲到的字符串对象，字符串对象是唯一个在五大对象中作为嵌套对象使用的。

三、哈希对象Hash

哈希对象的编码可以是ziplist和hashtable之一。
（1）ziplist编码
ziplist编码的哈希对象的底层是压缩列表，在ziplist编码的哈希对象中，key-value键值对是以紧密相连的方式放入压缩列表的，先把key放入表尾，再放入value；键值对总是向表尾添加。

（2）hashtable编码
hashtable编码的哈希对象底层实现是字典，哈希对象中的每个key-value对都使用一个字典键值对来保存。
字典键值对即是，字典的键和值都是字符串对象，字典的键保存key-value的key，字典的值保存key-value的value。

哈希对象编码转换：
1、哈希对象使用ziplist编码需要满足两个条件：一是所有键值对的值和键的字符串长度都小于64字节；二是键值对的数量小于512个；不满足任何一个都使用hashtable编码。
2、以上两个条件可以在redis配置文件中修改hash-max-ziplist-value选线和hash-max-ziplist-entrities选项。

四、 集合对象Set

集合对象的编码可以是intset和hashtable之一。

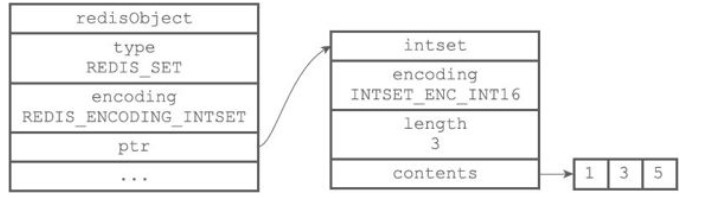

（1）intset编码
intset编码的集合对象底层实现是整数集合，所有元素都保存在整数集合中。

（2）hashtable编码
hashtable编码集合的底层实现原理是字典表，字典的每个键都是一个字符串对象，保存一个集合元素，不同的是字典的值都是NULL；可以参考java中的hashset结构。

集合对象编码转换过程：
集合对象使用intset编码需要满足两个条件：一是所有元素都是整数值；二是元素个数小于等于512个；不满足其中任意一个条件都使用hashtable编码。

五、有序集合对象Zset

有序集合的编码可以是ziplist和skiplist之一。
（1）ziplist编码
ziplist编码的有序集合对象底层实现是压缩列表，其结构与hash对象类似，不同的是两个紧密相连的压缩列表节点，第一个保存元素的成员，第二个保存元素的分值，而且分值小的靠近表头，大的靠近表尾。

（2）skiplist编码
skiplist编码的有序集合对象的底层实现是跳跃表和字典表两种。
每个跳跃表节点都保存一个集合元素，并按分值从小到大排列；节点的Object属性保存了元素的成员，score属性保存分值；
字典的每个键值对保存一个集合元素，字典的键保存元素的成员，字典的值保存分值。

跳跃表的节点zskiplistNode的定义：

typedef struct zskiplistNode {
    robj *obj;                              /* a */
    double score;                           /* b */
    struct zskiplistNode *backward;         /* c */
    struct zskiplistLevel {                 /* d */
        struct zskiplistNode *forward;
        unsigned int span;
    } level[];
} zskiplistNode;

分析：
1、robj是redisObject的别名，在跳跃表中它的类型是一个sds字符串。
2、score是一个浮点类型的数值，obj和score共同构成了跳跃表元素的排序依据。score为排序的第一关键字，obj为排序的第二关键字（score不同，按照score从小到大排序，score相同，按照obj字符串进行字节排序）。
3、backward是指向跳跃表当前节点的前一个节点的指针。
4、每个跳跃表节点有一个level数组，数组的最大长度为32，数组元素类型为zskiplistLevel。它记录了每个level下当前节点链接到下一个节点的前进指针，以及跨度。

跳跃表：
跳跃表结点被跳跃表结构 zskiplist 管理，定义在 server.h中：

typedef struct zskiplist {
    struct zskiplistNode *header, *tail;   /* a */
    unsigned long length;                  /* b */
    int level;                             /* c */
} zskiplist;

分析：
1、header指针指向跳跃表表头节点，一旦创建后固定不变，tail指向尾节点（当表尾空时值为NULL）。
2、length记录整个跳跃表的长度，便于在O(1)的时间内获取表长度。
3、level代表跳跃表的最高层数，初始化为1 。

为何skiplist编码要同时使用跳跃表和字典实现？
跳跃表优点是有序，但是查询分值复杂度为O(logn)；字典查询分值复杂度为O(1)，但是无序，所以结合两个结构的优点进行实现。
虽然采用两个结构但是集合的元素成员和分值是共享的，两种结构通过指针指向同一个地址，不会浪费内存 。

跳跃表具有以下性质：
1、由很多层结构组成
2、每一层都是一个有序的链表
3、最底层（level1）的链表包含所有的元素
4、如果一个元素出现在leveli的链表中，则它在leveli之下的链表也都会出现。
5、每个节点包含两个指针，一个指向同一链表的下一个元素，一个指向下面一层的元素

跳表的搜索：

例子：查找元素117
（1）比较21，比21大，往后面找
（2）比较37，比37大，比链表的最大值小，从37的下面一层开始找
（3）比较71，比71大，比链表最大值小，从71的下面一层开始找
（4）比较85，比85大，从后面找
（5）比较117，等于117，找到了节点

具体的搜索算法如下：

/* 如果存在 x, 返回 x 所在的节点，
 * 否则返回 x 的后继节点 */
find(x)
{
    p = top;
    while (1) {
        while (p->next->key < x)
            p = p->next;
        if (p->down == NULL)
            return p->next;
        p = p->down;
    }
}

计算节点在跳跃表中的排序Rank：

unsigned long zslGetRank(zskiplist *zsl, double score, robj *o) {
    zskiplistNode *x;
    unsigned long rank = 0;
    int i;
    x = zsl->header;
    for (i = zsl->level-1; i >= 0; i--) {
        while (x->level[i].forward &&                                       /* a */
            (x->level[i].forward->score < score ||                          /* b */
                (x->level[i].forward->score == score &&
                compareStringObjects(x->level[i].forward->obj,o) <= 0))) {
            rank += x->level[i].span;                                       /* c */
            x = x->level[i].forward;
        }
        if (x->obj && equalStringObjects(x->obj,o)) {                       /* d */
            return rank;
        }
    }
    return 0;
}

a、从最高层开始枚举，对每一层找到 (score, obj) 的前驱结点；
b、前驱结点的 score 要么小于 当前结点的 score，要么 score 和当前结点相等且 obj 的字典序比 当前结点的obj 小；
c、对跨度进行累加，所有层的前驱结点的跨度之和就是最后要求的 Rank；
d、为了避免找到的 x 是头结点，需要判断 x->obj 不为 NULL；

跳表的插入：
先确定该元素要占据的层数K（采用随机的方式）
然后在level1…levelK各个层的链表都插入元素。
例子：插入119，K=2

如果K大于链表的层数，则要添加新层。
例子：插入119，K=4

丢硬币决定K
插入元素的时候，元素所占有的层数完全是随机，通过如下算法实现：

int random_level()
{
    K = 1;

    while (random(0,1))
        K++;

    return K;
}

相当与做一次丢硬币的实验，如果遇到正面，继续丢，遇到反面，则停止，
用实验中丢硬币的次数 K 作为元素占有的层数。显然随机变量 K 满足参数为 p = 1/2 的几何分布，
K 的期望值 E[K] = 1/p = 2. 就是说，各个元素的层数，期望值是 2 层。

跳跃表的高度：
n 个元素的跳表，每个元素插入的时候都要做一次实验，用来决定元素占据的层数 K，
跳表的高度等于这 n 次实验中产生的最大 K。

跳跃表的删除：
在各个层中找到包含X的节点，使用标准的delete from list方法删除该节点。

有序集合编码转换：
1、有序集合对象使用ziplist编码需要满足两个条件：一是所有元素长度小于64字节；而是元素个数小于128个；不满足任意一个条件使用skiplist编码。
2、以上两个条件可以在redis配置文件中修改zset-max-ziplist-entries选项和zset-max-ziplist-value选项。

六、总结

在Redis的五大数据对象中，string对象是唯一个可以被其他四种数据对象作为内嵌对象的；

列表（list）、哈希（hash）、集合（set）、有序集合（zset）底层实现都用到了压缩列表结构，并且使用压缩列表结构的条件都是在元素个数比较少、字节长度较短的情况下；

四种数据对象使用压缩列表的优点：

（1）节约内存，减少内存开销，Redis是内存型数据库，所以一定情况下减少内存开销是非常有必要的。

（2）减少内存碎片，压缩列表的内存块是连续的，并分配内存的次数一次即可。

（3）压缩列表的新增、删除、查找操作的平均时间复杂度是O(N)，在N再一定的范围内，这个时间几乎是可以忽略的，并且N的上限值是可以配置的。

（4）四种数据对象都有两种编码结构，灵活性增加。
