本文介绍了施耐德电气EcoStruxure开放自动化平台中复合功能块的使用。复合功能块是通过组合多个基本功能块，如加法和减法，创建的无需编写ECC和代码的模块。步骤包括新建复合功能块，定义变量类型，连接线路，以及在系统中测试和部署。通过编译、运行时仿真、登录、部署和设备运行来验证其功能。

参见：EcoStruxure开放自动化平台使用操作课程

施耐德电气研修院 (schneider-electric.cn)

施耐德电气研修院

一．认识复合功能块

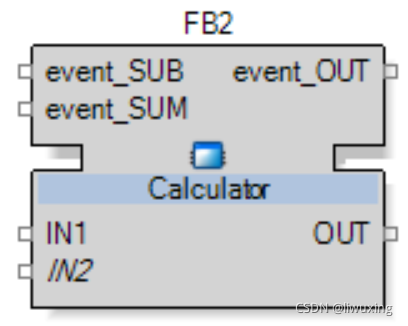

复合功能块（Calculator）由功能块复合而成，例子中里面包含加法、减法功能块。复合功能块无须编写ECC和代码。

二.定义复合功能块

新建复合功能块；

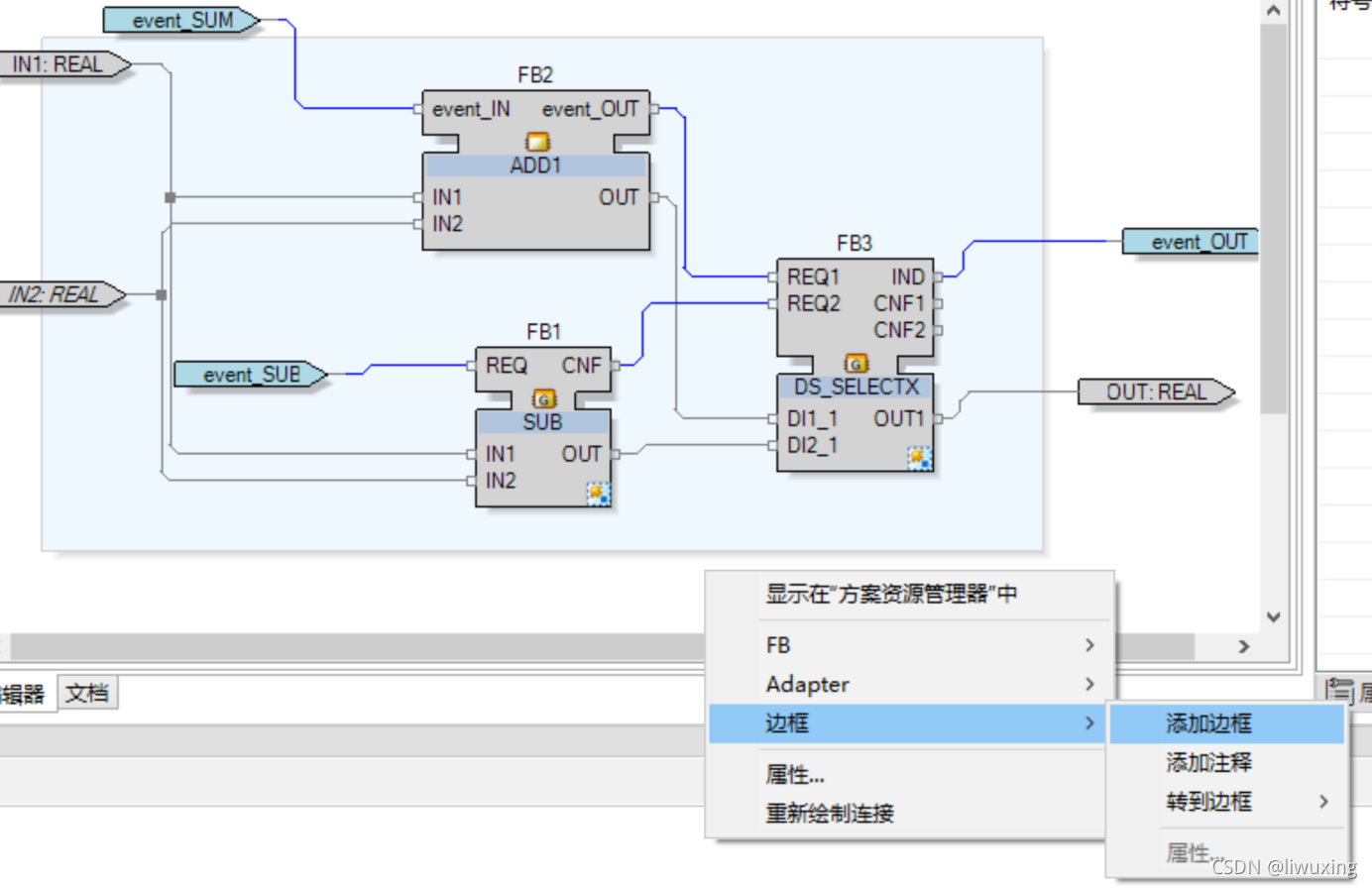

Ctrl+W添加功能块，根据实际需要修改变量类型。根据功能要求连接连线。添加边框，并保存。

三．测试复合功能块

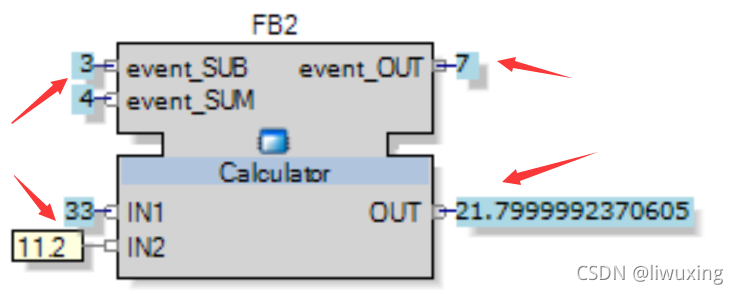

将做好的复合功能块放入“方案”的“系统”中。功能块测试方法相同，编译、运行时仿真，登录、部署、设备运行。
