【51单片机BUG01】双电源供电方案中电池供电异常现象分析

项目场景：

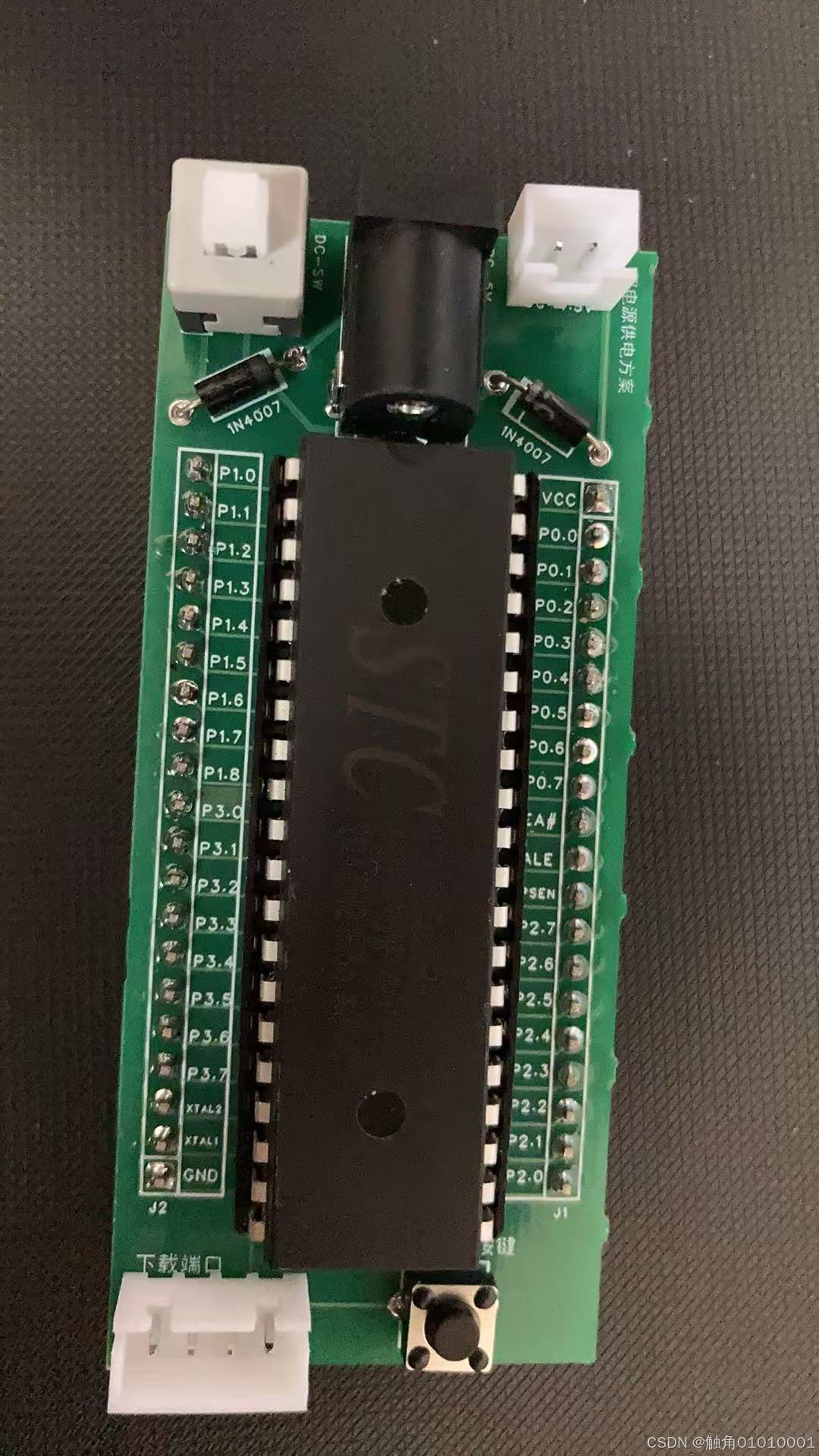

使用STC12C5616AD芯片制作时钟显示，原理图、PCB、实物图如下：

---

问题描述

在使用过程中DC-5v供电无异常，发现电池供电异常，刚上电时正常显示，等待几分钟就会只显示几段数码管，显示异常且复位无法恢复，只能将电池再次重新装入上电，但异常依旧。

---

原因分析：

1.电池电压低
测量电池电压为4.5V，直接将正负极连接单片机正负极，数码管显示无异常。
排除异常
2.二极管选用问题
该电路使用双电源供电方案，二极管应为1N4007，但实际电路使用的是1N4148。做板子前使用1N4148在面包板上连接电路无问题，但未连接数码管，只是连接了一个LED灯。
怀疑此项。
3.电路板设计问题
PCB板设计时使用铺铜接地方案，全部接地都未直接连线。
外接4.5V电池正负极直接在PCB板中电池的正负极上，数码管无显示；直接单片机正负极无异常。
怀疑此项为主要原因。

---

解决方案：

1.使用1N4007代替1N4148，等待结果。
2.PCB板中电源线正负极直接连接至单片机正负极，不铺铜接地。等待结果…
后续更新，结论：
使用这两种方案后测试无异常
