TCP状态转移图详解

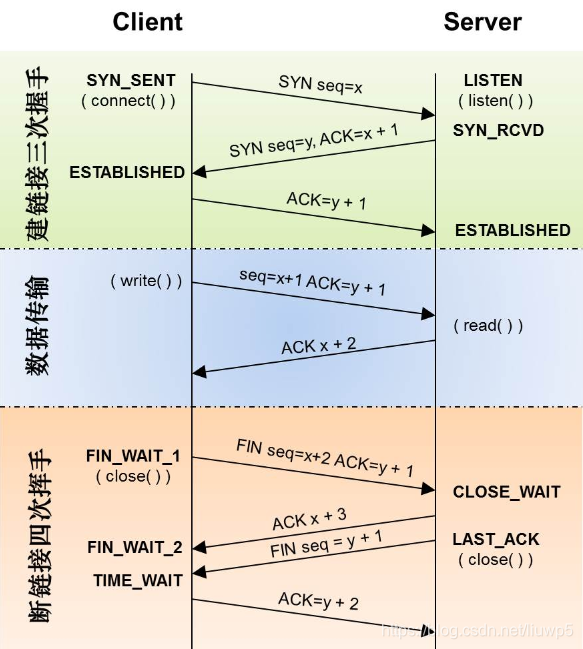

TCP状态转移图

一、三次挥手状态转移

• 客户端

SYN_SENT：调用connect()函数发送SYN请求时；
ESTABLISHED：收到服务器ACK时；

• 服务器

LISTEN：调用listen()函数监听时；
SYN_RCVD：收到客户端SYN请求时，并发送SYN请求、回复ACK；
ESTABLISHED：收到客户端ACK时；

二、数据传输

双方均处于ESTABLISHED状态。

三、四次挥手状态转移

• 客户端（主动关闭方）

FIN_WAIT_1：调用close()函数并发送FIN请求时；
FIN_WAIT_2：收到服务器ACK时；
TIME_WAIT：收到服务器FIN请求时，并回复ACK；
CLOSED：TIME_WAIT经过2MSL后；

• 服务器

CLOSE_WAIT：收到客户端FIN请求时，并回复ACK；
LAST_ACK：调用close()函数并发送FIN请求时；
CLOSED：收到客户端ACK时。

问题1：为什么需要TIME_WAIT？

1、防止ACK丢失时，服务器重新FIN请求，而客户端已经CLOSED无法重传。

2、防止服务器有残留数据包发送，却发送给新建立的连接（相同IP、port），TIME_WAIT状态保证不能建立新连接。
