定义

Sc 任务不是 BPMN 2.0 规范定义的官方任务，在 Flowable 中，Sc 任务是作为一种特殊的服务
任务来实现的，主要调用springcloud的微服务使用。

图形标记

由于 Sc 任务不是 BPMN 2.0 规范的“官方”任务，因此没有提供其专用图标，
而是复用了服务任务的图标：

XML内容

Sc 任务在 Flowable 中定义为一个专用的服务任务，这个服务任务的 type 属性设置为 sc。
Sc 任务的 XML 表示格式如下：

 <serviceTask id="Activity_1ip6ske" name="微服务回调" flowable:type="sc">
    <extensionElements>
        <flowable:field name="serviceId">
            <flowable:string>flow-center</flowable:string>
        </flowable:field>
        <flowable:field name="url">
            <flowable:string>/api/order/getOrderInfo</flowable:string>
        </flowable:field>
        <flowable:field name="method">
            <flowable:string>POST</flowable:string>
        </flowable:field>
        <flowable:field name="params">
            <flowable:expression>{"id":"liuwenjun","name":"${name}"}</flowable:expression>
        </flowable:field>
        <flowable:field name="ignoreException">
            <flowable:string>false</flowable:string>
        </flowable:field>
        <flowable:field name="saveResponseParameters">
            <flowable:string>false</flowable:string>
        </flowable:field>
    </extensionElements>
</serviceTask>

以上在流程定义的服务任务上定义 sc 类型即可。

参数说明：

属性名称	属性说明
serviceId	微服务的serviceId
url	请求的url
method	请求方式
params	请求参数
ignoreException	是否忽略异常
saveResponseParameters	是否返回结果保持到流程实例变量中
responseVariableName	返回结果保持到流程变量的名称

注意：

1、忽略异常设置成是，组件会停留在这里

2、保留结果：汇报请求的结果保持到流程变量中去

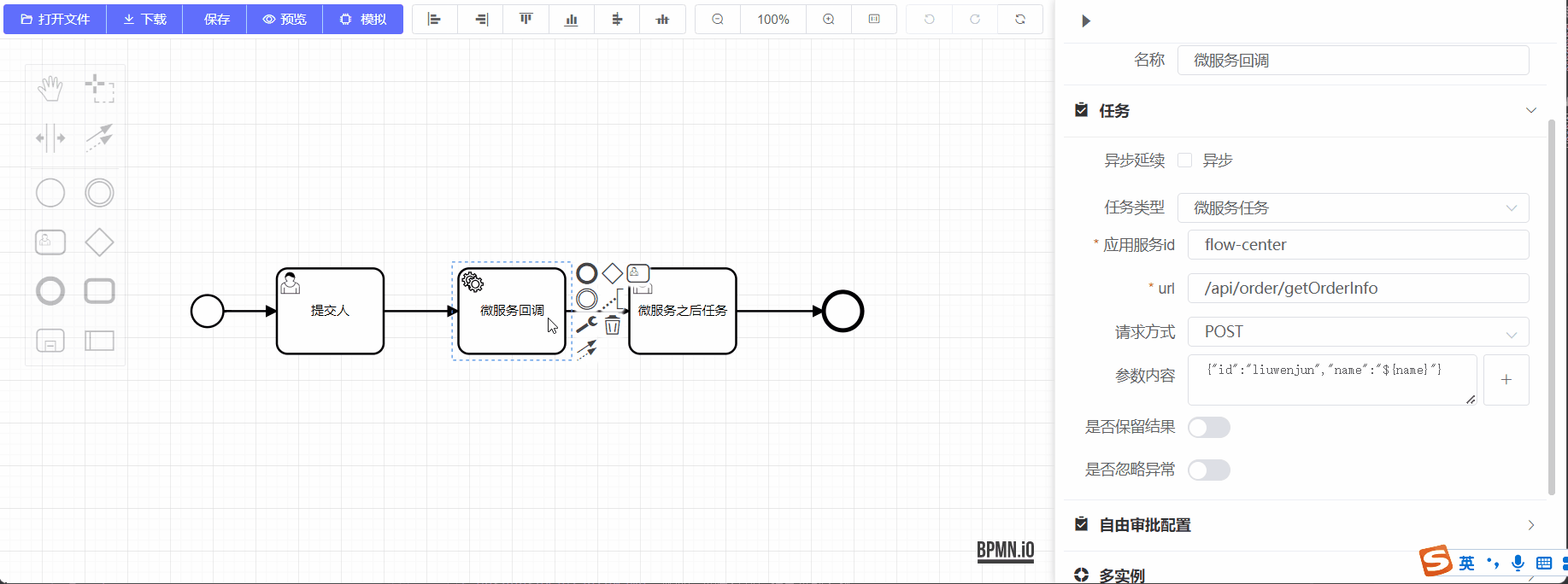

界面操作

视频地址：

微服务任务

演示demo

微服务任务
