错误开始事件

---

定义

错误开始事件可以触发一个异常子流程，它总是在另外一个流程在异常结束的时候触发。BPMN2.0 规定了错误开始事件只能使用在事件子流程（Event Sub-Process）中，该该事件不能
使用在其它流程中，包括最高级流程（Top-Level Process）、嵌套子流程（Sub-Process）和调用子流程（Call Activity）。

注意，BPMN 错误与 Java 异常不是一回事，BPMN 错误事件是建模业务异常（business exceptions）的方式，二者没有直接关联。

图形图标

错误开始事件是一个圆圈，包含一个错误事件标记。标记是白色未填充的，来表示捕获（接收）行为。

XML内容

<error id="errorStart" errorCode="501" />
<process id="errorStartEventProcess">
    <startEvent id="errorStartEvent" >
        <errorEventDefinition errorRef="theError" />
    </startEvent>
</process>

在以上 xml 代码片段中，首先定义了一个 id 属性值为 theError 的错误，然后在开始事件中使用 errorEventDefinition 元素引用该 error，从而构成了一个错误开始事件。

注意：错误开始事件不能独立存在，必须是其他事件的子流程。

界面操作

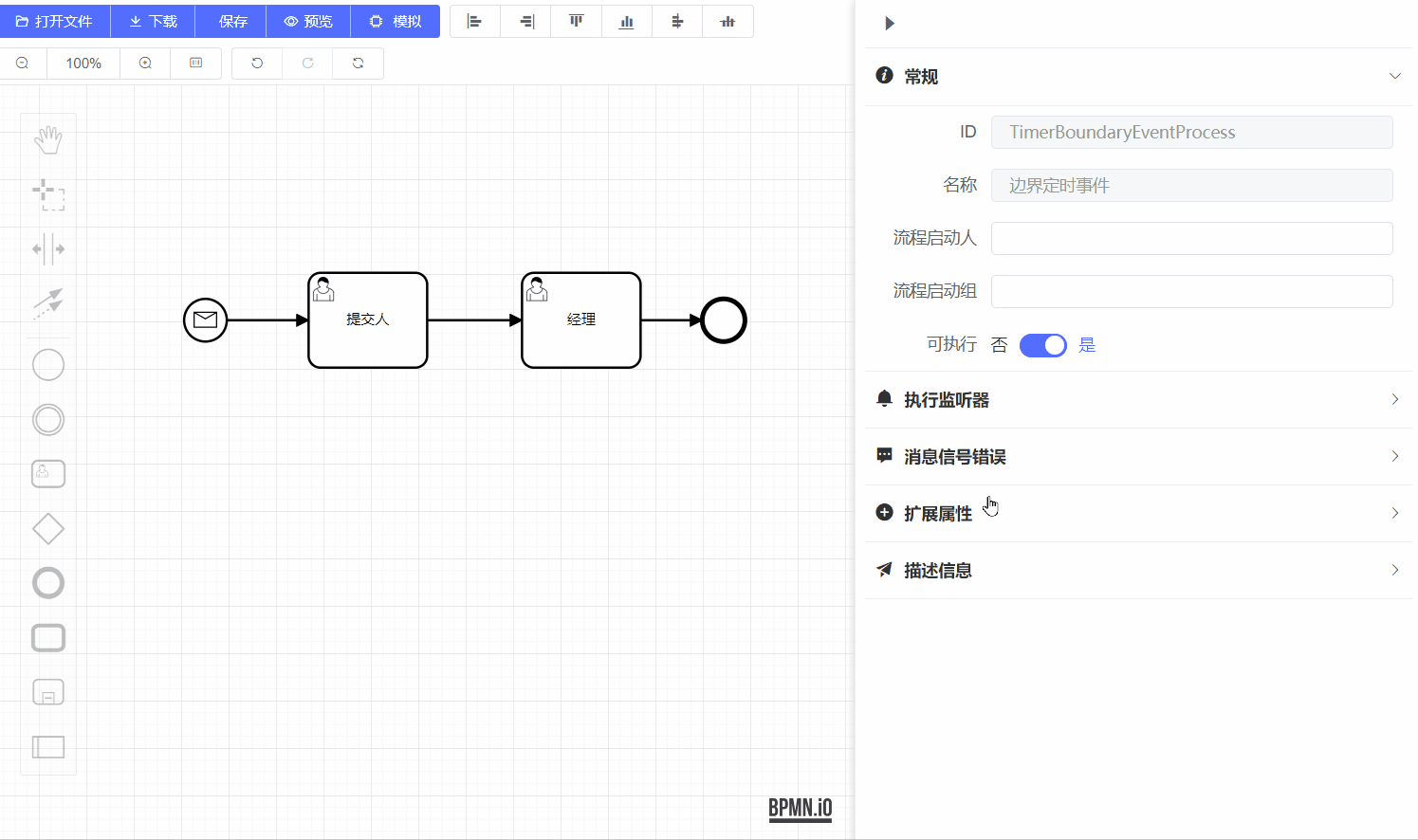

错误定义

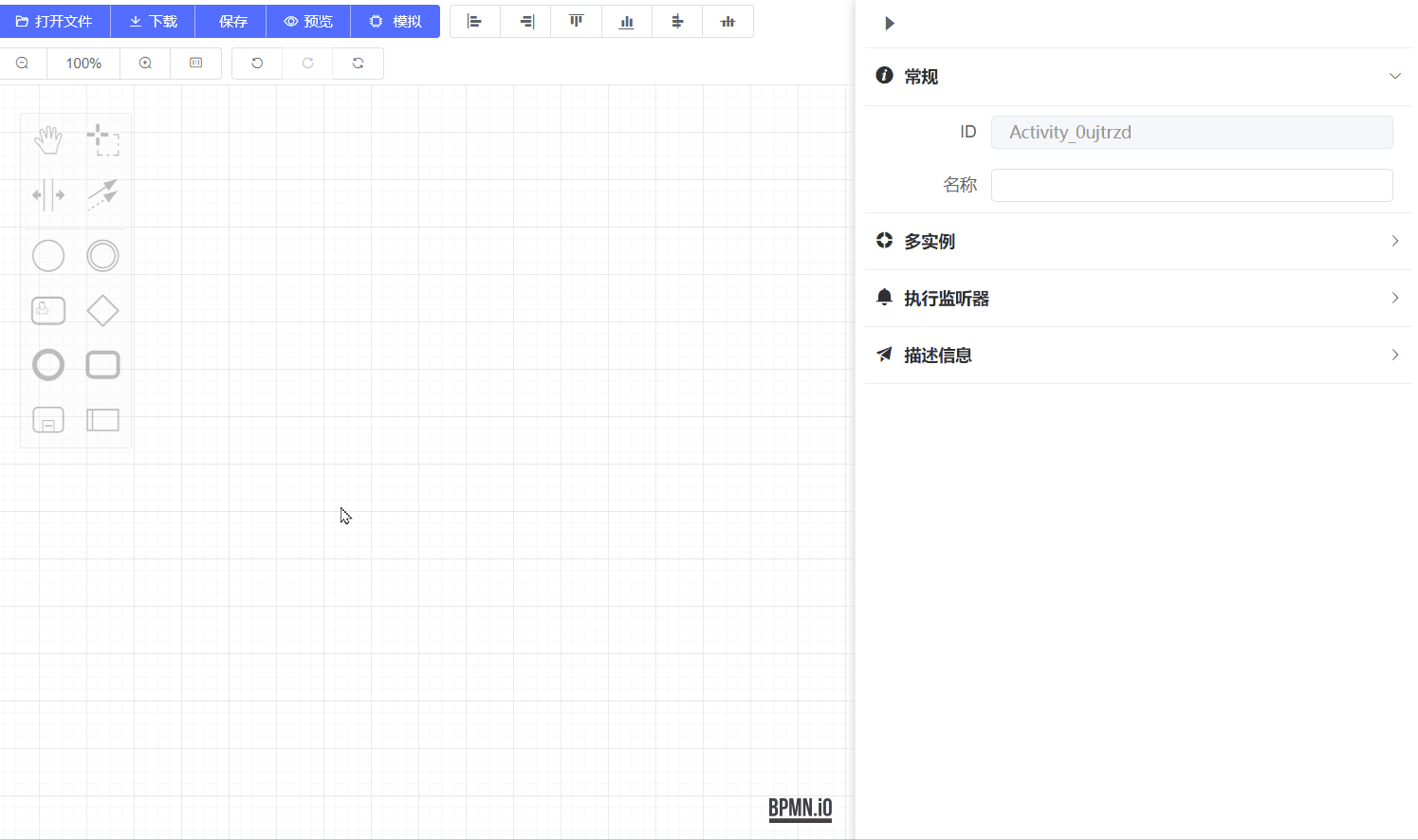

错误选择

使用示例

两种方式触发错误开始事件

1、错误结束事件抛出错误（注：错误结束事件也选择的是同一个错误定义）

2、自动执行主流程的服务任务抛出错误，接下来子流程的错误开始事件捕获到错误后执行。

@Slf4j
public class AutomaticReviewService implements JavaDelegate {
    @Override
    public void execute(DelegateExecution execution) {
        String healthCodeStatus = (String) execution.getVariable("healthCodeStatus");
        if (!"green".equals(healthCodeStatus)) {
            String errorCode = "500";
            log.error("健康码异常，抛出BPMN错误，errorCode为：{}", errorCode);
            throw new BpmnError(errorCode);
        }
    }
}

视频地址：

错误开始事件

演示demo

错误开始事件

本文中内容和案例出自贺波老师的书《深入Activiti流程引擎：核心原理与高阶实战》，书中的介绍更全面、详细，推荐给大家。
