I2C是一种由飞利浦（现NXP）开发的IC间通信协议，常用于设备间的低速数据传输。其总线结构采用Opendrain方式，配合上拉电阻确保信号质量。I2C的工作模式包括主从模式，且对上拉电阻的选取有特定要求，以防止信号畸变。此外，文章还涉及I2C的信号源端匹配、电平转换和常见问题分析。
I2C的历史
I2C(Inter-Intergrated Circuit)，是NXP(前身飞利浦）开发的通信协议（UM10204)，主要用来做IC之间的通信。

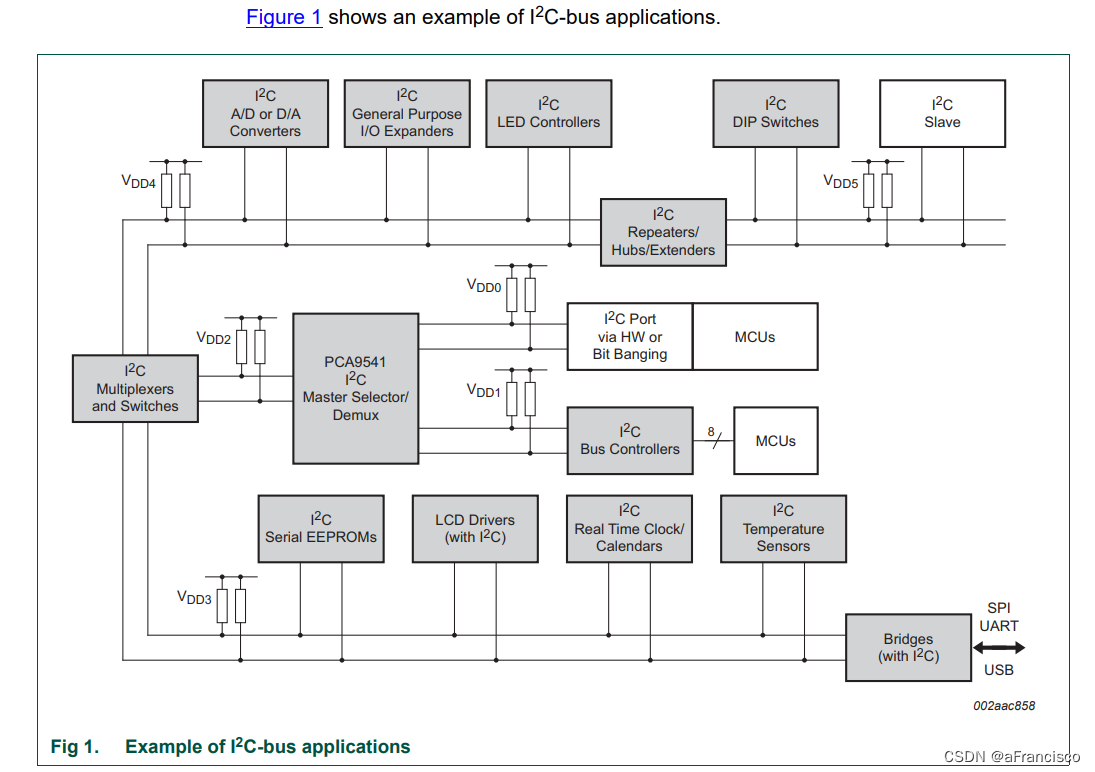

- I2C的应用：支持哪些典型设备。

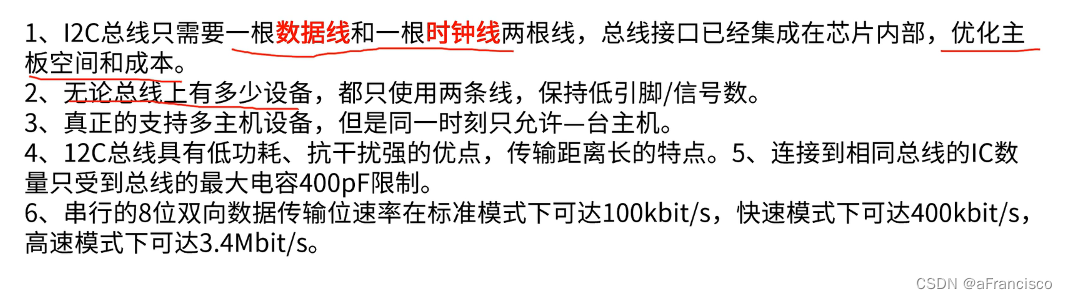

- I2C的优势：
I2C的总线结构和工作模式

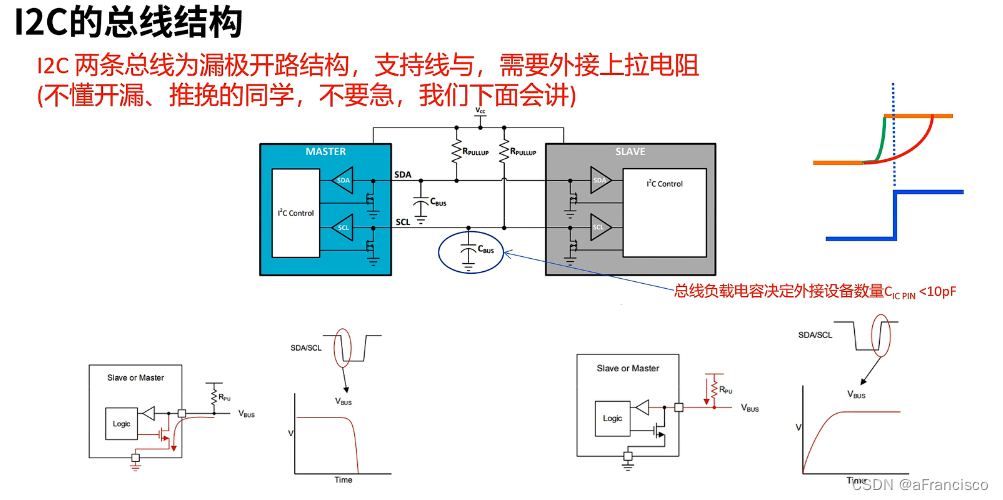

- I2C总线结构

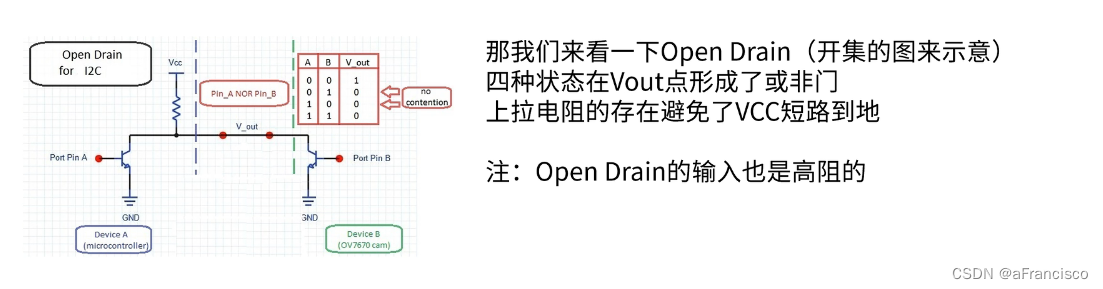

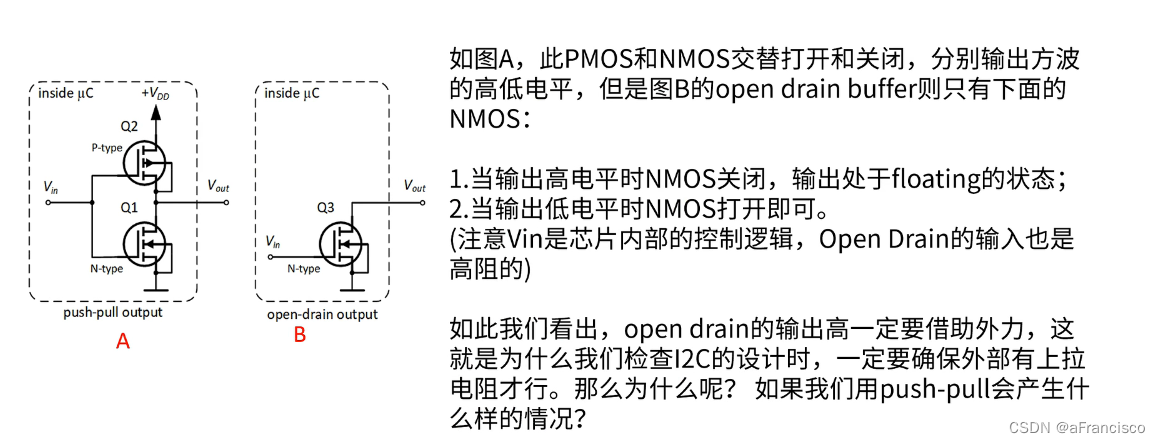

- I2C为什么要使用Open drain

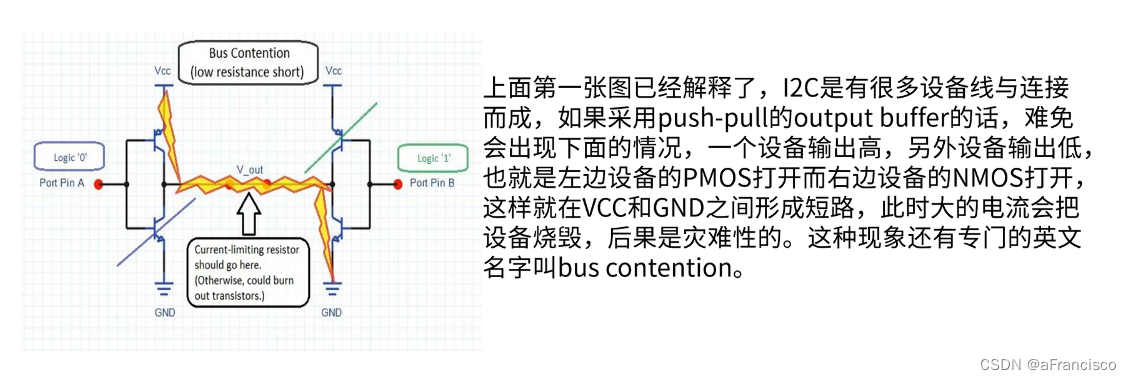

为什么不能使用普通的push-pull，而一定要用open drain。
- 当输出高电平时，PMOS打开NMOS关闭；
- 当输出低电平时，PMOS关闭NMOS打开；
由上图可知为何一定要用open drain加上拉电阻的方式。上拉电阻的阻值选择不能太大也不能太小。
上拉电阻太大，会导致两个后果，一是芯片接收端的驱动能力不足，且上升时间不够。
上拉电阻取值太小，会导致Vol太大，芯片低电平下不来。极端例子是上拉电阻为0时，不能产生低电平。

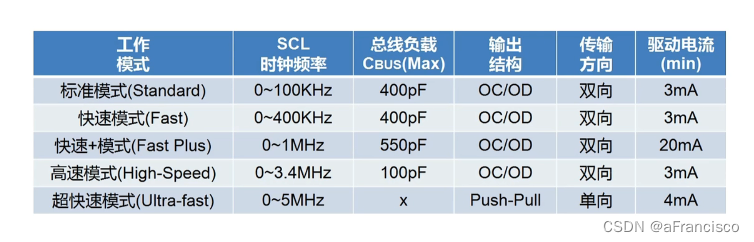

- I2C的工作模式

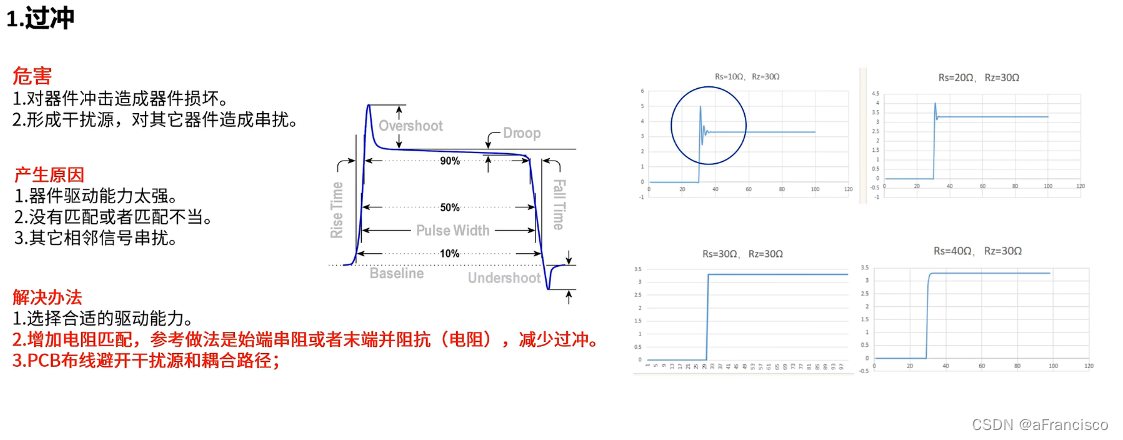

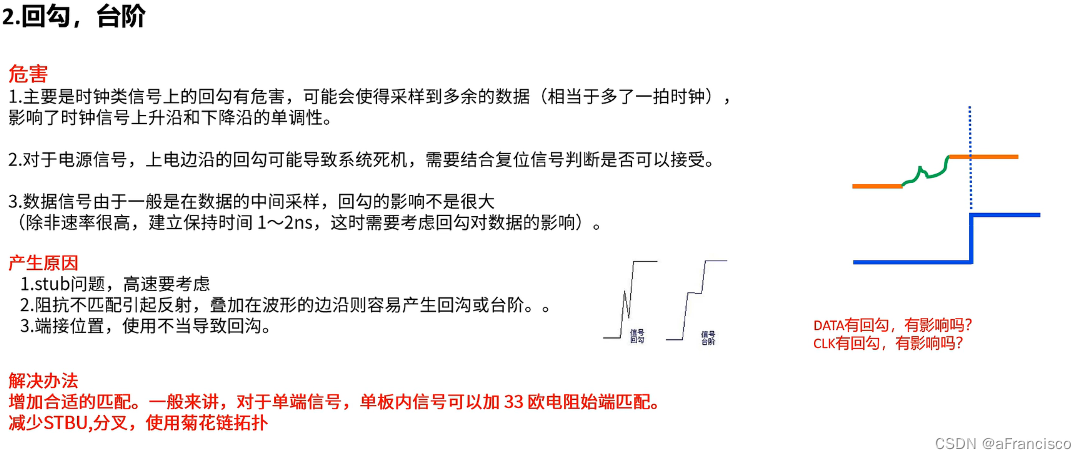

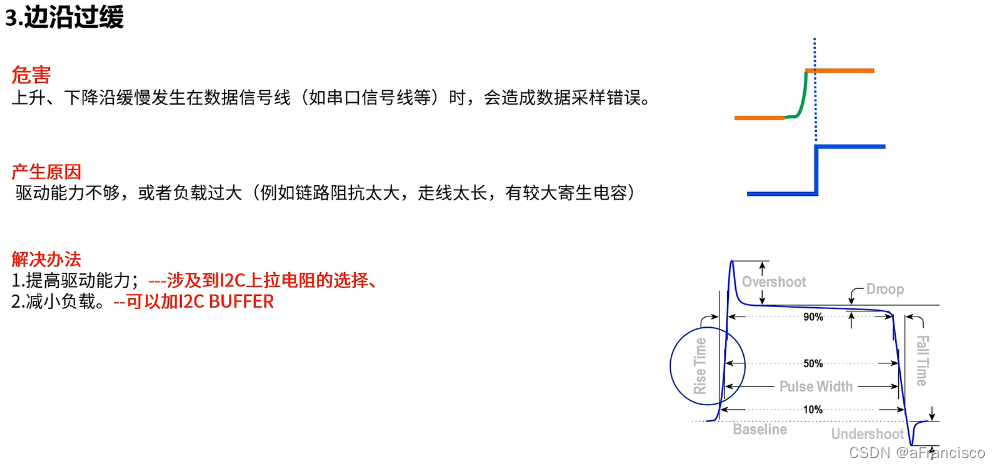

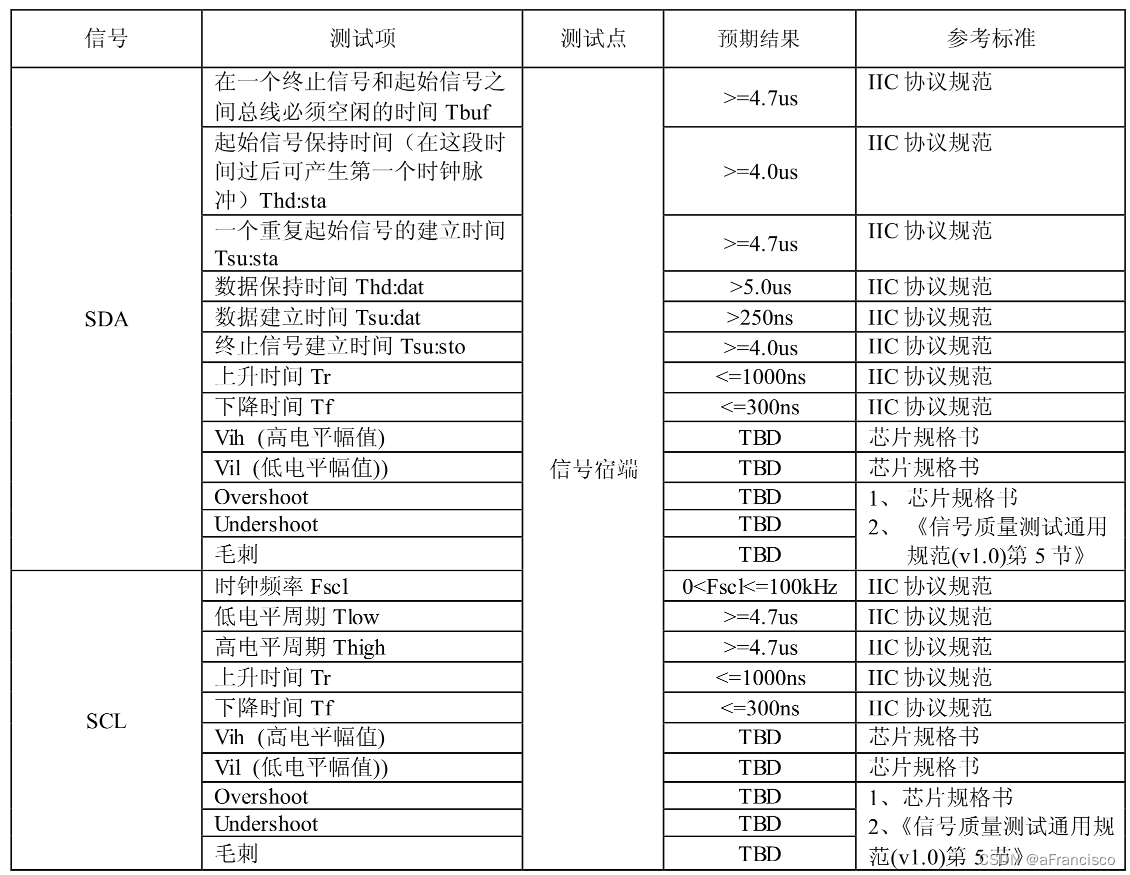

I2C测试及常见问题波形
详细可参考**《I2C总线信号质量&信号完整性测试方法与规范》**
I2C的串阻和上拉电阻的取值
- I2C信号源端加33欧姆串阻作源端匹配

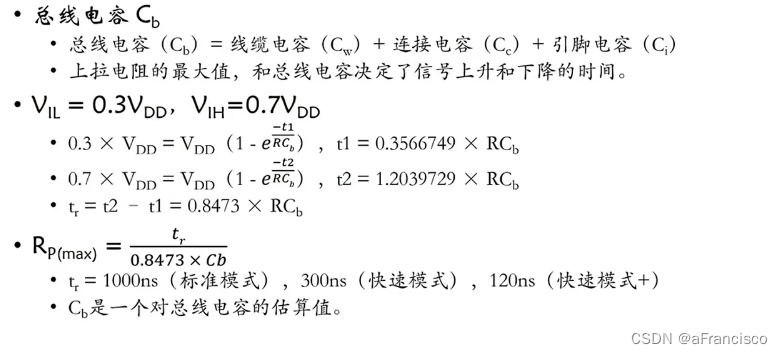

- 上拉电阻的最大值计算

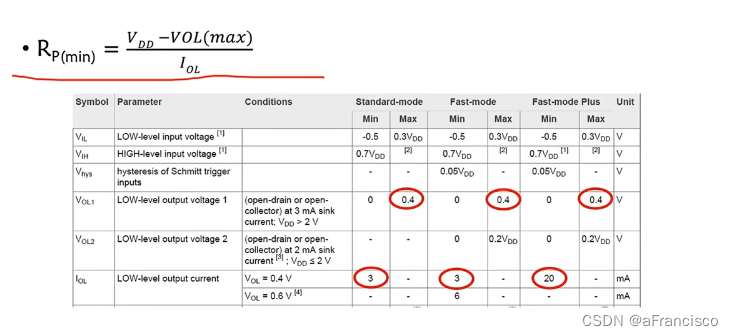

- 上拉电阻的最小值计算

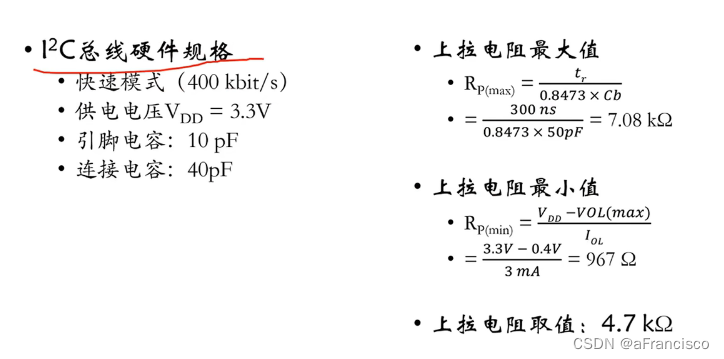

- 实例

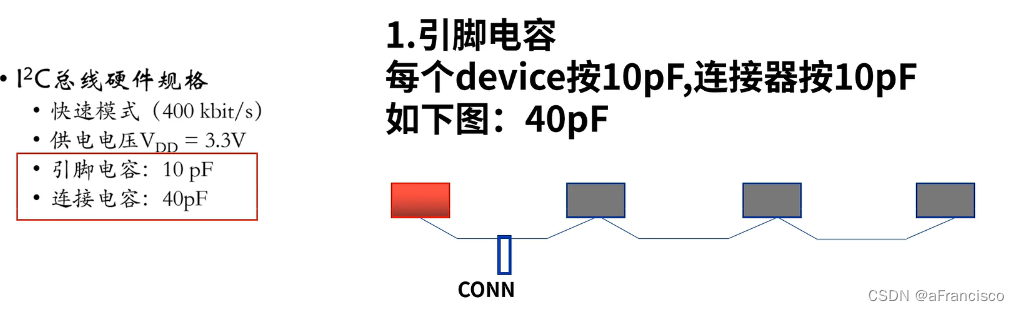

- BUS电容怎么算

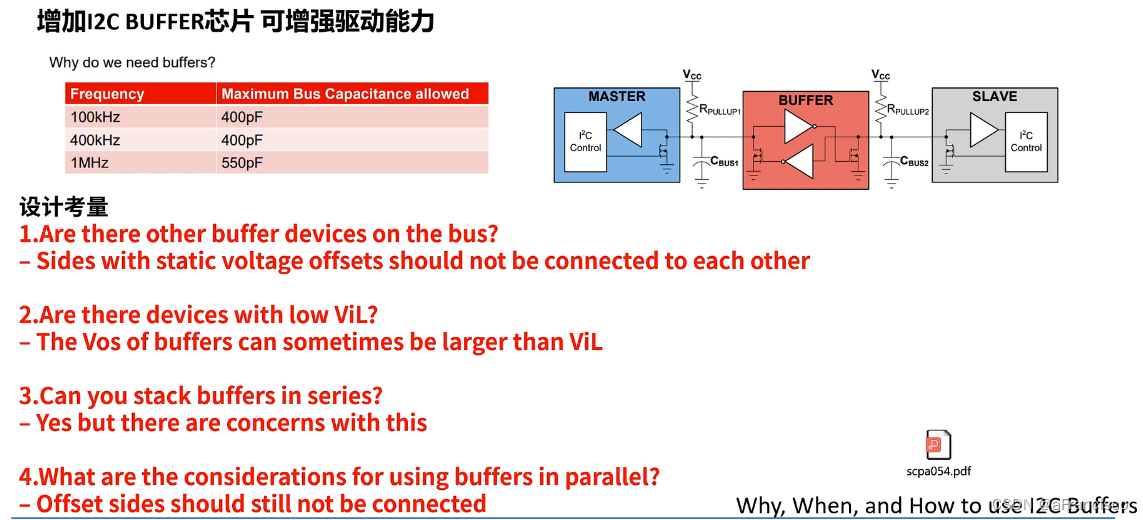

I2C BUFFER和SWITCH IC

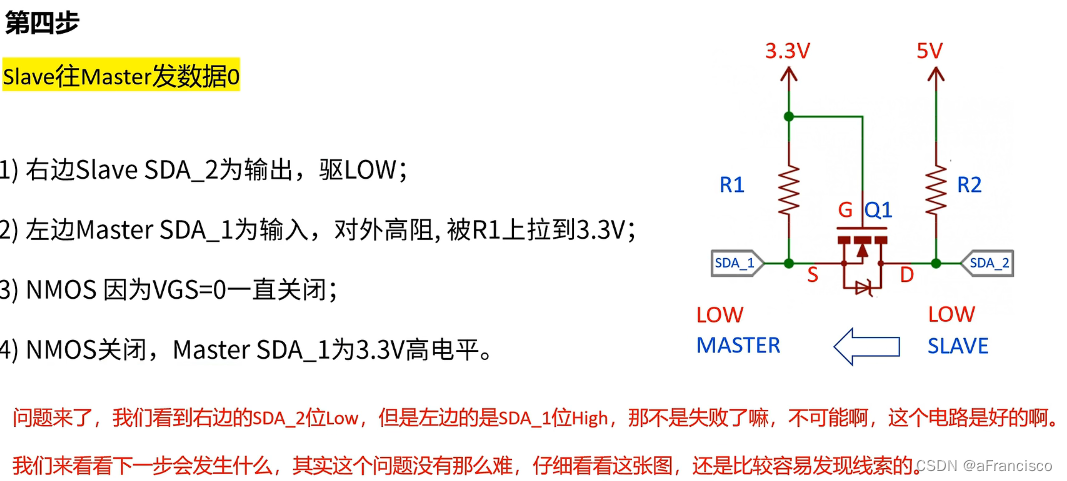

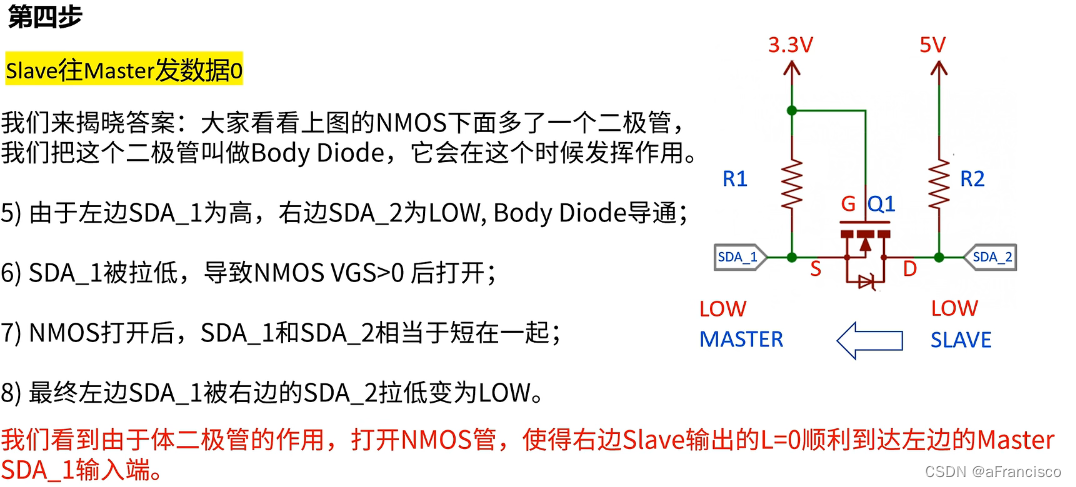

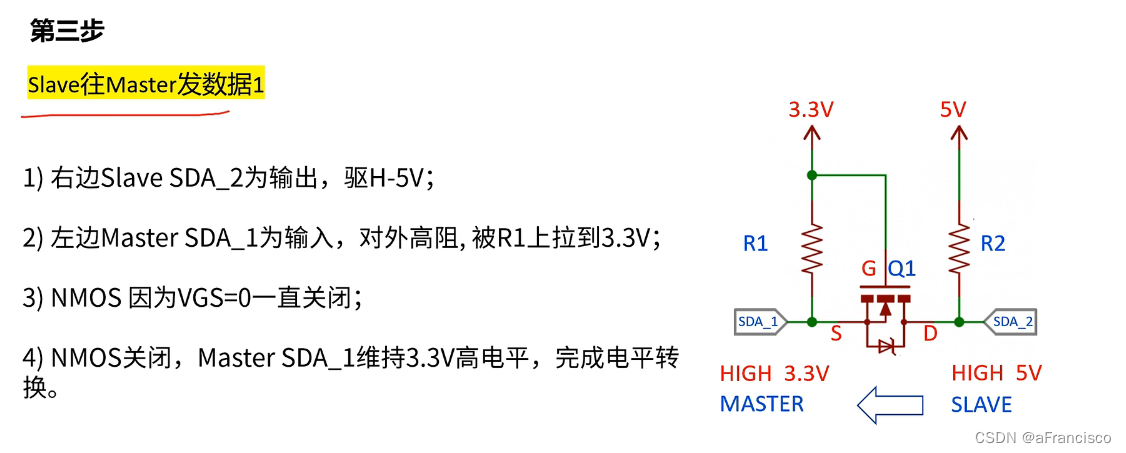

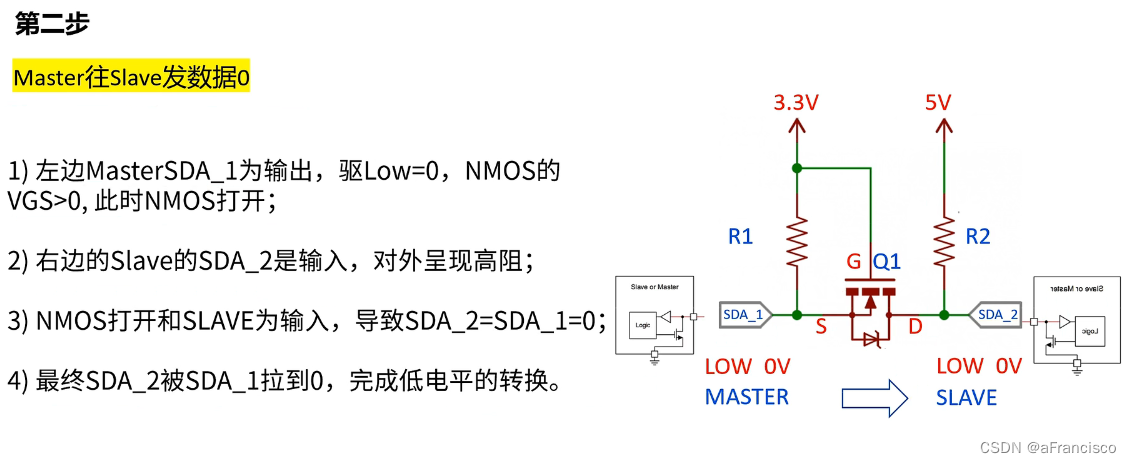

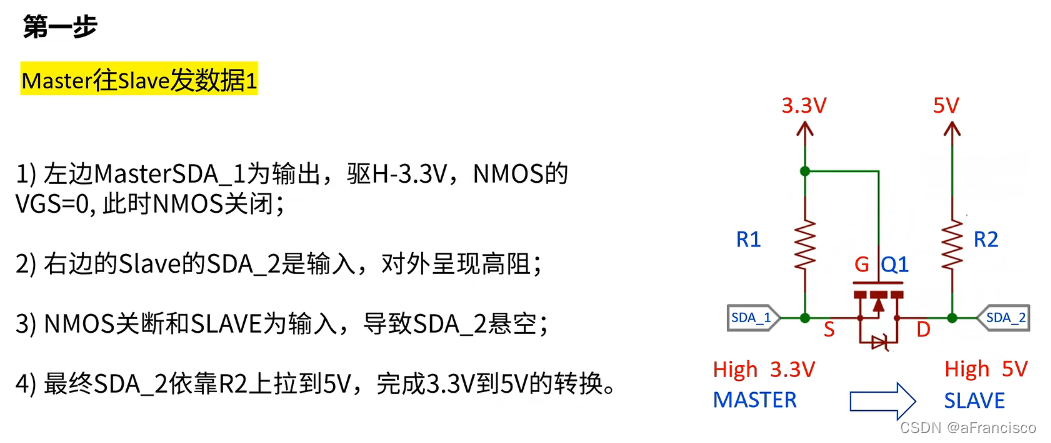

I2C的电平转换线路
