（这几天在使用vtkAxesActor的时候发现一些问题和解决办法，特此记录一下）

注：

1.VTK版本是8.2.0；

2.主要是设置xyz标注（label）时碰到的问题；

3.如果有其他更好的方式，欢迎在评论区留言.

正文

创建一个坐标轴actor并渲染：

vtkSmartPointer<vtkAxesActor> axesActor = vtkSmartPointer<vtkAxesActor>::New();
axesActor->SetAxisLabels( 1 ); // 设置显示label

1.设置标注（vtkCaptionActor2D）字体颜色

在使用的过程中，发现下面方式不起作用：

vtkCaptionActor2D* xAxisCaptionActor = axesActor->GetXAxisCaptionActor2D();
xAxisCaptionActor->GetProperty()->SetColor( 1, 0, 0 );//修改X字体颜色为红色

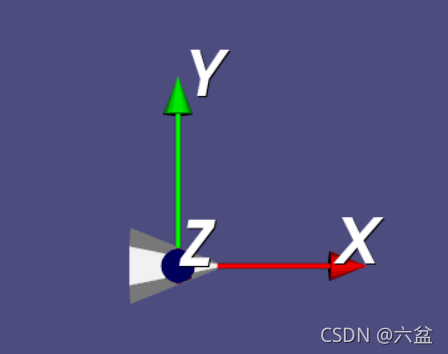

效果：

然后经过我研究，下面这种方式是可以实现的：

vtkTextProperty* captionTextProperty = xAxisCaptionActor->GetCaptionTextProperty();
captionTextProperty->SetColor( 1, 0, 0 );

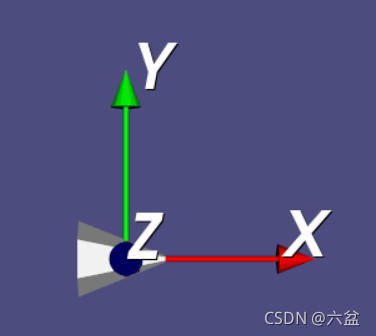

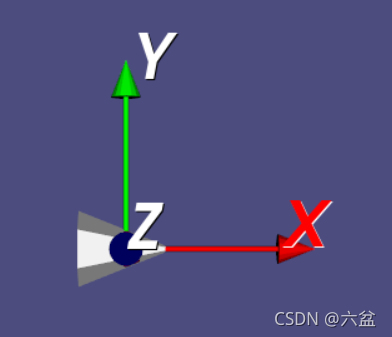

效果：

2.设置标注（vtkCaptionActor2D）字体大小

// 方式一和方式二原理一样

// 方式一：
//xAxisCaptionActor->SetPosition2( 0.5, 0.2 );
// 方式二：
xAxisCaptionActor->SetWidth( 0.5 );
xAxisCaptionActor->SetHeight( 0.2 );
// 方式三：
xAxisCaptionActor->GetTextActor()->SetTextScaleModeToNone();
// 默认是SetTextScaleModeToProp，导致设置字体大小不起作用
// SetTextScaleModeToViewport也能起作用
xAxisCaptionActor->GetCaptionTextProperty()->SetFontSize( 70 ); // 字体大小设置为70

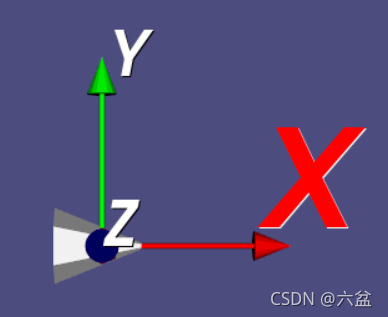

效果：
