FTTR 如何光纤冷接？

欲启动冷接之前需准备以下工具：

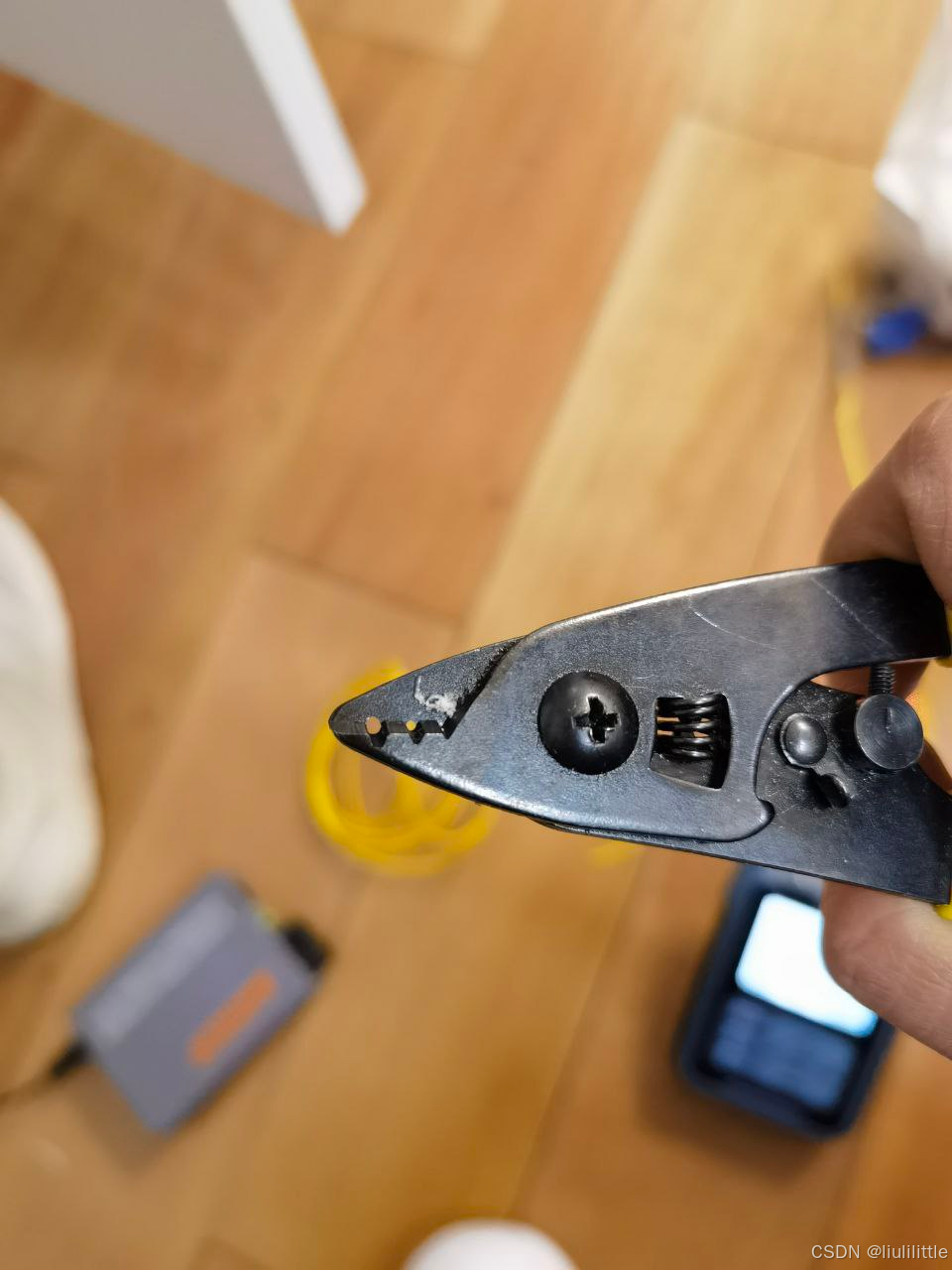

1、米勒钳

2、纤芯切割刀

3、皮线开剥器

4、冷接子

      UPC为通用接口，APC为广电接口

5、定长器（熟可不用）

6、光功率机

7、发光终端（测试机）

8、冷接皮线或跳线

9、无纤无尘布及医用级酒精

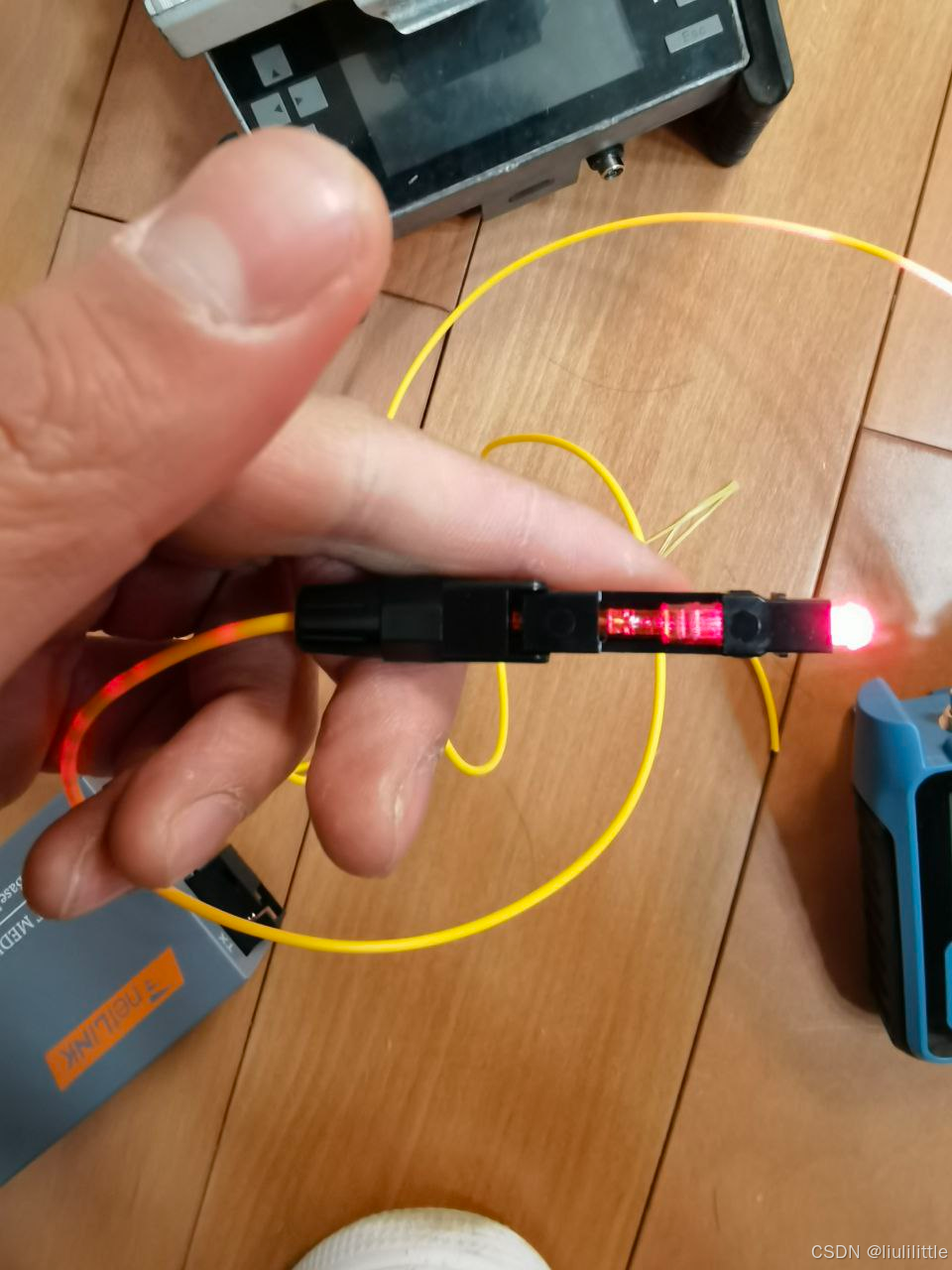

准备就绪之后：（冷接尽量开红光在接，最终成品效果会比较好）

1、准备一根欲被冷接的光纤蝴蝶线

2、米勒钳开剥皮套

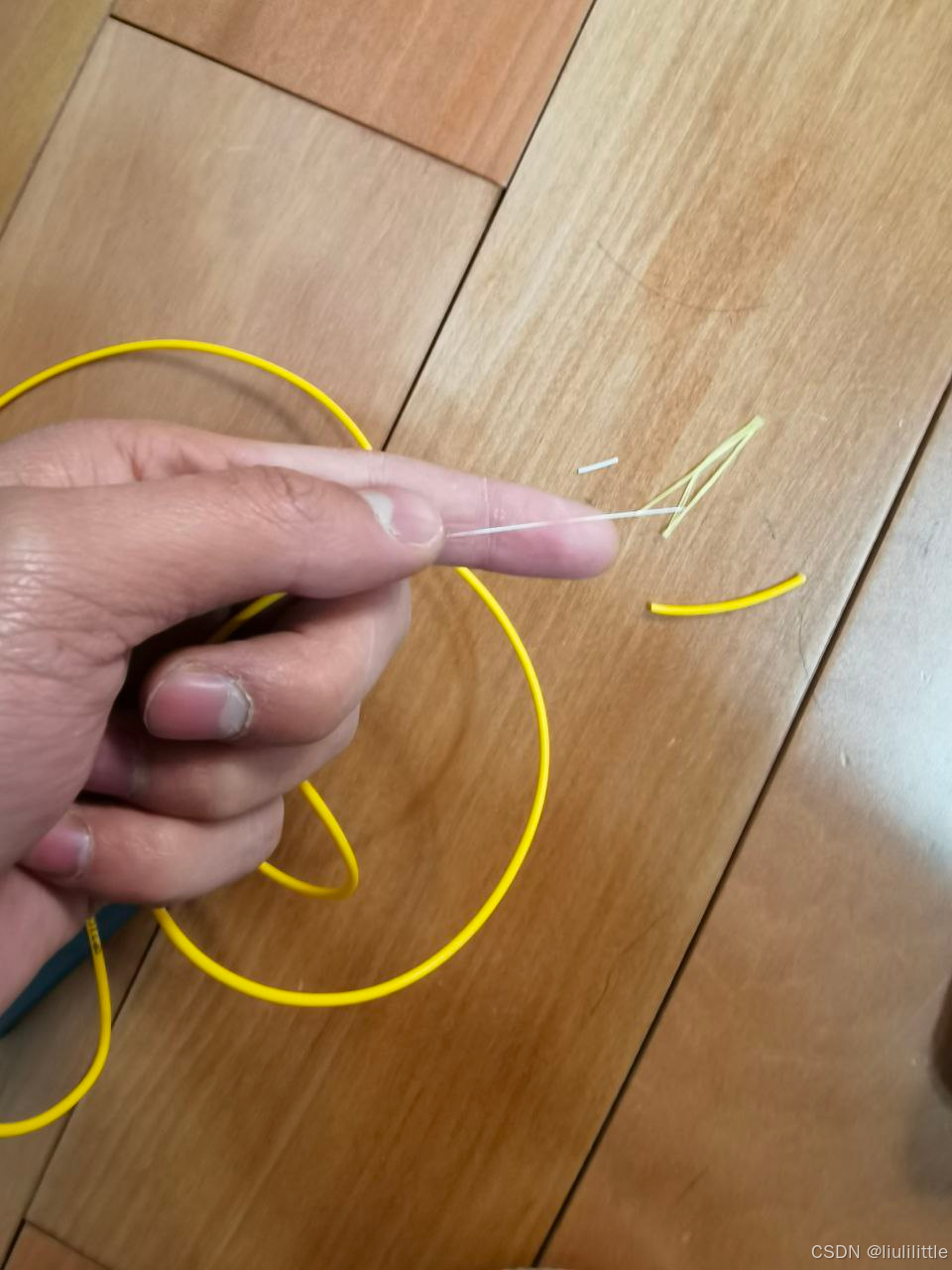

3、剪刀剪除芳纶凯夫拉线束

4、米勒钳开剥除纤芯皮套

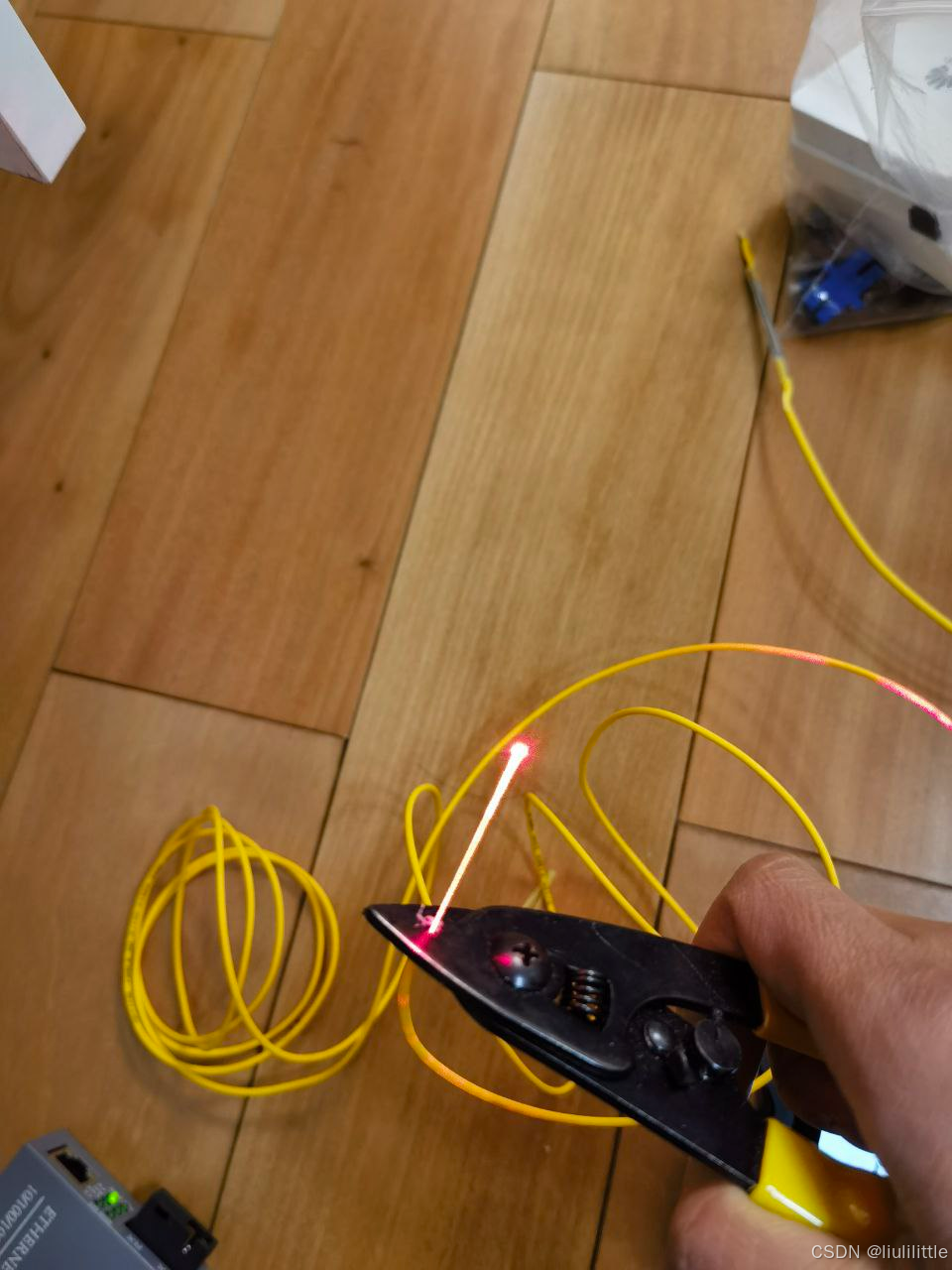

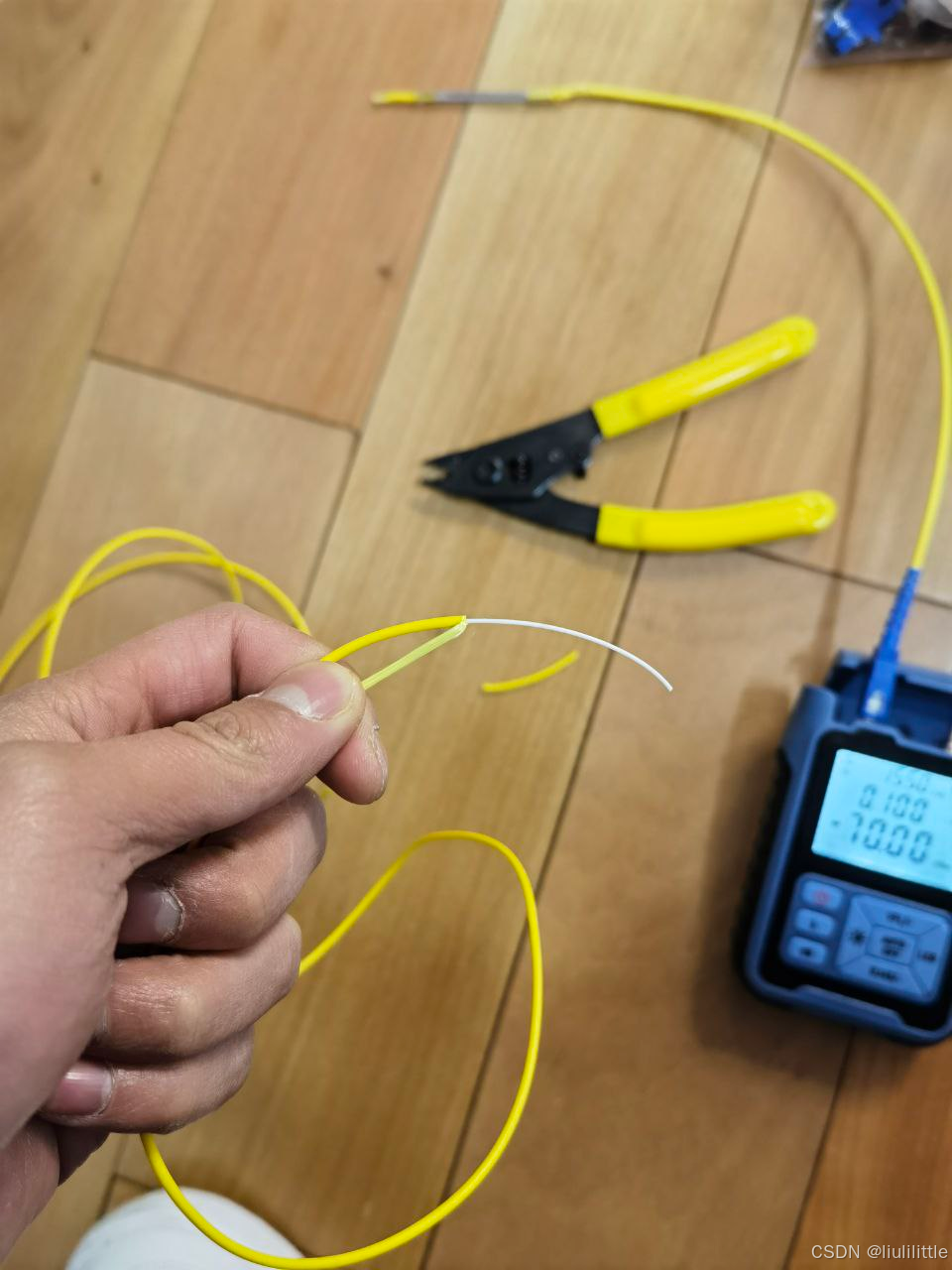

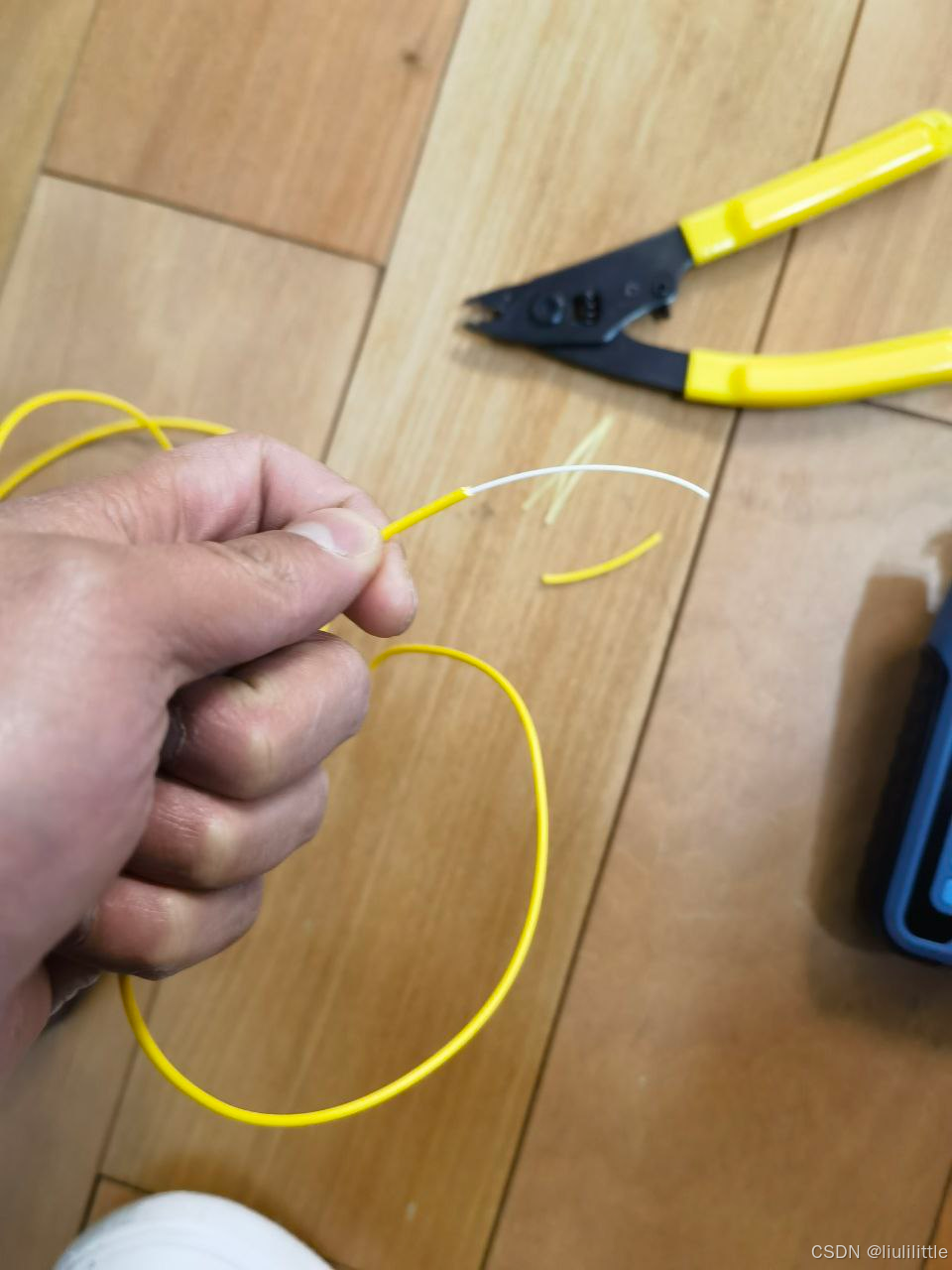

5、米勒钳开剥光纤涂覆层



通常为：白色、黄色、蓝色涂覆层

6、喷射酒精到无尘布上

7、擦拭被开剥出来的光纤 “纤芯”

8、把冷接子尾套置入光纤线上

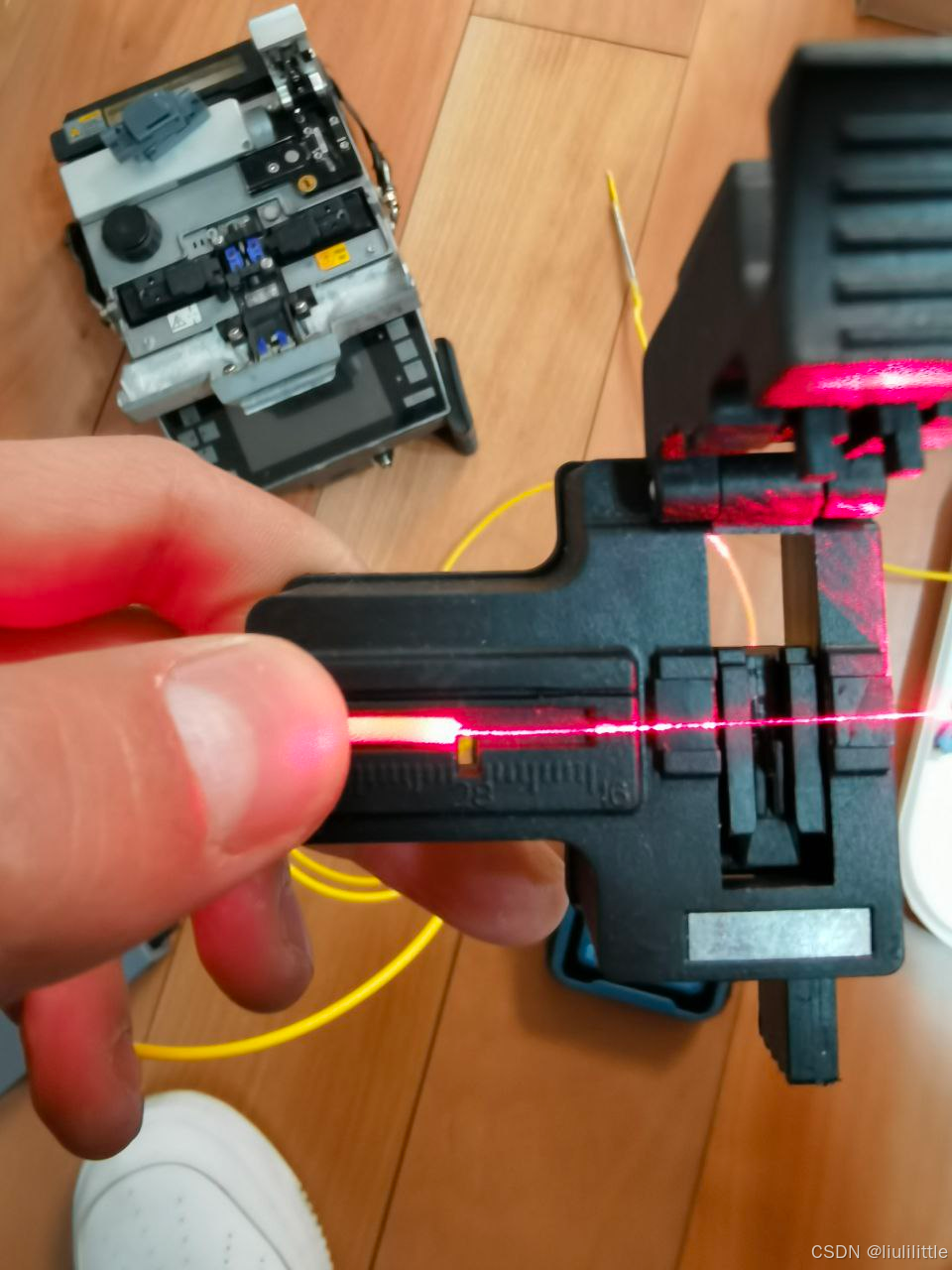

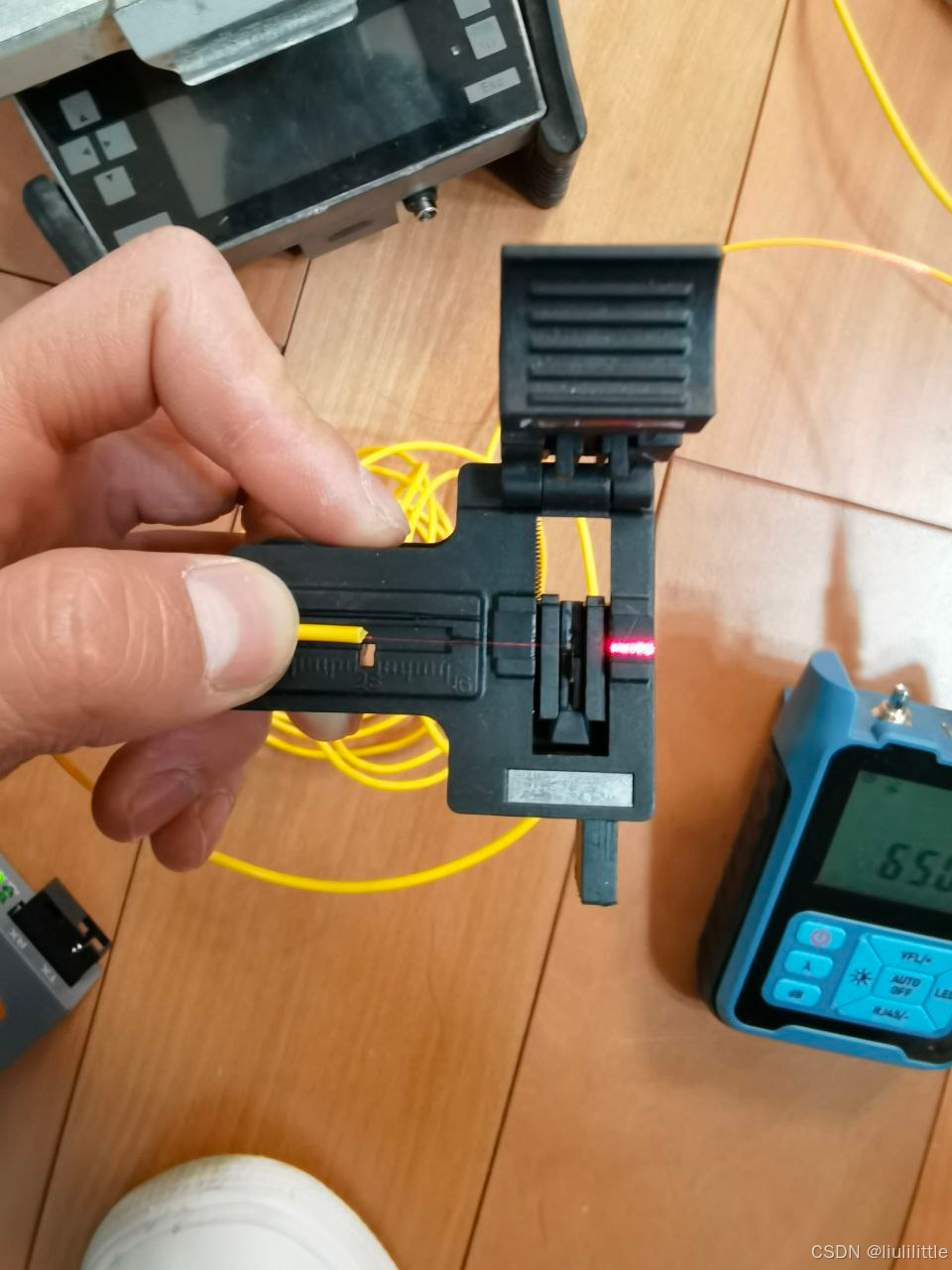

9、送入高精度光纤切割刀，定长器切割：25~28MM

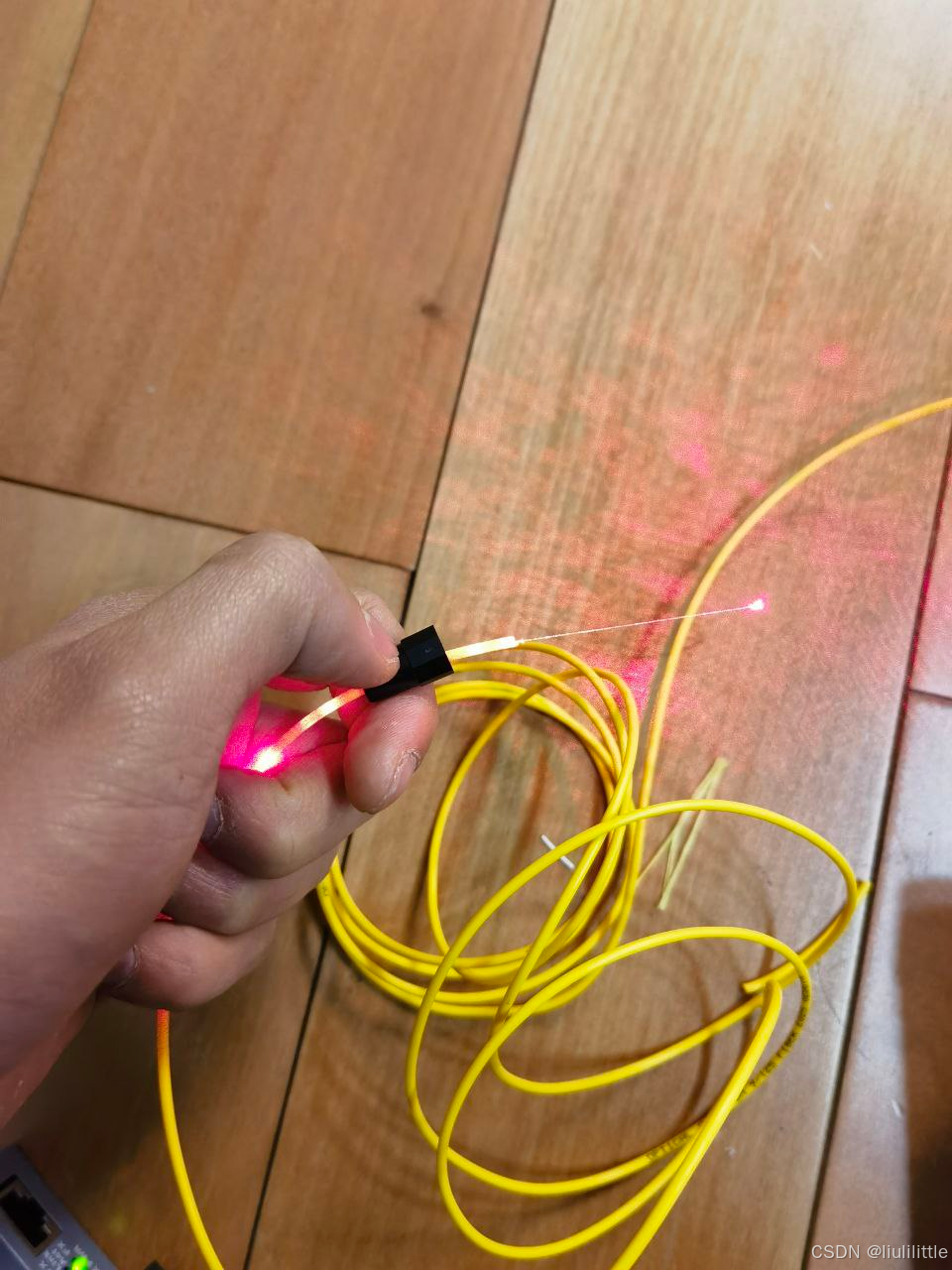

10、切割后检查纤芯漏光及端面平整度，UPC需切越平越好，APC需尽量切成30°角斜面。

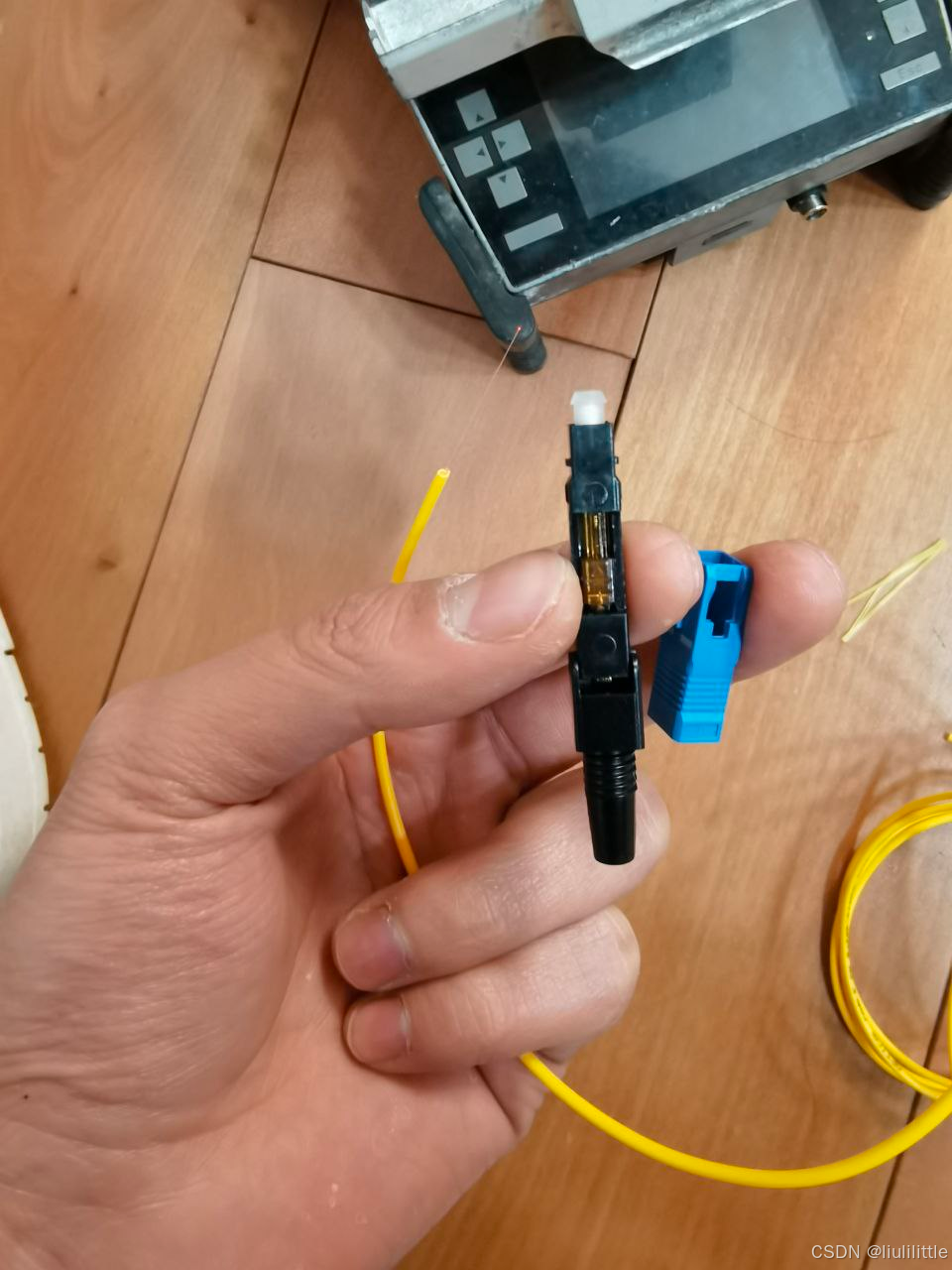

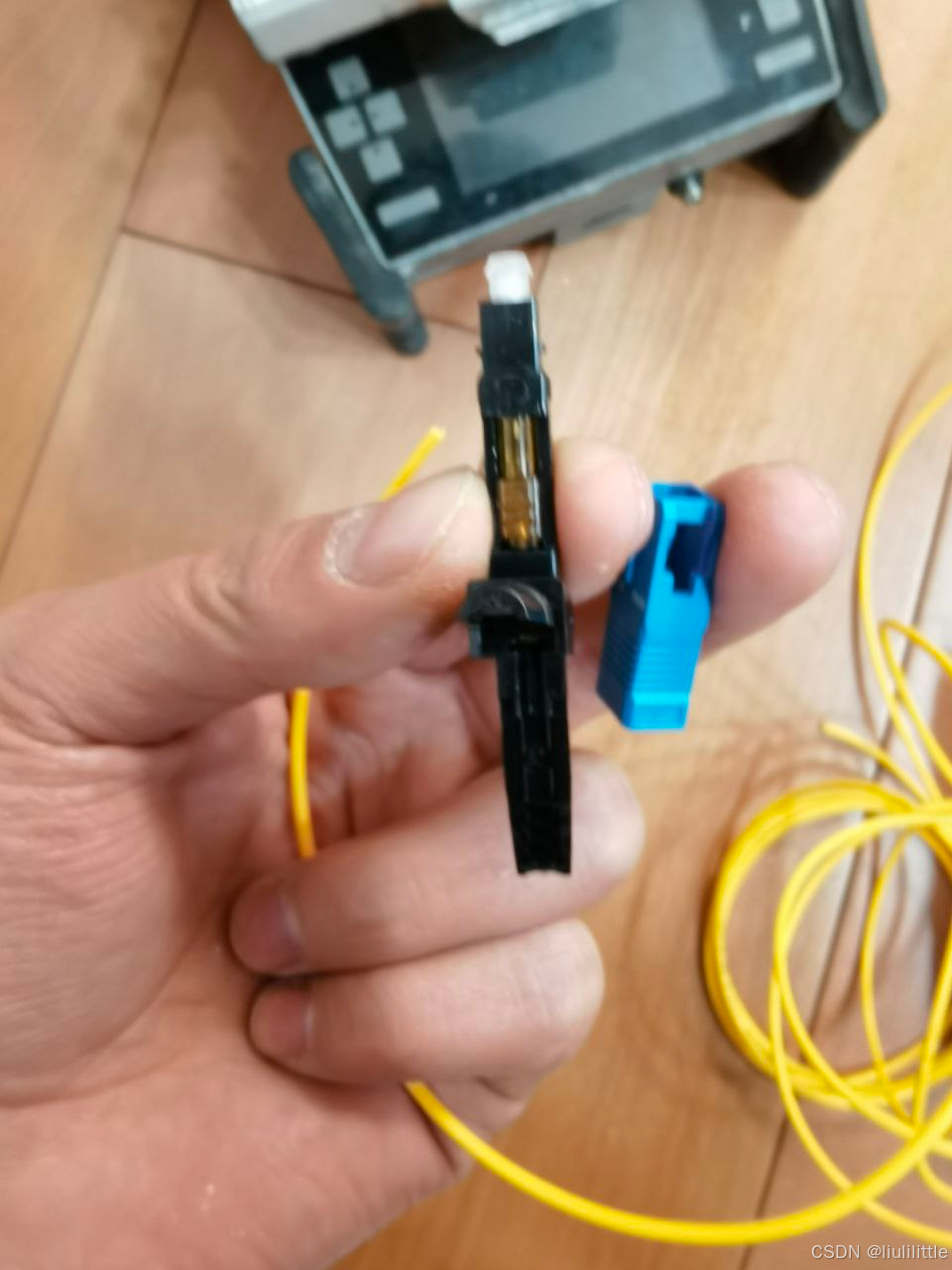

11、拿出冷接子并拔出纤头卡套



12、抬起束线压盖

13、将纤芯平稳插入冷接子，并轻微弯曲

14、束上冷接子尾套卡紧皮线

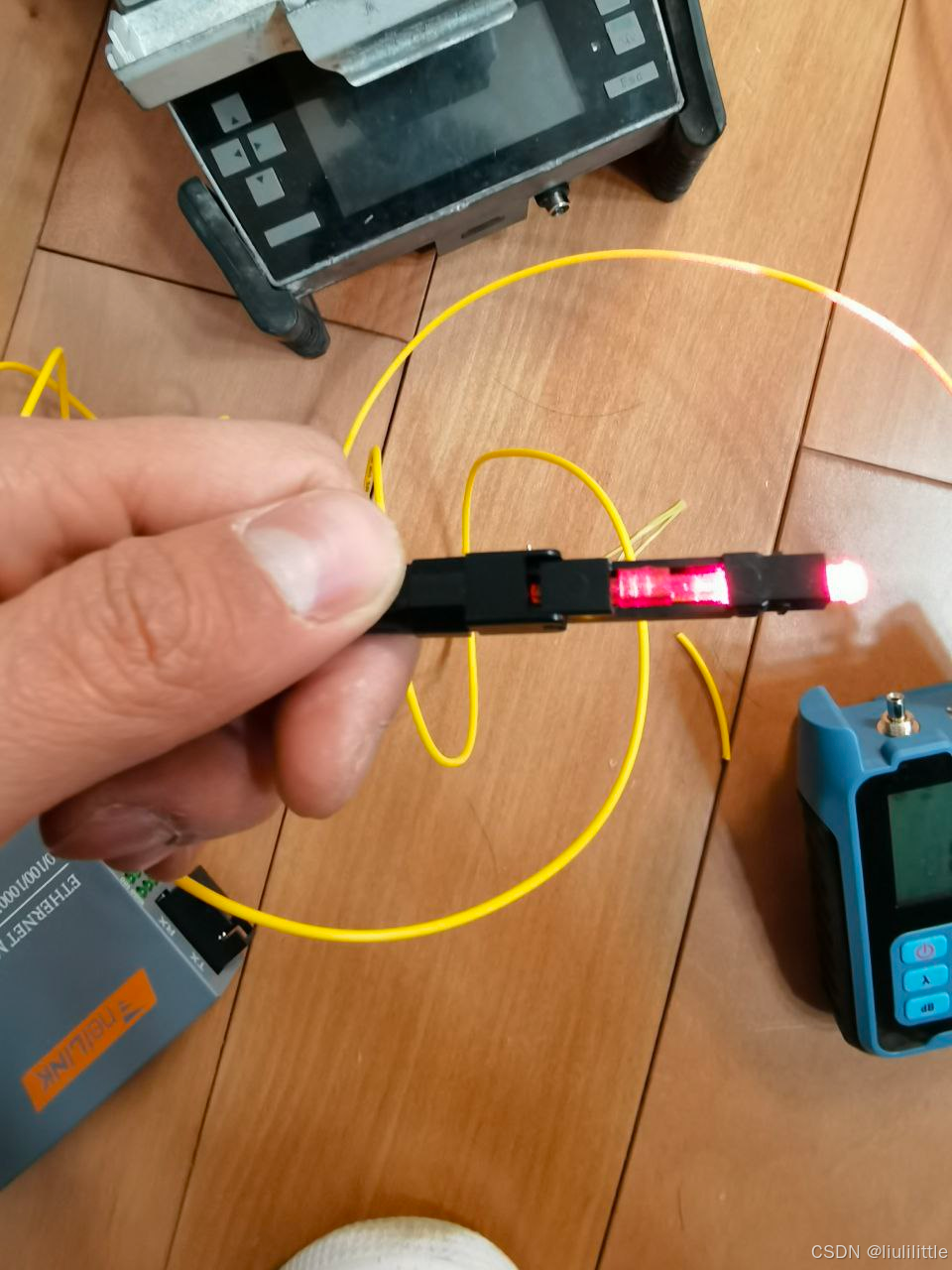

15、上推冷接子纤芯卡扣，扣紧并拉入纤芯到耦合液对接端面

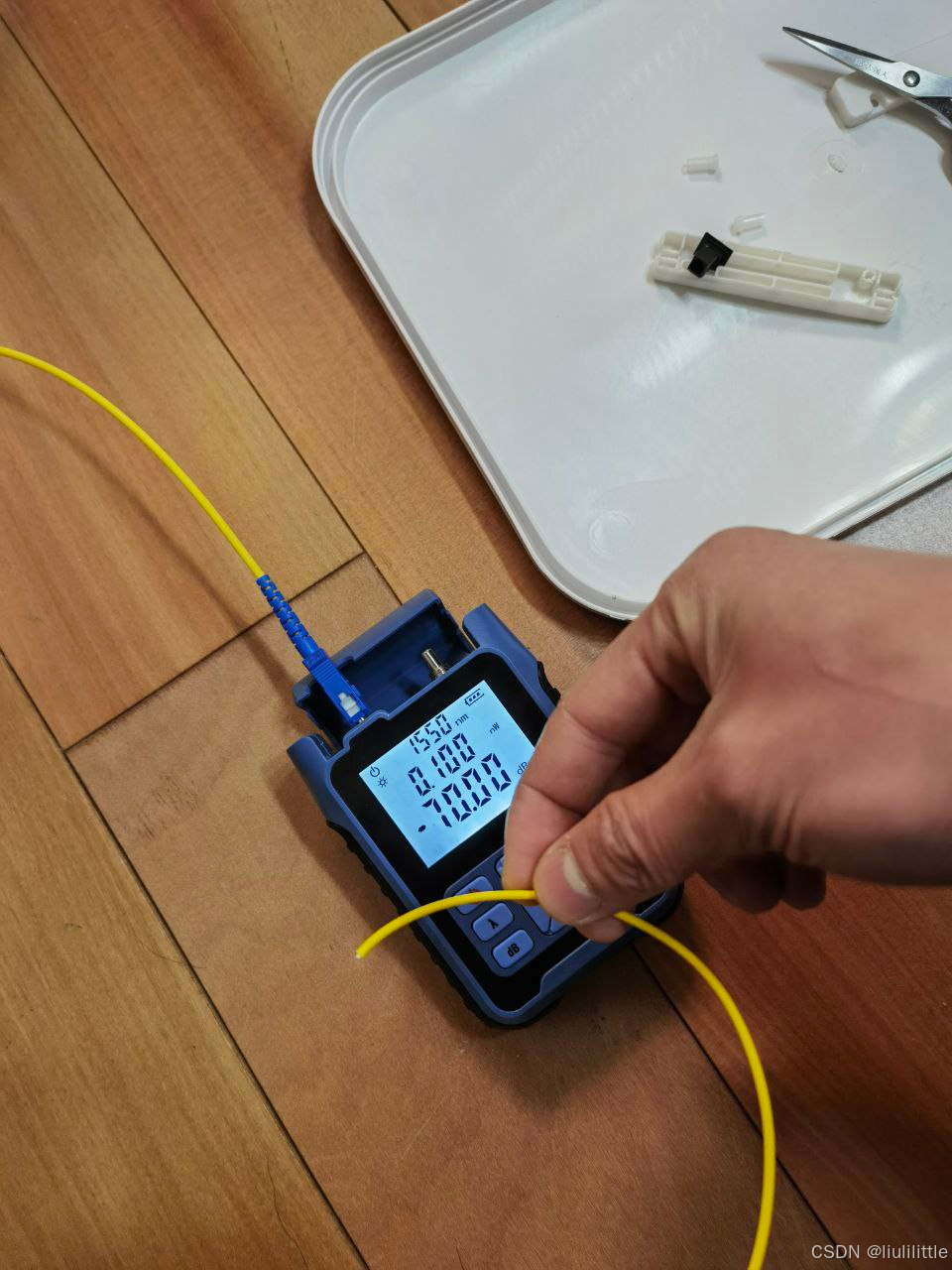

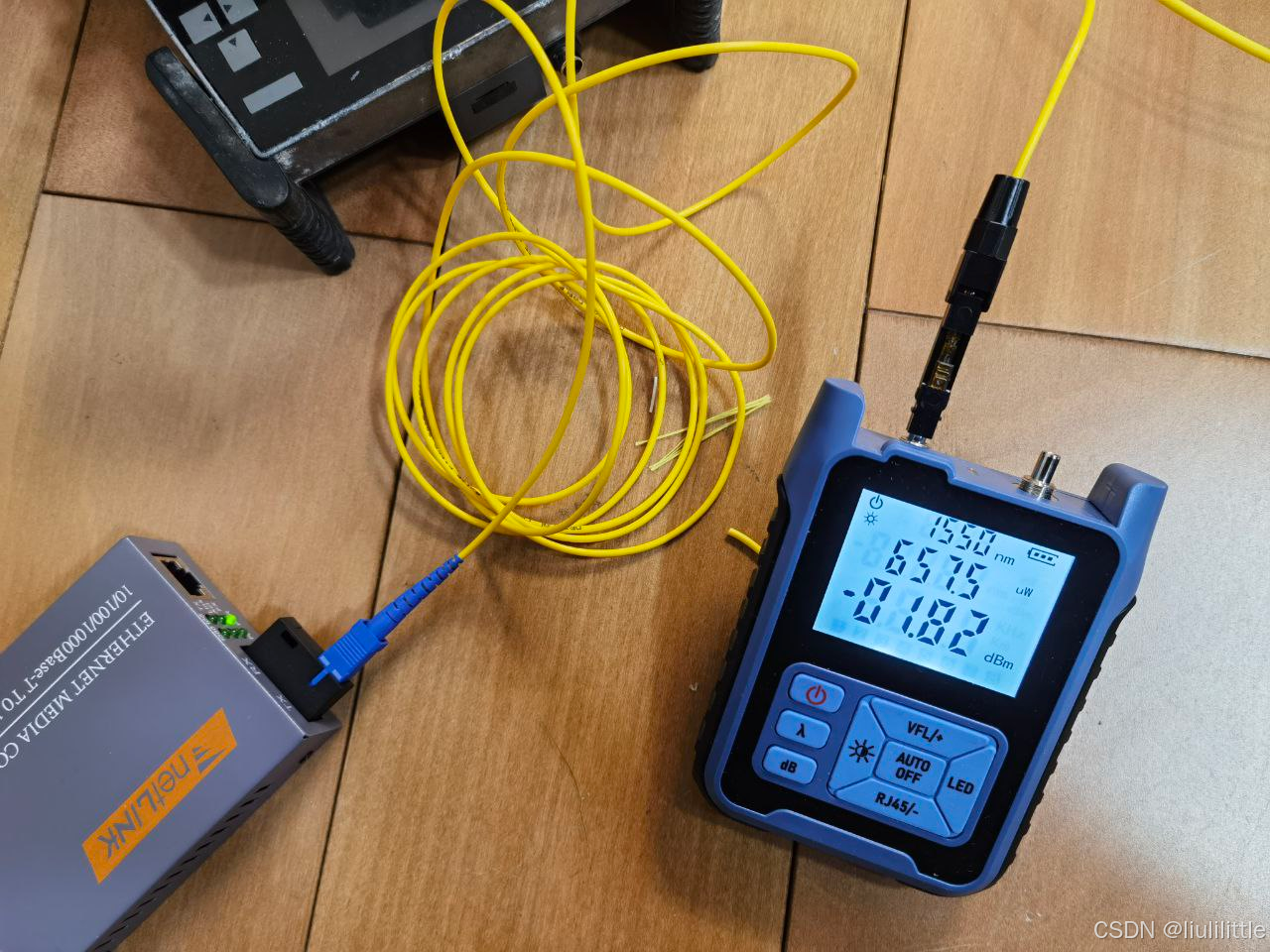

16、测光功率计，评估冷接质量

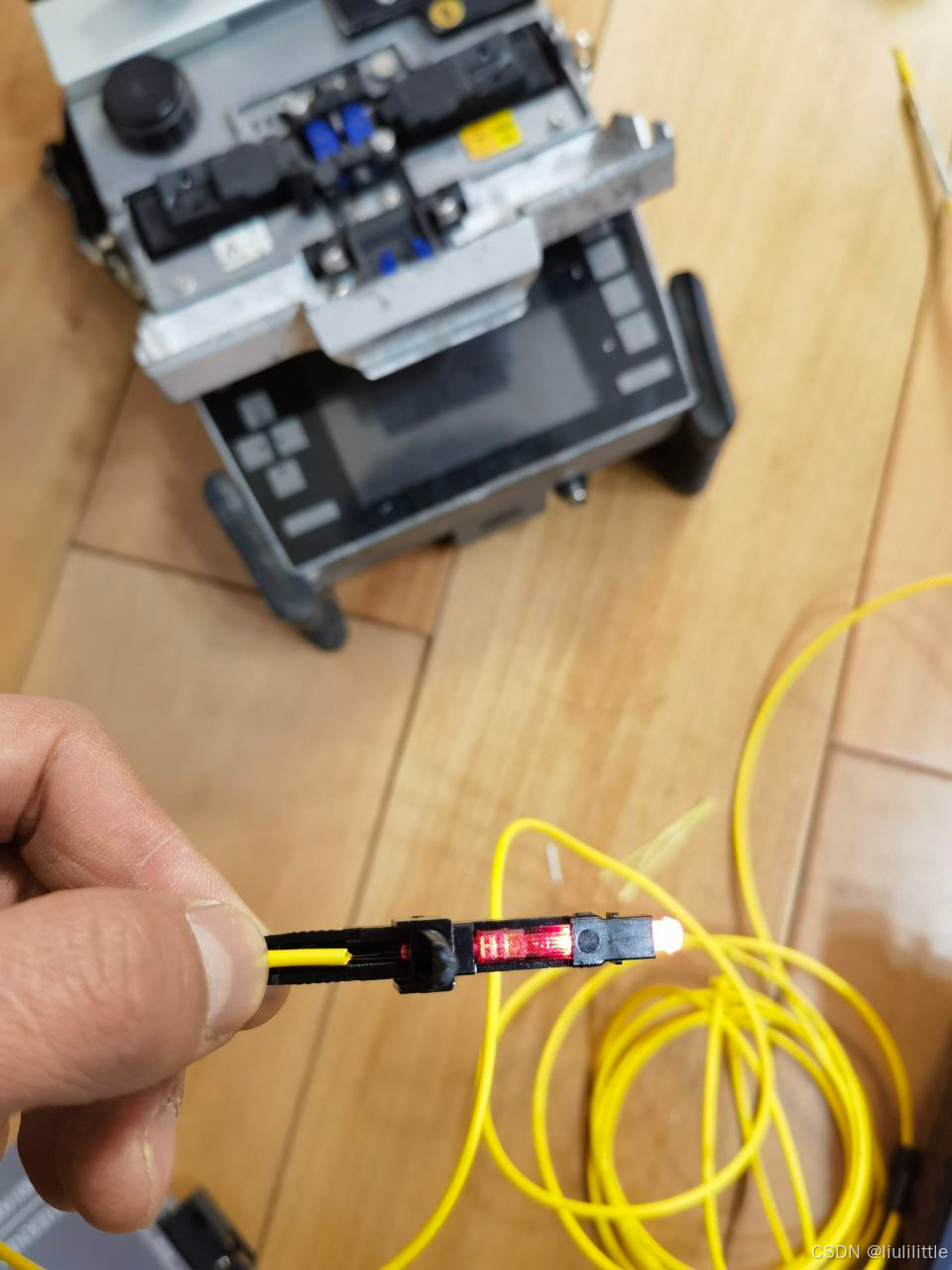

17、扣上纤头卡套，至此冷接完成
