01.初识 TMS570LC43 以及 IDE 安装

文章目录

01.初识 TMS570LC43 以及 IDE 安装

一、TMS570LC43 介绍

我们使用 TI 的官方 LAUNCHXL2-570LC43 开发套件 | TI.com.cn 开发板进行学习，该开发板功能齐全，且MCU的全部引脚均已引出。其采用 TMS570LC4357 芯片作为主控使用。

TMS570LC4357 设备是 Hercules TMS570 系列的一部分基于ARM® Cortex-R®的高性能汽车级MCU。TMS570LC4357器件具有片上诊断功能，包括：双 CPU 同步，CPU的内置自检（BIST）逻辑，N2HET 协处理器和片上SRAM;L1 缓存上的 ECC 保护、L2 闪存、和SRAM存储器。该器件还支持 ECC 或奇偶校验保护外设存储器和外设 I/O 上的环回功能。

TMS570LC4357 器件集成了两个 ARM Cortex-R5F 浮点 CPU，以锁步方式运行，提供1.66 DMIPS/MHz的高效性能，并且可以运行频率高达 300 MHz，提供高达 498 DMIPS。该设备支持 big-endian [BE32] 格式。

TMS570LC4357器件具有 4MB 的集成闪存和 512KB 的数据具有单位纠错和双比特错误检测功能的RAM。这该器件上的闪存是非易失性、可电擦除的和可编程存储器，采用64位宽的数据总线接口。这闪存在 3.3V 电源输入（与 I/O 电源电平相同）下运行，用于所有读取、编程和擦除操作。SRAM支持读写以字节、半字和字模式进行访问。

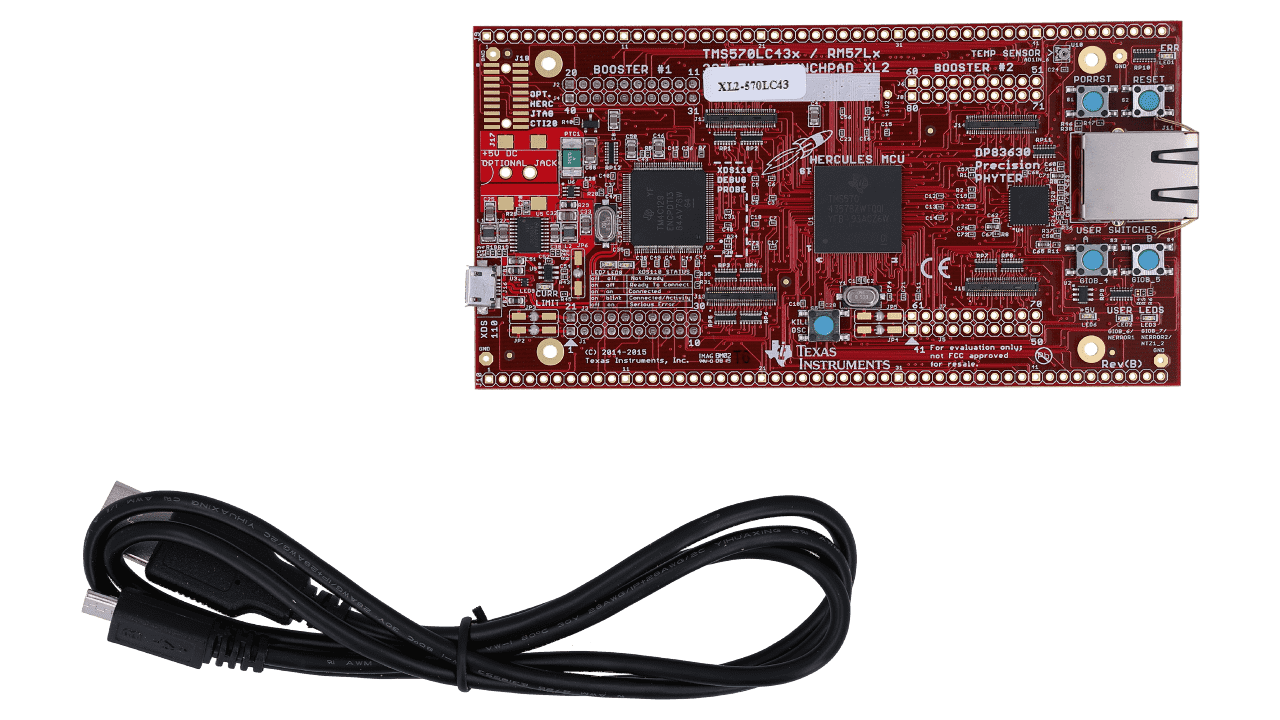

而我们采用的开发板 LAUNCHXL2-570LC43 开发套件 | TI.com.cn 具有以下特性：

USB 供电，并可以使用外部 5v 电源
板载 USB XDS_ICDIc2 JTAG 调试
IEEE 1588 精确时间以太网 PHY DP83630
板载 SCI 到 PC 串行通信
用户可编程的按钮
复位开关
LED 和模拟输入
两个 40 引脚 BoosterPack XL 插头（附带一个）
用于进一步扩展的高密度并行端口（EMIF、RTP、DMM）连接器
用于接头原型设计（未附带）的封装，提供所有 MCU 引脚
通过 14 引脚 TI-JTAG 插头（未附带）实现外部高速仿真

二、IDE 安装

开发环境需要使用到 HALCoGen 和 Code Composer Studio(CCS)。下面将介绍两个软件的安装方法。

2.1 安装 HALCoGen

HALCoGen 是一个HAL库程序生成器，它拥有图形化用户界面，用户可以配置外设、中断、时钟和其他各项参数。用户配置完成后，可以生成外设初始化和驱动程序代码，并将其导入到 CSS、IAR Workbench 或 Keil uVision 中进行使用。

我们可以通过 HALCOGEN IDE、配置、编译器或调试器 | 德州仪器 TI.com.cn 进行软件的下载。

如果点击无效，这里提供网址链接，可以直接复制进入：

https://www.ti.com.cn/tool/cn/HALCOGEN

打开页面后，如下图所示，点击进行下载：

在这里插入图片描述

其安装无特殊步骤，可一直点击下一步。

2.2 CCS 安装

Code Composer Studio 是适用于 TI 微控制器和处理器的集成开发环境（IDE）。它包含一整套用于开发和调试嵌入式应用的工具。Code Composer Studio 可在 Windows®、Linux® 和 macOS® 桌面上下载。Code Composer Studio 包含用于优化的 C/C++ 编译器、源代码编辑器、项目构建环境、调试器、性能分析器以及很多其他功能。

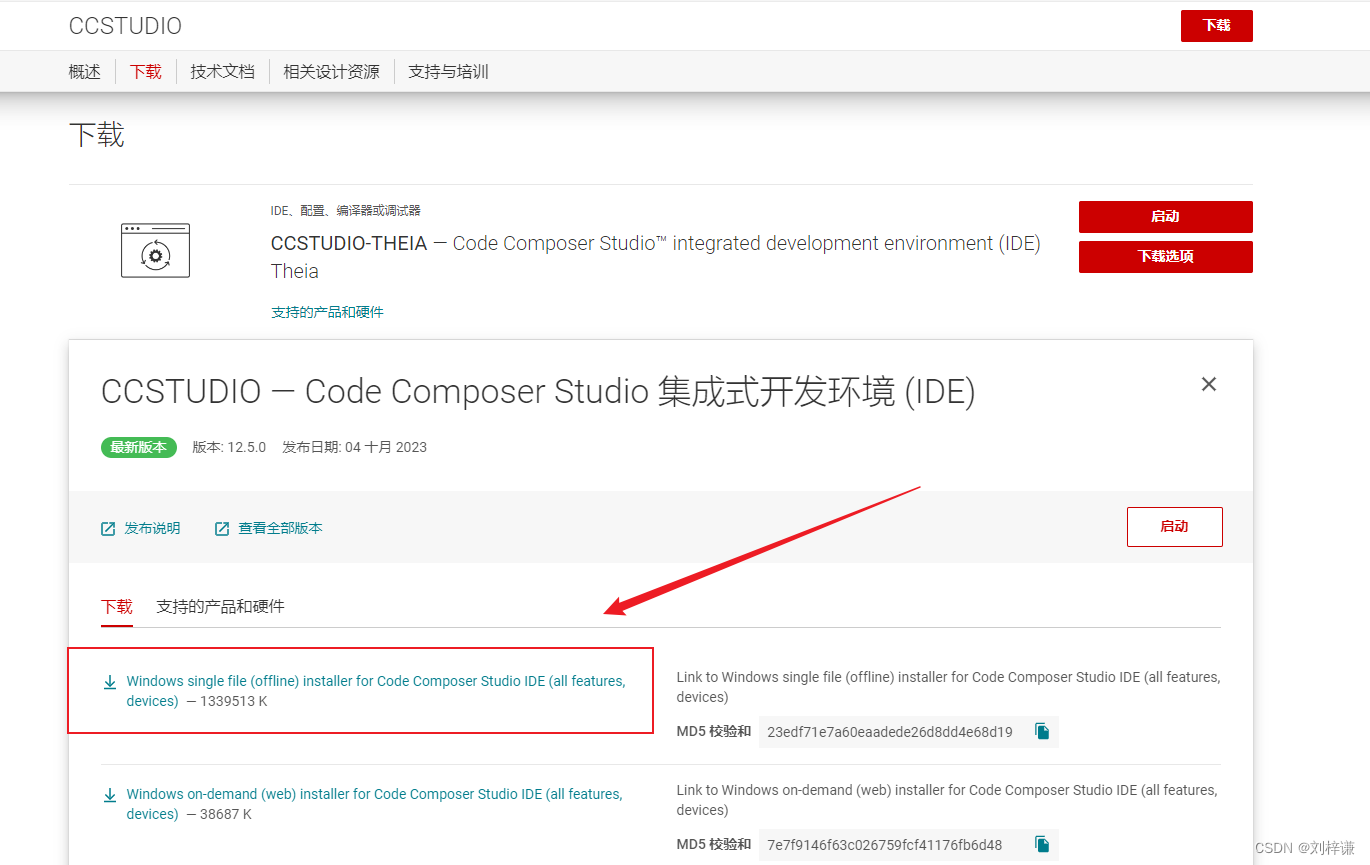

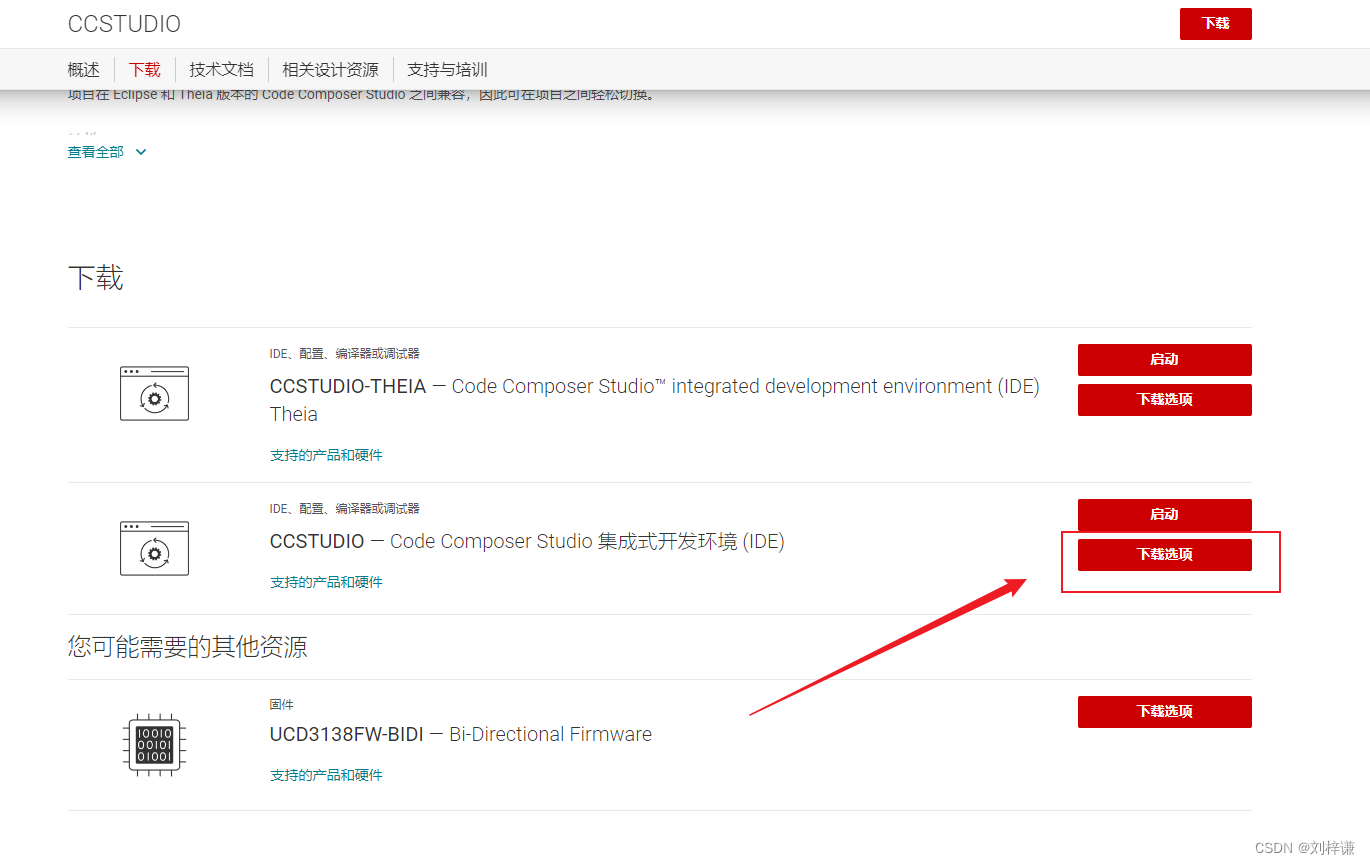

我们可以通过 CCSTUDIO IDE、配置、编译器或调试器 | 德州仪器 TI.com.cn 进行软件的下载。
