无线门锁方案

一.产品介绍

这是一款无线门铃门锁，基于STC32G12K128，支持WIFI、蓝牙、433Mhz三种控制方式，配套手机APP。

二.应用场景

1.门锁门铃改装

2.智能开关

3.警报器

三.产品概述

1.该模块采用80251架构芯片。

2.该模块采用双向控制和APP控制，手机可充当钥匙使用。

3.该模块采用螺钉端子接口供电。

4.两个模块之间可以分别作为门铃端和门锁端相互控制，门铃端控制门锁端开门，门锁端按钮按下可以控制门铃端蜂鸣器响起。

5.使用HC12模块，传输距离远，穿墙性能好，可以覆盖整栋房子。

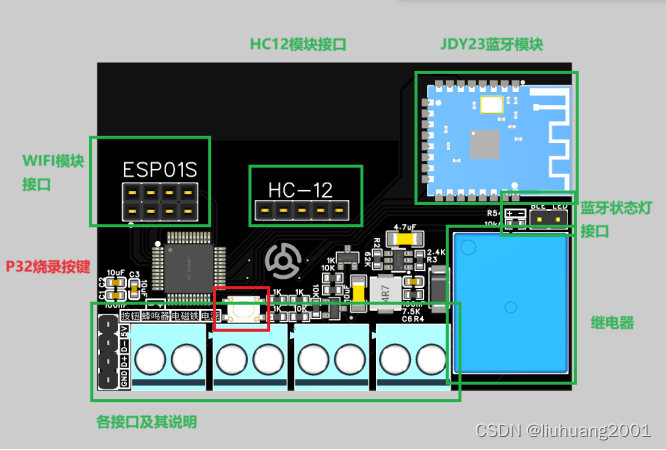

四.产品参数

1.PCB尺寸为65mm*45mm。

2.WiFi模块为ESP8266(01S)。

3.蓝牙模块为JDY23A。

4.433Mhz模块为HC12。

5.模块采用12V供电。

五.使用说明

1.输入电压为12V，采用螺钉端子接口。

2.继电器为3.3V继电器，电压电流严格按照继电器说明。

3.手机使用APP控制，APP第一次使用需要在手机设置-蓝牙里完成配对。

4.手机蓝牙首次配对需要输入密码，密码可在程序中设置。
