CY7C68000 UTMI PHY芯片介绍

1. 前言

CY7C68000手册链接

2. 整体架构

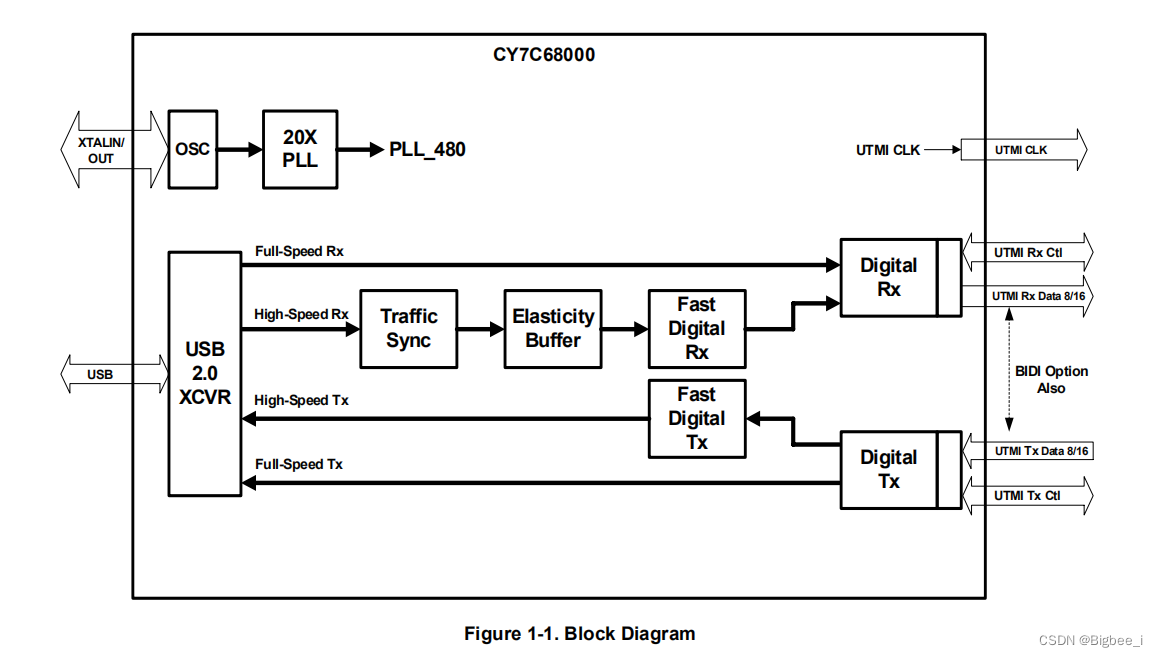

下图为CY7C68000的整体架构，左为与USB物理层相连的接口，右边为UTMI接口。

3. 功能概述

3.1 USB信号速度

• Full speed, with a signaling bit rate of 12 Mbps
• High speed, with a signaling bit rate of 480 Mbps

不支持Low speed

3.2 收发器时钟频率

根据收发器并行数据总线的要求，片上锁相环(PLL)将24MHz振荡器乘以30/60MHz。默认的UTMI接口时钟(CLK)频率由DataBus16_8引脚决定。

3.3 复位

外部输入复位信号，能够重置芯片。

4. 管脚

4.1 管脚分布

两种形式的管脚分布图

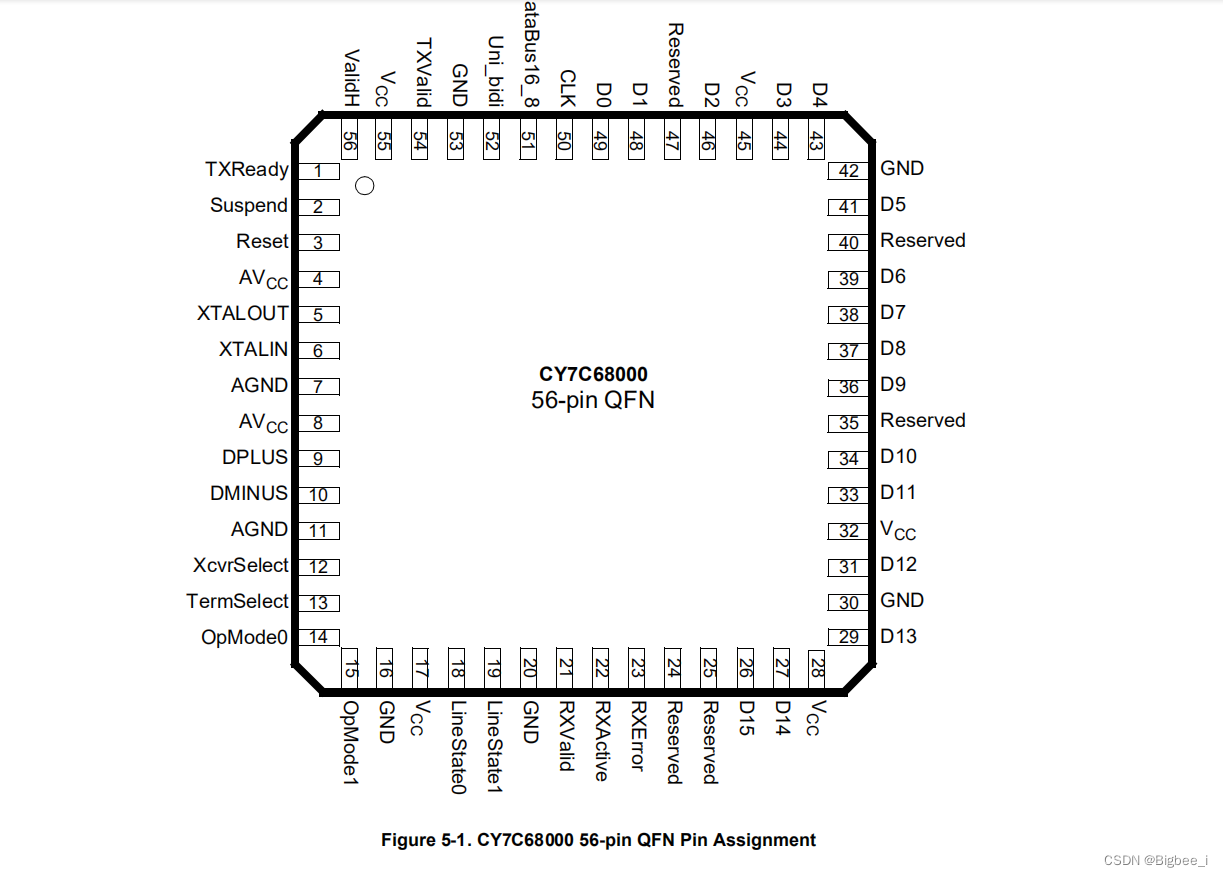

56-pin QFN

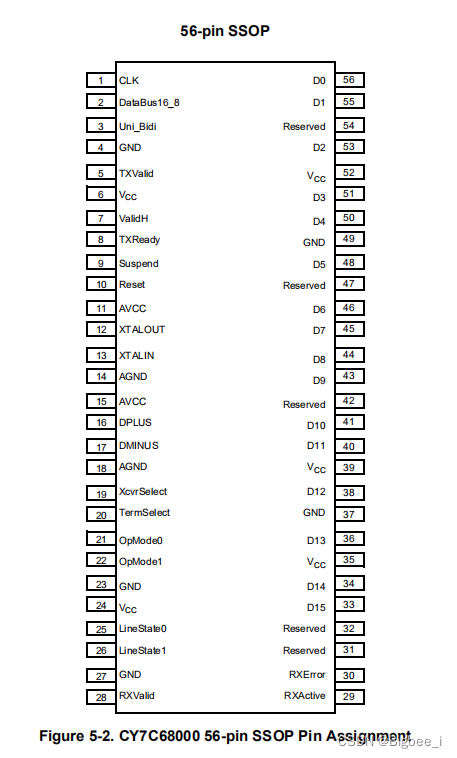

56-pin SSOP

4.2 管脚说明

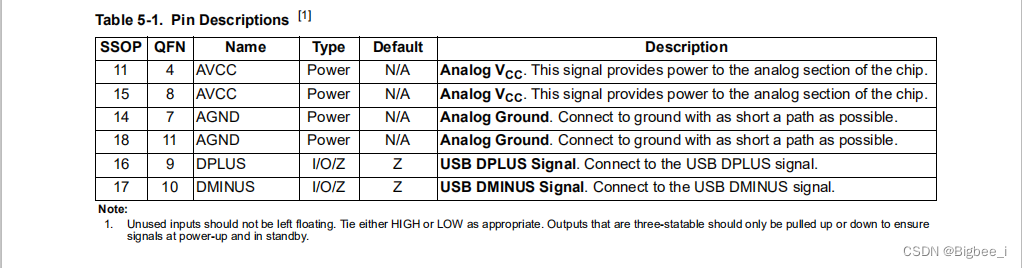

1. 电源脚
2. USB物理层传输dp，dm脚

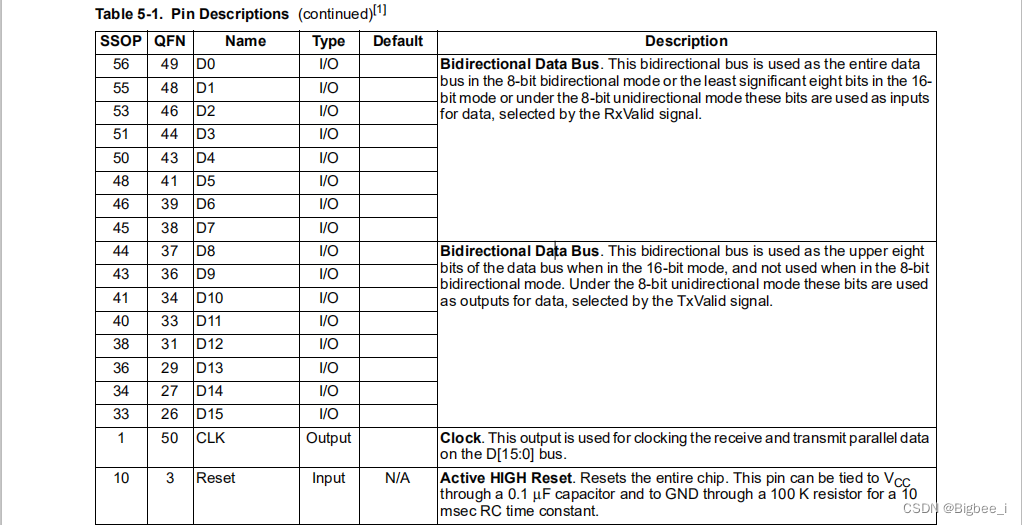

3. 数据脚 8或者16bit inout类型

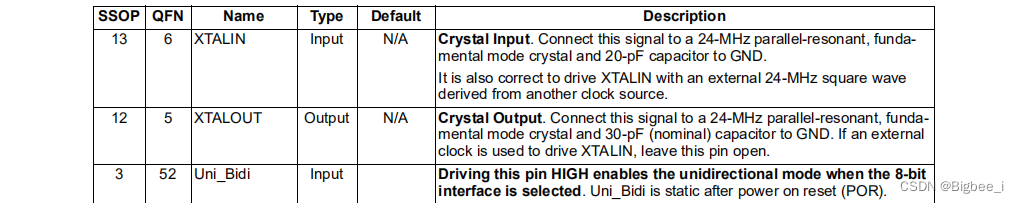

4. 时钟脚 PHY芯片输出
5. 复位脚 输入

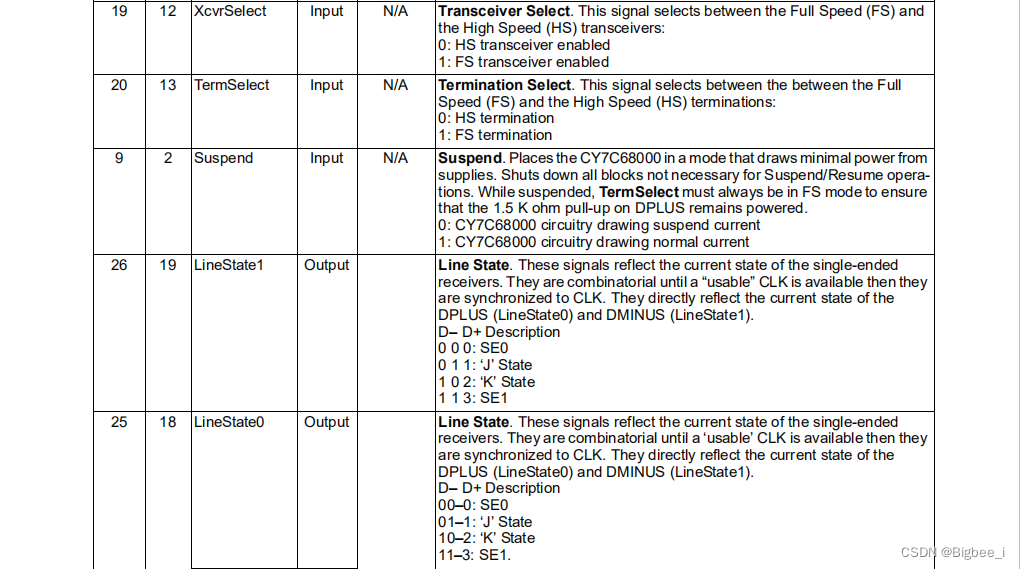

6. UTMI的模式选择脚 XcvrSelect TermSelect
7. Suspend 挂起控制脚
8. LineState 输出状态

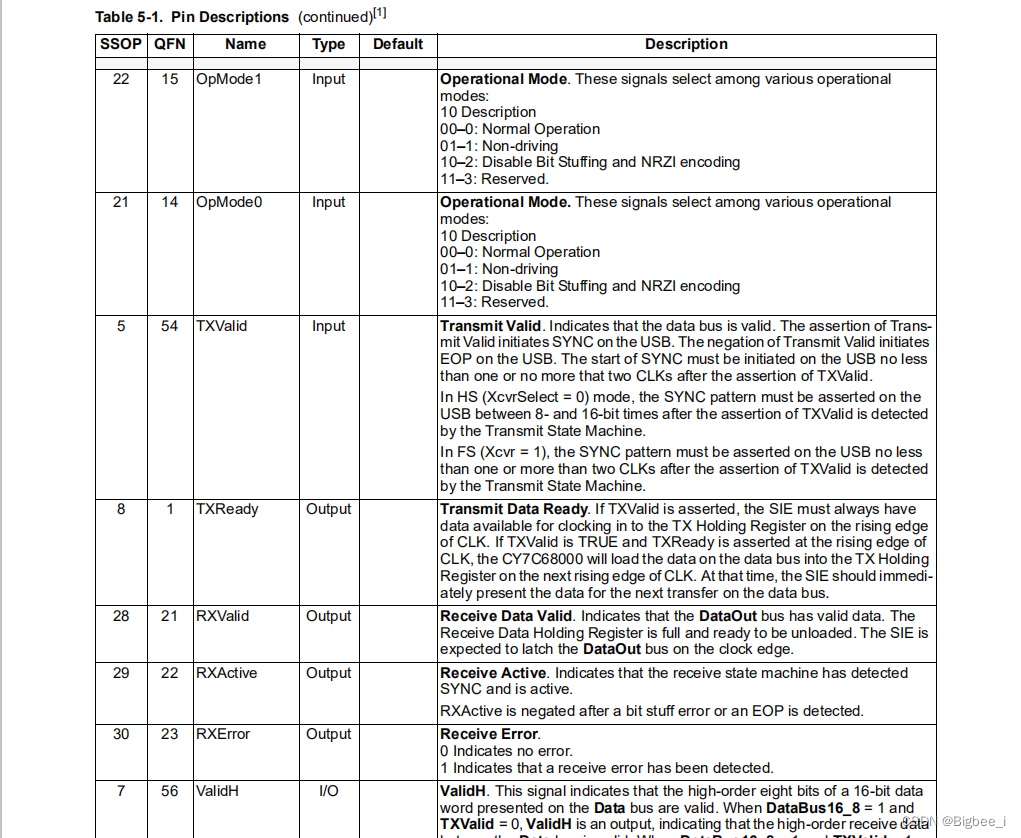

9. OpMode 一般设置为Normal Operation
10. 状态信号

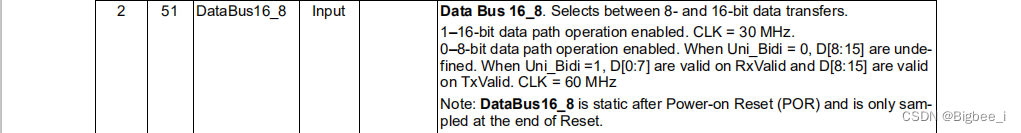

11. Data Bus16_8，有两种模式

• 1-16bit模式，时钟为30MHz
• 当0-8bit 模式时，当Uni_Bidi为0时，D[8:15]不使能，当Uni_Bidi为1时，D[0:7]为收数，D[8:15]为发数。


12. Uni_Bidi 当HIGH为高时，设置为8-bit

5. 说明

不同芯片的UTMI物理接口不同，但是在实现逻辑是必须满足UTMI技术协议要求。
