数据可视化项目---Go+平台实时监控系统(完结)

原创 于 2020-11-07 15:31:56 发布 · 1.7k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#可视化

本文介绍了一个包含多种数据可视化组件的实时监控系统项目，实现了组件的单独开发、全屏展示及主题切换等功能。

单独组件开发：
数据可视化项目—售票员业绩排行
数据可视化项目—客源分析趋势图
数据可视化项目—客源分布图
数据可视化项目—地区销量排行
数据可视化项目—订单分类占比图
数据可视化项目—车辆实时信息图

在完成单独组件开发之后，进行项目的最后一个步骤：合并组件、添加全屏功能、主题切换功能

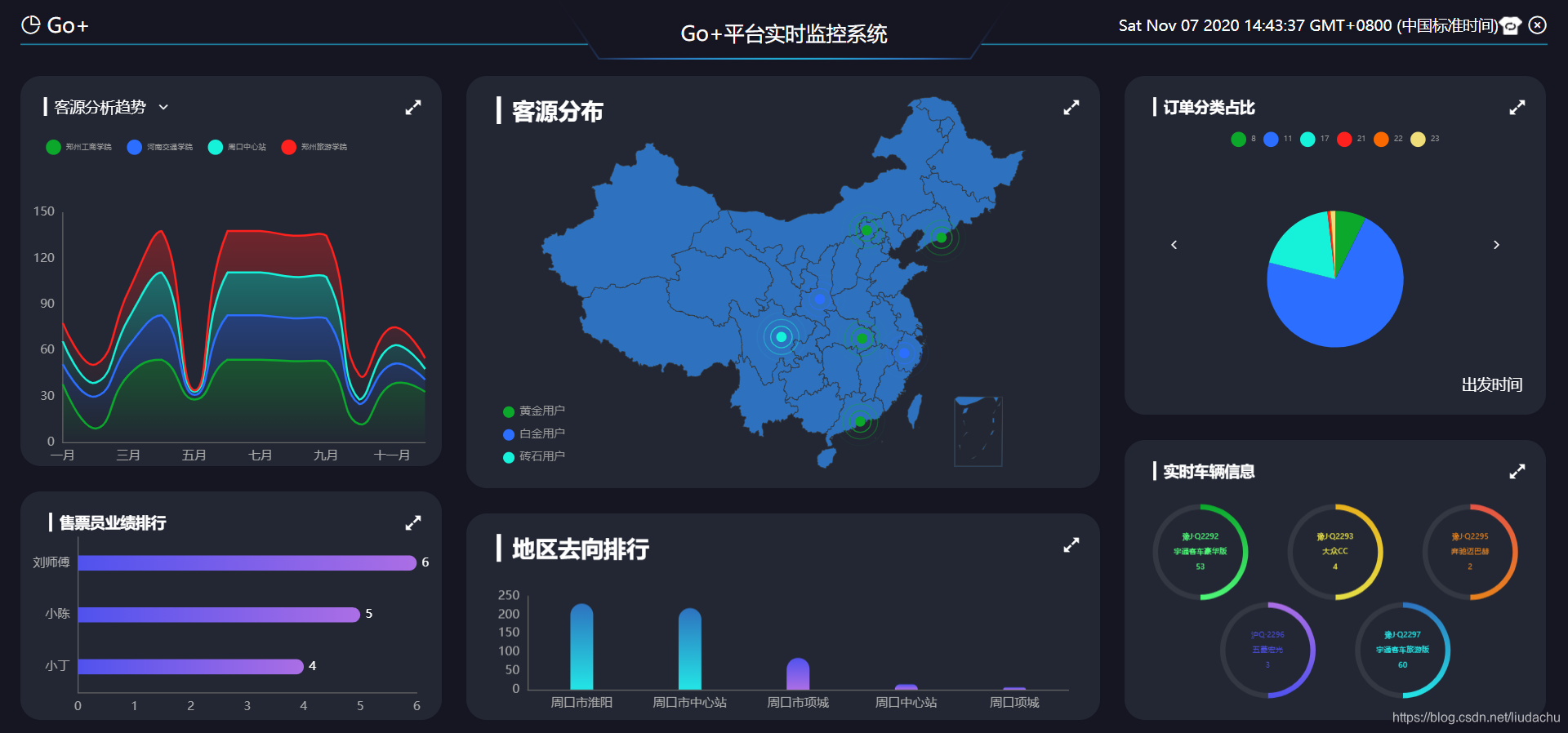

最终效果如下

在这里插入图片描述

组件完整代码

ScreenPage.vue

<template>
  <div class="screen-container" :style="containerStyle">
    <header class="screen-header">
      <div>
        <img :src="headerSrc" alt=""/>
      </div>
      <span class="logo" @click="goHome()">
        <i class="el-icon-pie-chart">&nbsp;Go+</i>
      </span>

      <span class="title">Go+平台实时监控系统</span>
      <div class="title-right">
        <span class="datetime">{{nowTime}}</span>
        <span class="qiehuan"><img :src="changeSrc" class="" @click="handleChangeTheme()"/></span>
        <span class="btn-close">
            <i class="el-icon-circle-close " onclick="window.close()" style="margin-left: 5px;"></i>
        </span>
      </div>
    </header>
    <div class="screen-body">
      <section class="screen-left">
        <div id="left-top" :class="[fullScreenStatus.trend ? 'fullscreen' : '']">
          <!-- 销量趋势图表 -->
          <Trend ref="trend"></Trend>
          <div class="resize">
            <!-- icon-compress-alt -->
            <span @click="changeSize('trend')" :class="['iconfont', fullScreenStatus.trend ? 'icon-compress-alt' : 'icon-expand-alt']"></span>
          </div>
        </div>
        <div id="left-bottom" :class="[fullScreenStatus.seller ? 'fullscreen' : '']">
          <!-- 商家销售金额图表 -->
          <Seller ref="seller"></Seller>
          <div class="resize">
            <!-- icon-express-alt -->
            <span @click="changeSize('seller')" :class="['iconfont', fullScreenStatus.seller ? 'icon-compress-alt' : 'icon-expand-alt']"></span>
          </div>
        </div>
      </section>
      <section class="screen-middle">
        <div id="middle-top" :class="[fullScreenStatus.map ? 'fullscreen' : '']">
          <!-- 商家分布图表 -->
          <Map ref="map"></Map>
          <div class="resize">
            <!-- icon-express-alt -->
            <span @click="changeSize('map')" :class="['iconfont', fullScreenStatus.map ? 'icon-compress-alt' : 'icon-expand-alt']"></span>
          </div>
        </div>
        <div id="middle-bottom" :class="[fullScreenStatus.rank ? 'fullscreen' : '']">
          <!-- 地区销量排行图表 -->
          <Rank ref="rank"></Rank>
          <div class="resize">
            <!-- icon-express-alt -->
            <span @click="changeSize('rank')" :class="['iconfont', fullScreenStatus.rank ? 'icon-compress-alt' : 'icon-expand-alt']"></span>
          </div>
        </div>
      </section>
      <section class="screen-right">
        <div id="right-top" :class="[fullScreenStatus.hot ? 'fullscreen' : '']">
          <!-- 热销商品占比图表 -->
          <Hot ref="hot"></Hot>
          <div class="resize">
            <!-- icon-express-alt -->
            <span @click="changeSize('hot')" :class="['iconfont', fullScreenStatus.hot ? 'icon-compress-alt' : 'icon-expand-alt']"></span>
          </div>
        </div>
        <div id="right-bottom"  :class="[fullScreenStatus.stock ? 'fullscreen' : '']">
          <!-- 库存销量分析图表 -->
          <Stock ref="stock"></Stock>
          <div class="resize">
            <!-- icon-express-alt -->
            <span @click="changeSize('stock')" :class="['iconfont', fullScreenStatus.stock ? 'icon-compress-alt' : 'icon-expand-alt']"></span>
          </div>
        </div>
      </section>
    </div>
  </div>
</template>

<script>
import Hot from '../components/Hot.vue'
import Map from '../components/Map.vue'
import Rank from '../components/Rank.vue'
import Seller from '../components/Seller.vue'
import Stock from '../components/Stock.vue'
import Trend from '../components/Trend.vue'
import {mapState} from "vuex";
import {getThemeValue} from "../utils/theme_utils";
export default {
  created () {

  },
  data () {
    return {
      //定义每一个图表的全屏状态
      fullScreenStatus:{
        trend:false,
        seller:false,
        map:false,
        rank:false,
        hot:false,
        stock:false,
      },
      nowTime: new Date(),
    }
  },
  computed:{
    /*路径里面的  /goingplus 是用户布署项目使用的 */
    logoSrc () {
      return '/goingplus/static/img/logo.png'
    },
    headerSrc () {
      return '/goingplus/static/img/'+getThemeValue(this.theme).headerBorderSrc;
    },
    changeSrc () {
      return '/goingplus/static/img/'+getThemeValue(this.theme).themeSrc;
    },
    containerStyle(){
      return{
        backgroundColor:getThemeValue(this.theme).backgroundColor,
        color:getThemeValue(this.theme).titleColor,
      }
    },
    ...mapState(['theme']),
  },
  mounted() {
    this.timer = setInterval(() => {
      this.nowTime = new Date(); // 每秒修改数据date
    }, 1000)
  },
  beforeDestroy() {
    if (this.timer) {
      clearInterval(this.timer); // 在Vue实例销毁前，清除我们的定时器
    }
  },
  methods: {
    changeSize(chartName){
      //1.改变fullScreenStatus的数据
      this.fullScreenStatus[chartName]=!this.fullScreenStatus[chartName];
      //2.调用每一个图表组件的ScreenAdapter的方法
      this.$nextTick(()=>{
        //this.$nextTick 是在下次 DOM 更新循环结束之后执行延迟回调，
        // 在修改数据之后立即使用 $nextTick，则可以在回调中获取更新后的 DOM
        this.$refs[chartName].screenAdapter();
      });
    },
    goHome(){
      let routeData = this.$router.resolve({
        path:'/menu/main',
      });
      window.open(routeData.href, '_blank');
    },
    handleChangeTheme(){
      //修改Vuex中的主题数据
      this.$store.commit('changeTheme');
    }
  },
  components: {
    Hot,
    Map,
    Rank,
    Seller,
    Stock,
    Trend
  },
}
</script>
<style scoped>
  .screen-container{
    width: 100%;
    height: 100%;
    padding: 0 20px;
    background-color: #161522;
    color: #fff;
    box-sizing: border-box;
    position: fixed;
  }
  .screen-header{
    width: 100%;
    height: 64px;
    font-size: 20px;
    position: relative;
  }
  .screen-header>div img{
    width: 100%;
  }
  .title {
    position: absolute;
    left: 50%;
    top: 50%;
    font-size: 20px;
    transform: translate(-50%, -50%);
  }
  .title-right {
    display: flex;
    align-items: center;
    position:absolute;
    right: 0px;
    top: 50%;
    transform: translateY(-80%);
  }
  .qiehuan {
    width: 23px;
    height: 21px;
    cursor: pointer;
  }
  .datetime{
    font-size: 15px;
    margin-left: 10px;
  }
  .logo {
    position: absolute;
    left: 0px;
    top: 50%;
    transform: translateY(-80%);
    cursor: pointer;
  }
  .logo :hover{
    color: #ffa825;
  }
  .logo img {
    height: 30px;
    width: 30px;
  }

  /*左中右组件*/
  .screen-body {
    width: 100%;
    height: 100%;
    display: flex;
    margin-top: 10px;
  }
  .screen-left {
    height: 100%;
    width: 27.6%;
  }
  #left-top {
    height: 53%;
    position: relative;
  }
  #left-bottom {
    height: 31%;
    margin-top: 25px;
    position: relative;
  }

  .screen-middle {
    height: 100%;
    width: 41.5%;
    margin-left: 1.6%;
    margin-right: 1.6%;
  }
  #middle-top {
    width: 100%;
    height: 56%;
    position: relative;
  }
  #middle-bottom {
    margin-top: 25px;
    width: 100%;
    height: 28%;
    position: relative;
  }
  .screen-right {
    height: 100%;
    width: 27.6%;
  }
  #right-top {
    height: 46%;
    position: relative;
  }
  #right-bottom {
    height: 38%;
    margin-top: 25px;
    position: relative;
  }
  /*放大小图标*/
  .resize{
    position: absolute;
    right: 20px;
    top: 20px;
    cursor: pointer;
  }
  /*全屏的样式*/
  .fullscreen {
    position: fixed!important;
    top: 0 !important;
    left: 0 !important;
    width: 100% !important;
    height: 100% !important;
    margin: 0 !important;
    z-index: 100;
  }
  .btn-close{
    cursor: pointer;
  }
  .btn-close :hover{
    color: #ffa825;
  }
</style>

开发流程

1.创建ScreenPage.vue文件,并配置路由规则

router/index.js

 {
    path: '/screenpage',
    name: 'ScreenPage',
    component:ScreenPage,
    meta: { title: '实时监控' }
  },

2.创建布局结构和样式、填充组件、并给每一个组件都加上ref属性

就是简单的布局问题，百度上搜索搜索

3.给每一个组件添加展开缩小图标

  • 以销售趋势图表为例，布局修改如下：
<div id="left-top">
          <!-- 销量趋势图表 -->
          <Trend ref="trend"></Trend>
          <div class="resize">
            <!-- icon-compress-alt -->
            <span class="iconfont icon-compress-alt"></span>
          </div>
        </div>

其中,span 标签的class 的值为iconfont icon-expand-alt代表展开图标, class 值为
iconfont icon-compress-alt 为收缩图标

  • 设置resize样式
/*放大小图标*/
  .resize{
    position: absolute;
    right: 20px;
    top: 20px;
    cursor: pointer;
  }
  • 修改每个容器样式，增加position为相对布局

4.实现全屏效果

  • 全屏状态数据的定义
data () {
    return {
      //定义每一个图表的全屏状态
      fullScreenStatus:{
        trend:false,
        seller:false,
        map:false,
        rank:false,
        hot:false,
        stock:false,
      },
      nowTime: new Date(),
    }
  },
  • 全屏状态样式的定义
/*全屏的样式*/
  .fullscreen {
    position: fixed!important;
    top: 0 !important;
    left: 0 !important;
    width: 100% !important;
    height: 100% !important;
    margin: 0 !important;
    z-index: 100;
  }

!important提升优先级的属性

  • class值的处理
 <div id="left-top" :class="[fullScreenStatus.trend ? 'fullscreen' : '']">
          <!-- 销量趋势图表 -->
          <Trend ref="trend"></Trend>
          <div class="resize">
            <!-- icon-compress-alt -->
            <span @click="changeSize('trend')" :class="['iconfont', fullScreenStatus.trend ? 'icon-compress-alt' : 'icon-expand-alt']"></span>
          </div>
        </div>
  • 点击事件的处理
changeSize(chartName){
      //1.改变fullScreenStatus的数据
      this.fullScreenStatus[chartName]=!this.fullScreenStatus[chartName];
      //2.调用每一个图表组件的ScreenAdapter的方法
      this.$nextTick(()=>{
        //this.$nextTick 是在下次 DOM 更新循环结束之后执行延迟回调，
        // 在修改数据之后立即使用 $nextTick，则可以在回调中获取更新后的 DOM
        this.$refs[chartName].screenAdapter();
      });
    },
  • 其他图表的样式和点击事件的处理类似

5.主题切换效果的实现

  • 当前主题数据的存储
    当前主题的数据，会在多个组件中使用，因此设置在vuex中是最合适的，增加仓库数据theme，并增加一个mutation用来修改theme
    store/index.js
export default new Vuex.Store({
  state: {
   theme:'chalk',
  },
  mutations: {
  /*echart主题切换*/
    changeTheme(state){
      if (state.theme === 'chalk') {
        state.theme='vintage'
      }else {
        state.theme='chalk'
      }
    }
  },
  • 点击切换主题按钮触发changeTheme()事件
<div class="title-right">
        <span class="datetime">{{nowTime}}</span>
        <span class="qiehuan"><img :src="changeSrc" class="" @click="handleChangeTheme()"/></span>
        <span class="btn-close">
            <i class="el-icon-circle-close " onclick="window.close()" style="margin-left: 5px;"></i>
        </span>
      </div>

export default {
 methods: {
  handleChangeTheme(){
      //修改Vuex中的主题数据
      this.$store.commit('changeTheme');
    }
  },
}
  • 监听主题的变换
    以Seller.vue为例，进行主题数据变化的监听
  1. 映射store中的theme作为当前组件的计算属性
import {mapState} from 'vuex'
computed:{
	...mapState(['theme']),
}
  1. 监听theme的变化
watch:{
            theme(){
                //console.log("主题切换");
                this.chartInstance.dispose();//销毁当前图表
                this.initChart();//以切换后的主题显示图表
                this.screenAdapter();//完成屏幕适配
                this.updateChart();//更新图表的展示
            }
        }
  1. 主题的切换
    将之前写死的chalk改为this.theme
initChart(){
     this.chartInstance=this.echarts.init(this.$refs.hot_ref,this.theme);
}

通过这个步骤就可以实现每一个图表组件切换主题了.不过有一些原生 HTML 中的样式需要调整

  • 原生HTML主题样式适配
  1. 创建 utls/theme_utils.js文件
const theme = {
  chalk: {
    // 背景颜色
    backgroundColor: '#161522',
    // 标题的文字颜色
    titleColor: '#ffffff',
    // 左上角logo的图标路径
    logoSrc: 'logo_dark.png',
    // 切换主题按钮的图片路径
    themeSrc: 'qiehuan_dark.png',
    // 页面顶部的边框图片
    headerBorderSrc: 'header_border_dark.png'

  },
  vintage: {
    // 背景颜色
    backgroundColor: '#eeeeee',
    // 标题的文字颜色
    titleColor: '#000000',
    // 左上角logo的图标路径
    logoSrc: 'logo_light2.png',
    // 切换主题按钮的图片路径
    themeSrc: 'qiehuan_light.png',
    // 页面顶部的边框图片
    headerBorderSrc: 'header_border_light.png'
  }
}

export function getThemeValue (themeName) {
  return theme[themeName]
}
  1. SreenPage.vue的背景色、标题字体颜色等的调整[同下]
  2. 单个组件中标题颜色的调整
 computed:{
            comStyle() {
                return {
                    fontSize:this.titleFontSize+'px',
                    color:getThemeValue(this.theme).titleColor,
                };
            },
            ...mapState(['theme'])

        },

完结！！！
