本文围绕Docker展开，介绍了Docker镜像，它是只读模板，是启动容器的基础，具有分层结构，可共享资源。还说明了如何使用镜像开启并运行容器，在容器层进行修改操作。最后讲解了将创建的容器重新打包为镜像的方法，如ubuntu:v2就是在ubuntu镜像基础上多添加一层生成的。

一.Docker镜像的简单概述

Docker镜像是一个只读的Docker容器模板，含有启动Docker容器所需的文件系统结构及其内容，因此是启动一个Docker容器的基础。

Docker镜像的文件内容以及一些运行Docker容器的配置文件组成了Docker容器的静态文件系统运行环境–rootfs。可以这么理解，Docker镜像是Docker容器的静态视角，Docker容器是Docker镜像的运行状态

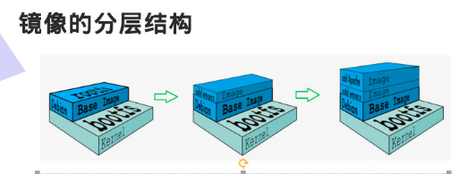

二.镜像的分层结构
特点

1.共享宿主机的内核
2.base镜像提供的是最小的linux发行版
其实就是linux的根/文件系统
3.同一docker主机支持运行多种linux发行版
4.采用分层结构的做大好处是“共享资源”
不同的镜像使用同一个镜像层的时候，文件系统便可以实现资源共享，只需要备份一次，节省空间。

在这里插入图片描述
查看分层结构的命令

docker load -i 镜像名 #拉取镜像

[root@lucky1 ~]# docker load -i ubuntu.tar        拉取本地镜像
56abdd66ba31: Loading layer  196.8MB/196.8MB
9468150a390c: Loading layer  208.9kB/208.9kB
11083b444c90: Loading layer  4.608kB/4.608kB
5f70bf18a086: Loading layer  1.024kB/1.024kB
Loaded image: ubuntu:latest
[root@lucky1 ~]# docker load -i rhel7.tar
e1f5733f050b: Loading layer  147.1MB/147.1MB
[root@lucky1 ~]# docker load -i busybox.tar
8a788232037e: Loading layer   1.37MB/1.37MB
Loaded image: busybox:latest

docker images #查看所有已经拉取的镜像

[root@lucky1 ~]# docker images
REPOSITORY          TAG                 IMAGE ID            CREATED             SIZE
busybox             latest              59788edf1f3e        9 months ago        1.15MB
game2048            latest              19299002fdbe        2 years ago         55.5MB
ubuntu              latest              07c86167cdc4        3 years ago         188MB
rhel7               latest              0a3eb3fde7fd        5 years ago         140MB

dcoker history 镜像名称 # 查看特定进行的构造，一层一层

[root@lucky1 ~]# docker history  ubuntu:latest
IMAGE               CREATED             CREATED BY                                      SIZE                COMMENT
07c86167cdc4        3 years ago         /bin/sh -c #(nop) CMD ["/bin/bash"]             0B
<missing>           3 years ago         /bin/sh -c sed -i 's/^#\s*\(deb.*universe\)$…   1.9kB
<missing>           3 years ago         /bin/sh -c echo '#!/bin/sh' > /usr/sbin/poli…   195kB
<missing>           3 years ago         /bin/sh -c #(nop) ADD file:b9504126dc5590898…   188MB

使用镜像开启并运行一个容器

镜像作为开启容器的模板。使用镜像创建并且运行一个容器，就是在镜像层的最上层添加一层容器层。所有的镜像层都是只读的容器层是可写的，容器开启之后，所有的修改该作都保存在可写的容器层。

容器以下所有镜像曾都是只读的，docker查找文件时是从上往下依次查找；容器层用来保存镜像变化的部分，并不会对镜像本身进行任何修改；一个镜像最多可以有127层

docker容器进行可写时，是在可写容器层进行可写动作，经底层镜像层的文件会先复制到可写层再执行删除、创建等动作

在这里插入图片描述

使用镜像创建并运行一个容器：

[root@lucky1 ~]# docker run -it --name vm1 ubuntu
#-it  交互式   --name 容器名称
root@927ae4d1dca7:/# uname -r  # 查看容器的内核版本
3.10.0-514.el7.x86_64   # 显示
root@927ae4d1dca7:/# touch /mnt/file{1..5}    # 在容器中创建文件。写入内容
root@927ae4d1dca7:/# ls /mnt/
file1  file2  file3  file4  file5   #成功创建5个文件

退出该容器查看系统的内核版本

[root@lucky1 ~]# uname -r
3.10.0-514.el7.x86_64           容器使用的是该宿主机的内核

清除非活跃的容器：
docker container prune

[root@lucky1 ~]# docker container prune
WARNING! This will remove all stopped containers.
Are you sure you want to continue? [y/N] y
Deleted Containers:
90899407c41e9a8e7f2378e8deb7e3edb9134ab82f99ef779a80a42ef378192f

Total reclaimed space: 41B

再次使用上次使用镜像创建并运行一个容器

[root@lucky1 ~]# docker run -it --name vm2 ubuntu
root@0121cb49341b:/# ls /mnt/
root@0121cb49341b:/#
  # 这里并没有上次创建的文件，是因为上次的操作全部写在容器层，镜像层的内容只读。
  当上次的容器释放之后，写在容器层的内容也会随之消失。

将创建的容器重新打包为一个镜像

在容器中进行创建文件：

root@0121cb49341b:/# touch /mnt/file{1..5}
root@0121cb49341b:/# ls /mnt/
file1  file2  file3  file4  file5

将该容器重新打包成一个镜像：

[root@lucky1 ~]# docker ps -a          查看容器
CONTAINER ID        IMAGE               COMMAND                  CREATED             STATUS                     PORTS                         NAMES
0121cb49341b        ubuntu              "/bin/bash"              2 minutes ago       Exited (0) 3 seconds ago                                 vm2
cfa701051e0d        game2048            "/bin/sh -c 'sed -i …"   19 minutes ago      Up 19 minutes              0.0.0.0:80->80/tcp, 443/tcp   vm1
[root@lucky1 ~]# docker commit vm2 ubuntu:v2          将该容器打包成一个新的镜像
sha256:d0db373a10fbae6fbdd75c9b077ef68de3d7fdf14fa6ea5823e1fdf4b42487d3
[root@lucky1 ~]# docker images
REPOSITORY          TAG                 IMAGE ID            CREATED             SIZE
ubuntu              v2                  d0db373a10fb        8 seconds ago       188MB         新生成的镜像
busybox             latest              59788edf1f3e        9 months ago        1.15MB
game2048            latest              19299002fdbe        2 years ago         55.5MB
ubuntu              latest              07c86167cdc4        3 years ago         188MB
rhel7               latest              0a3eb3fde7fd        5 years ago         140MB

使用容器创建镜像。容器就是在镜像层的最上方存在一个可写的容器层。将容器打包镜像，就是将该可写的容器层，变成一个只读的镜像层，和下层的所有镜像层一起作为新镜像的镜像层。

以上例子中镜像ubuntu：v2 是在ubuntu镜像打开容器的基础上生成的。查看他们的镜像分层。

[root@lucky1 ~]# docker history ubuntu:v2
IMAGE               CREATED             CREATED BY                                      SIZE                COMMENT
d0db373a10fb        3 minutes ago       /bin/bash                                       43B
07c86167cdc4        3 years ago         /bin/sh -c #(nop) CMD ["/bin/bash"]             0B
<missing>           3 years ago         /bin/sh -c sed -i 's/^#\s*\(deb.*universe\)$…   1.9kB
<missing>           3 years ago         /bin/sh -c echo '#!/bin/sh' > /usr/sbin/poli…   195kB
<missing>           3 years ago         /bin/sh -c #(nop) ADD file:b9504126dc5590898…   188MB

[root@lucky1 ~]# docker history ubuntu
IMAGE               CREATED             CREATED BY                                      SIZE                COMMENT
07c86167cdc4        3 years ago         /bin/sh -c #(nop) CMD ["/bin/bash"]             0B
<missing>           3 years ago         /bin/sh -c sed -i 's/^#\s*\(deb.*universe\)$…   1.9kB
<missing>           3 years ago         /bin/sh -c echo '#!/bin/sh' > /usr/sbin/poli…   195kB
<missing>           3 years ago         /bin/sh -c #(nop) ADD file:b9504126dc5590898…   188MB

ubuntu：v2 是在ubuntu镜像基础上多添加了一层

删除容器：

[root@lucky1 ~]# docker rm vm2
vm2

删除镜像：

[root@lucky1 ~]# docker image rm ubuntu:v2
Untagged: ubuntu:v2
Deleted: sha256:d0db373a10fbae6fbdd75c9b077ef68de3d7fdf14fa6ea5823e1fdf4b42487d3
Deleted: sha256:350460dc71227e1829308eb921ce0a1fe78a05498103727bbc4739c37a38af26
