1、前言

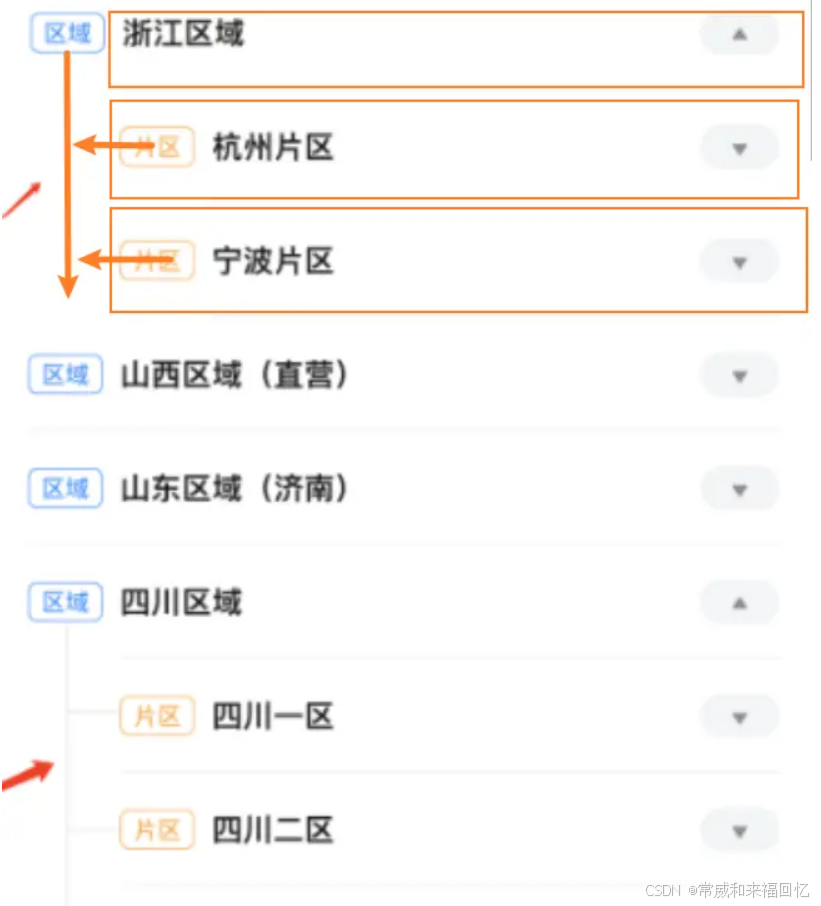

今天在css学习群里看到一个下图的效果，看到群中讨论如何实现时，正好之前其实也做过类似的，就想写个demo在回顾一下

2、思路

看到类似的其实首先就是想到用伪元素去实现左侧的引导线，目的是利用元素自身的两个隐藏的元素， ::before 和 ::after ，来简化dom，元素能省则省。所以大致思路就是，每个子节点(图中片区)通过伪元素的边框设置横向的引导条。父节点（图中区域）的竖线可以通过盒子的伪元素利用盒子的高度填充

3、实现细节

第一步：先了解伪元素的用法

其实工作中伪元素的使用非常常见，就类似这种，前面有个填充线，或者背景图，或者一个定位了一个小icon 都是用这种方式实现

一般我们的伪元素都是相对于元素进行定位的，其实伪元素可以理解为元素的子节点。元素使用相对定位后，子元素就可以通过绝对定位，自由的设置相对于该元素的定位位置第二个重点是，伪元素一定要设置 content 属性，才会展示出来，如果不需要值。一般设置为空即可, 设置content的值可以理解为给伪元素增加文字

下面是使用伪元素的demo，先给每个元素通过伪元素在前面增加一个背景块

css复制代码 <style>
    .box {
      position: relative;
      left: 20%;
      top: 100px;
    }
    .box .ul {
      list-style: none;
      position: relative;
    }

    ul li {
      position: relative;
    }

    .box li {
      position: relative;
    }

    .box li::before {
      content: "";
      position: absolute;
      width: 10px;
      height: 10px;
      background: #f00;
      top: 50%;
      transform: translateY(-50%);
      left: -15px;
    }
  </style>
  <body>
    <div class="box">
      <div class="ul">
        <li>四川区域</li>
        <li>四川一区</li>
        <li>四川二区</li>
        <li>四川三区</li>
      </div>
    </div>
  </body>

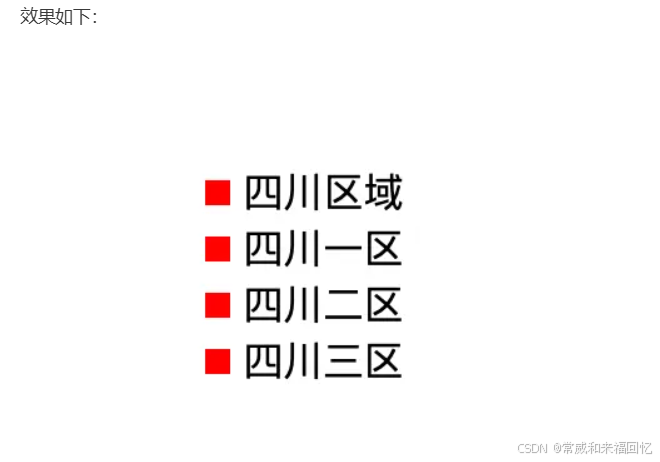

这样就轻松使用::before 伪元素实现了每个li 前面增加一个元素背景块

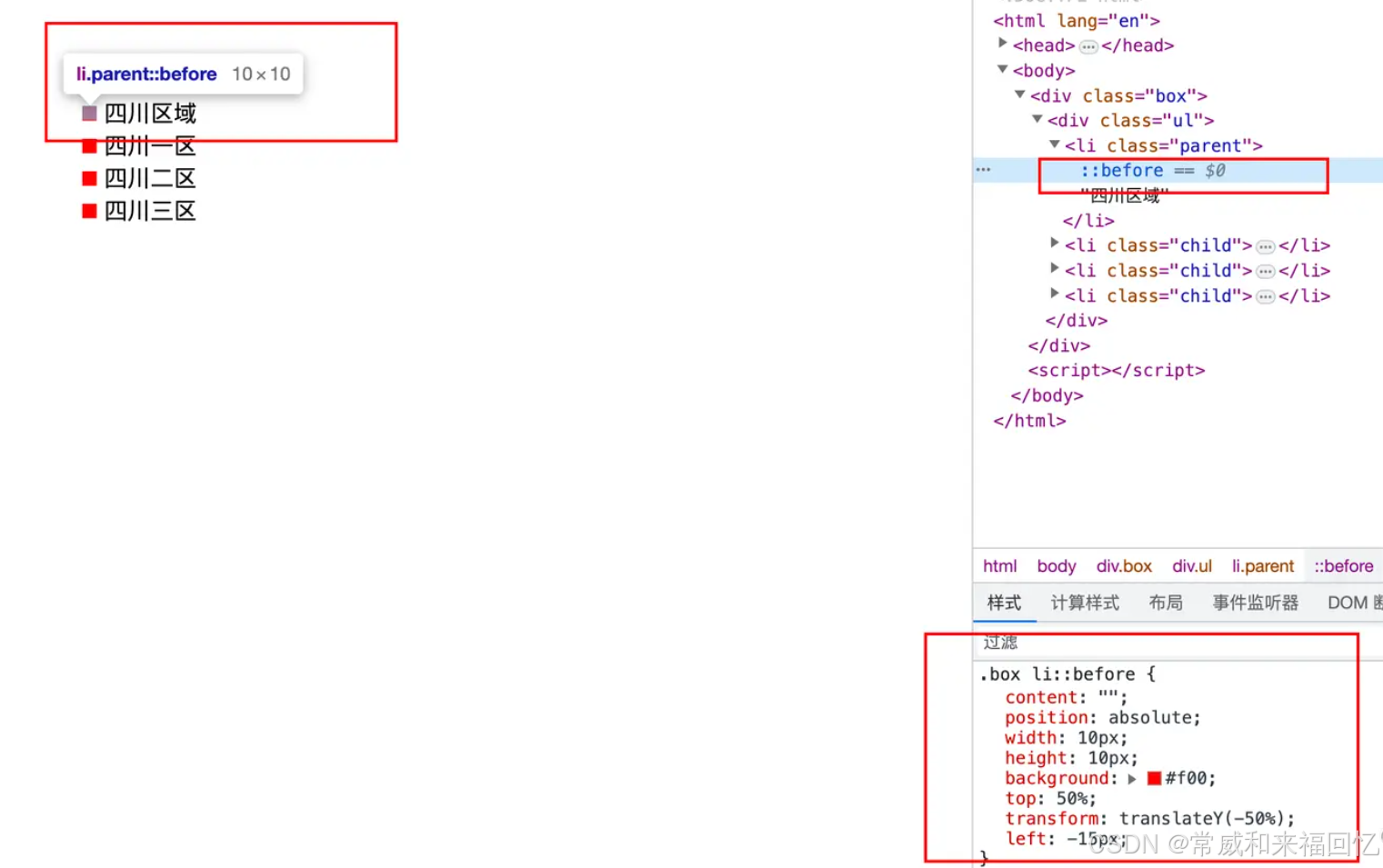

用浏览器的元素审查工具就是这样的，很明显可以看出来，::before 元素貌似就是li的子元素。可以选中这个伪元素，在右下所示区域输入样式实时进行调整，调到理想效果后，然后在复制到代码中保存

第二步：设置子节点的横向分割线

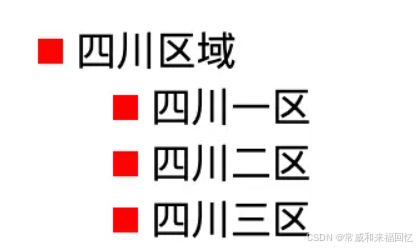

在设置子节点横向分割线之前，我们先通过class类对父节点和子节点进行一下区分，在第一个dom上添加.parent类，下面三个dom节点添加.child类, 然后通过给child 设置margin-left 进行区分

css复制代码  <style>
   .box .child {
      margin-left: 30px;
    }
  </style>
  <body>
    <div class="box">
      <div class="ul">
        <li class="parent">四川区域</li>
        <li class="child">四川一区</li>
        <li class="child">四川二区</li>
        <li class="child">四川三区</li>
      </div>
    </div>
  </body>

因为li的 ::before 伪元素已经被用成红色的背景块了，所以设置横线的任务要用::after 来实现了，有了上面的基础，实现起来就比较简单了, 只需要给 li上 child 类的元素，添加横线

css复制代码  .box li.child::after {
      content: "";
      position: absolute;
      width: 24px;
      height: 1px;
      background: #000;
      top: 50%;
      transform: translateY(-50%);
      left: -39px;
      top: 12px;
    }

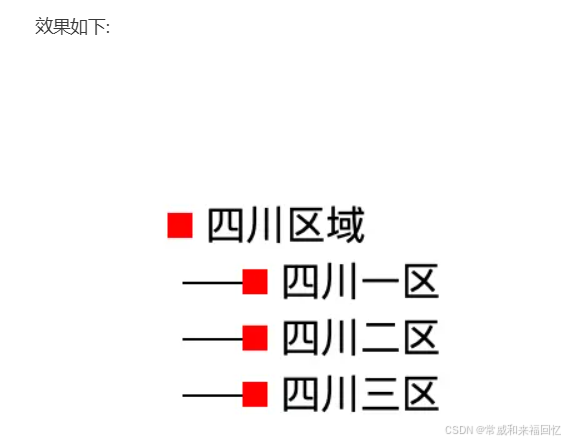

此时案例的效果就完成了一半

实现最后一步：左侧的竖线

实现左侧的竖线，两种思路，一种是继续用伪元素，给li.parent增加::after 来设置父元素的竖线，但是这种情况下，是需要通过js动态计算，子元素的高度，再赋值，其实也有更简单的方式，直接利用外面的大盒子设置伪元素来设置左侧的竖线，这样就能利用盒子的高度，不再需要依赖js或者css的计算属性进行计算了

核心代码，给ul设置相对定位，再给ul设置一个伪元素，并且设置伪元素的样式

css复制代码   .box .ul {
      list-style: none;
      position: relative;
    }
    .box .ul::before {
      content: "";
      position: absolute;
      width: 1px;
      background: #000;
      left: -10px;
      height: calc(100% - 20px);
      top: 10px;
    }

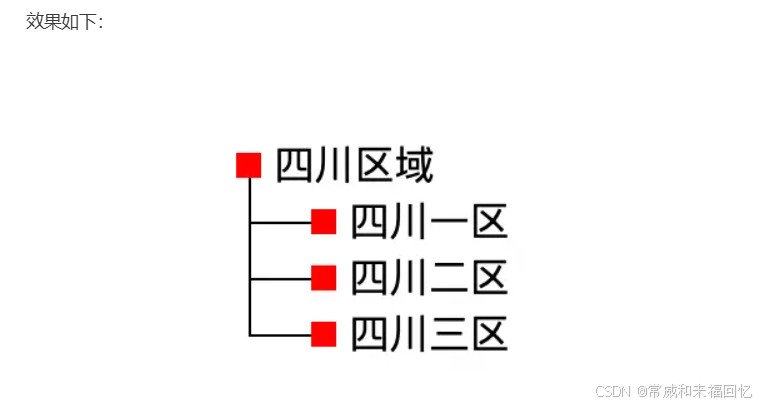

这样就完成了上面的案例
