2021-10-11 原理图的编译检查及PCB封装完整性检查

原理图的编译检查

当所有单元全部绘制完成后，开始对工程进行编译
点击上方工具栏【工程】-----【complie peoject】

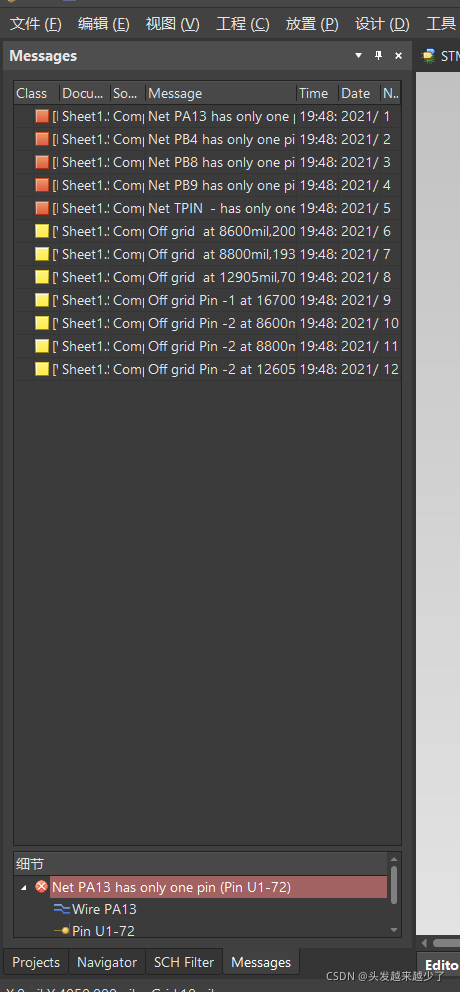

之后会弹出Messages窗口，为了方便起见，可以鼠标左键拖动窗口到左边的箭头，这样可以固定窗口到最左边。

可以自行设置报错形式

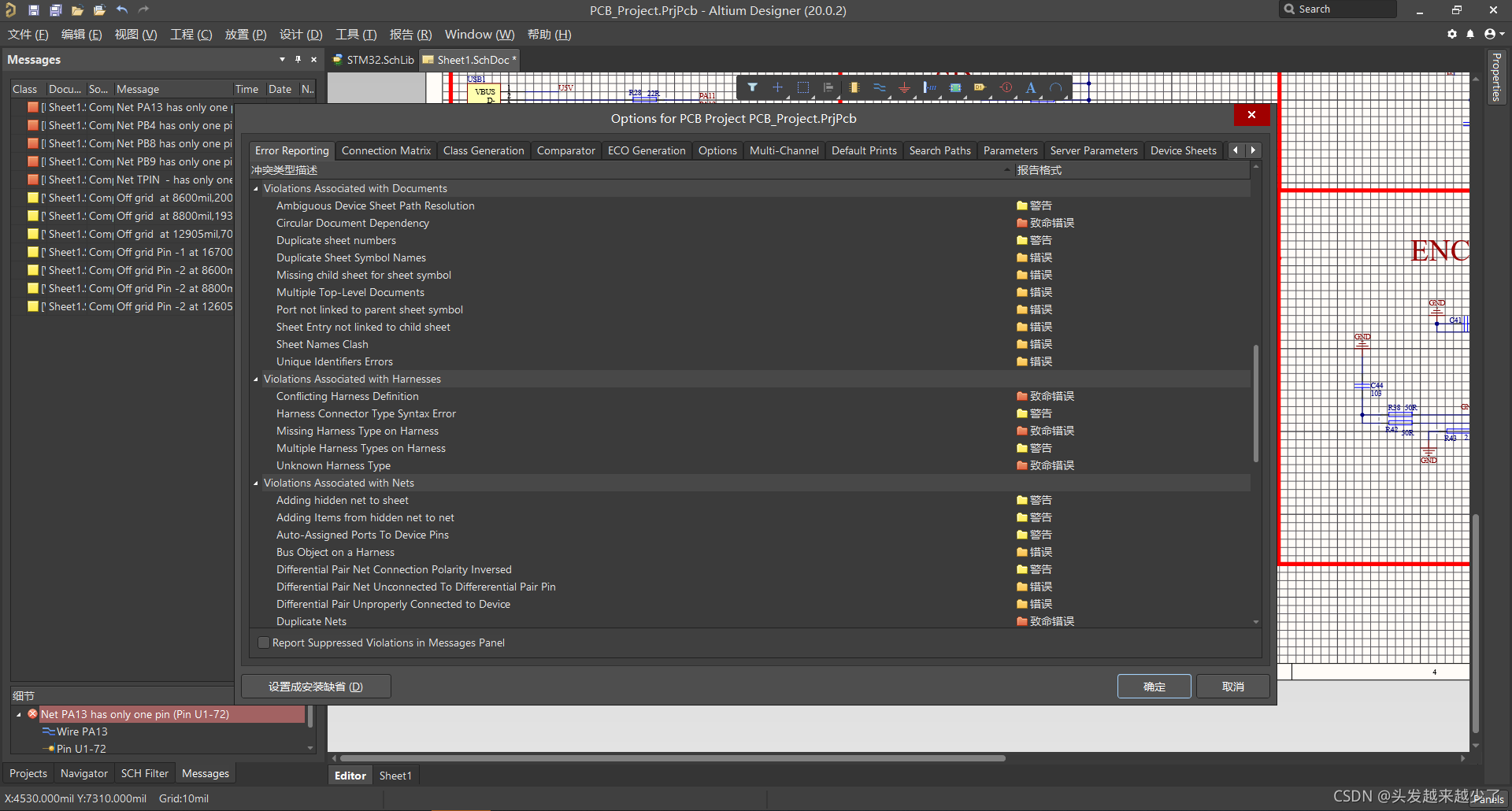

点击【工程】----【工程选项】

一般的，把这几个设为致命错误

基本错误设置可以方便修改（网络端口只有一个引脚；网络标签没有放到线上；元件没有用线连接）
off grid：元件没有在栅格上；此时可以选中元件，鼠标右键点击【对齐】—【对齐到栅格上】此时再编译就不会报错。
