前面的一篇文章《B+树插入操作的图形化展示,python调用graphviz自动生成svg图形》展示了B+树的插入过程。

当插入重复的键值到B+树(B树)时,会因为相等的键值分裂为左右孩子而出现违反B+树(B树)约定的情形。有必要对重复键值做特别的处理。

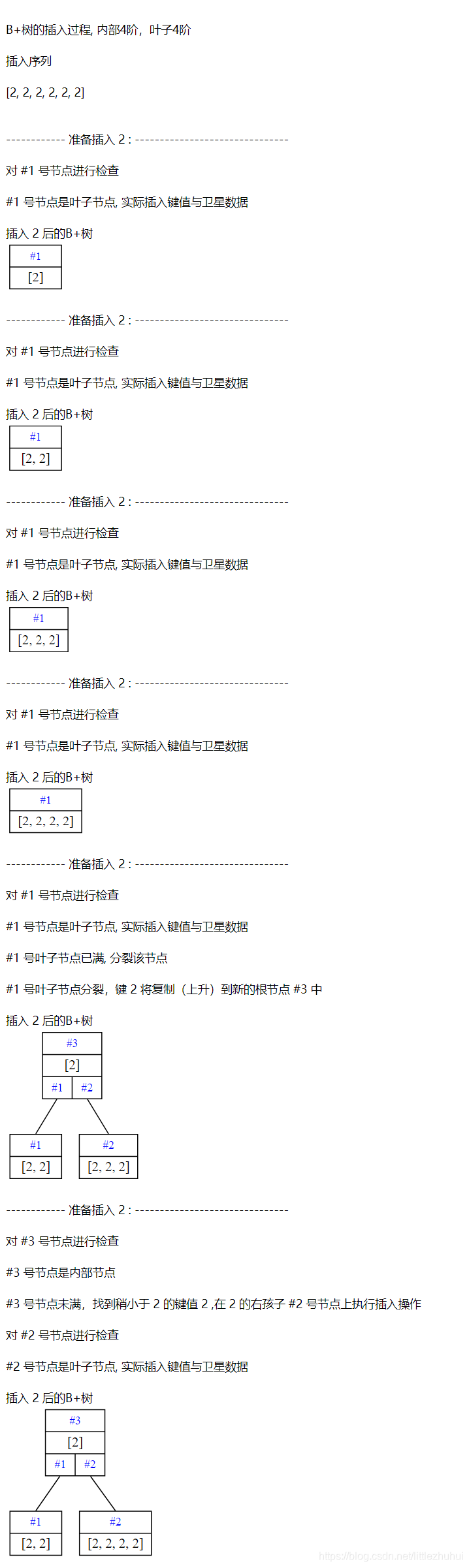

先看下面这个例子,特别用一个极端情形加以说明。
在这里插入图片描述
当插入全是2的序列后,由于未对重复键值做处理,在节点发生分裂时,相同的键值变成了左右孩子。

解决方案

只在B+树的节点中存放不重复的键值,对于重复的键值则添加一个溢出表,在溢出表中存放与该键值相关的附加信息。
针对原先的keyValue类

# 定义键值对
class KeyValue(object):
    __slots__=('key','value')
    def __init__(self,key,value):
        self.key=key
        self.value=value
    def __str__(self):
        return str((self.key,self.value))
    def __cmp__(self,key):
        if self.key>key:
            return 1
        elif self.key==key:
            return 0
        else:
            return -1

做如下改进

# 定义键值对(为了处理重复键值,对kv类做改进,使得一个key可以对应多个value)
class KeyValue(object):
    __slots__=('key','valueList')
    def __init__(self,key,value):
        self.key=key
        self.valueList=[value]
    def __str__(self):
        return '%s,%s'%(self.key,str([v for v in self.valueList]))
    def __cmp__(self,key):
        if self.key>key:
            return 1
        elif self.key==key:
            return 0
        else:
            return -1
    def appendValue(self,value):
        self.valueList.insert(0,value)
    @property
    def value(self): #默认value就是list中的第0个value
        return self.valueList[0]
    @property
    def vLen(self):
        return len(self.valueList)

其中最核必的一点:原来的key和一个value值对应,而现在key可以和多个value值对应,用list存放与key对应的多个附加信息。

并且在插入过程中,原来是只要检查到了叶子节点,就插入新值,而现在会检查在叶子节点上是否找到了要插入的值,如果找到,则并不执行插入操作,而是执行keyValue对象的appendValue方法,将value值加入到keyValue对象的valueList。

p=bisect_left(n.kvList,key_value)
                if len(n.kvList) > p and n.kvList[p]==key_value:
                    #发现了重复键值
                    n.kvList[p].appendValue(key_value.value)
                else:
                    n.kvList.insert(p,key_value)
                if n.isfull():
                    tipInfo(' #%s 号叶子节点已满, 分裂该节点 '%(n.id))
                    split_leaf(n)
                else:
                    return

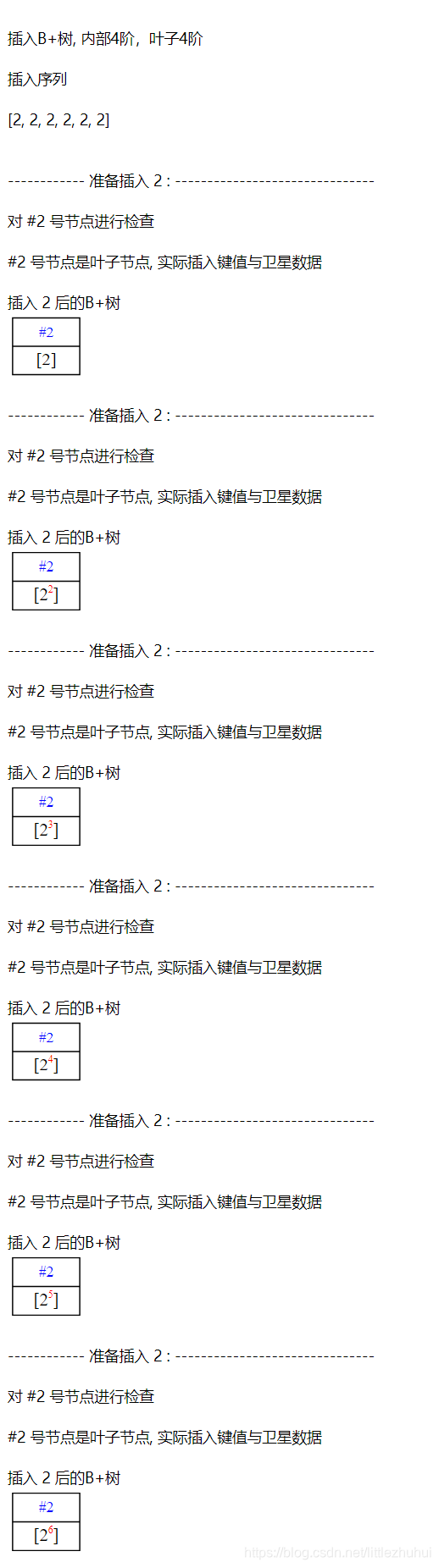

上述的重复键值序列[2, 2, 2, 2, 2, 2] ,用改进过后的算法处理,图形效果如下:
在这里插入图片描述
这里采用红色的上标指明当前键值重复的次数。

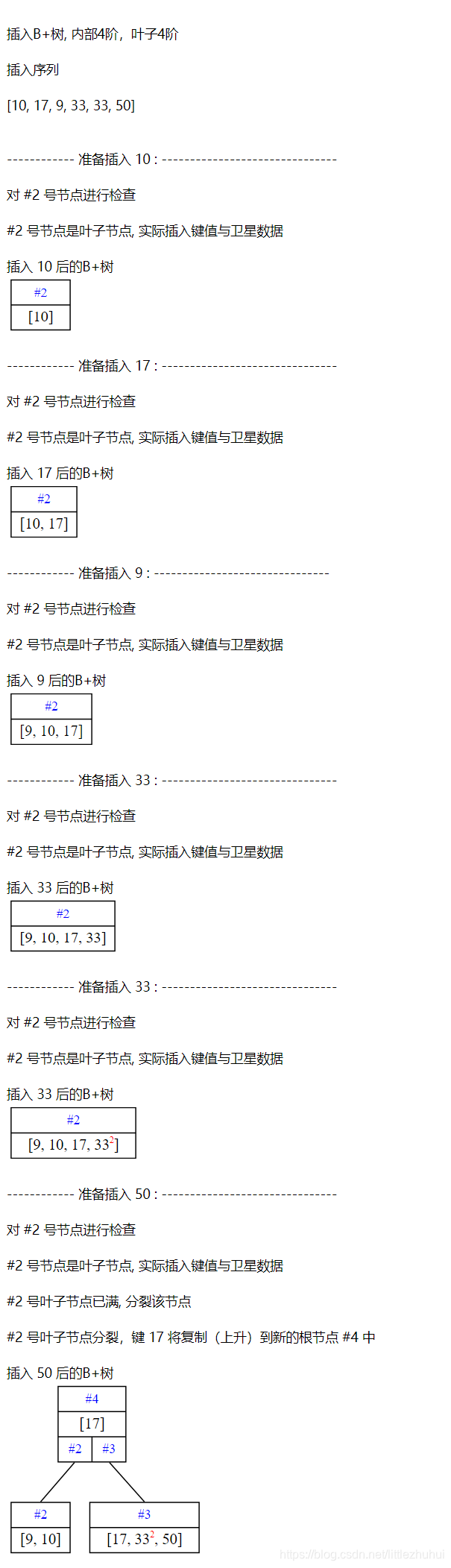

下面再换一个序列
在这里插入图片描述
可以看到键值33重复出现了2次,但在节点中只插入了一次,键值33的附加信息存放在keyValue的valueList当中。

为了在图形中用上标显示键值的重复次数,所用的后处理代码,请参考文章《用jquery对graphviz生成的svg图形做后处理(续篇一)在SVG文本中显示上标或下标

下面是改进后的,可以处理重复键值的代码

完整的python代码

# -*- coding:utf-8 -*-
# B+树的序列化
# 原作者:thursdayhawk http://wiki.jikexueyuan.com/project/python-actual-combat/tutorial-11.html
# 修改成用graphviz图形化显示,添加了序列化为json格式文件的功能,修改者:littleZhuHui

import os
import json
from random import randint,choice
from bisect import bisect_right,bisect_left
from collections import deque

#显示信息的级别,控制不同等级的信息的可见性
infoLevel = 1

# id值为1的节点是 superRoot,是所有操作的起点,
#因此固定为1,而0表示找不到有效的节点
idSeed = 1

#存放已加载节点的hash表,由节点id映射到节点对象
nodePool ={}

#生成一个全局ID
def  getGID():
    global idSeed
    idSeed+=1
    return idSeed

#------------------ node 定义开始 ----------------------------------------------

class InitError(Exception):
    pass

class LoadNodeError(Exception):
    pass

class ParaError(Exception):
    pass

# 定义键值对(为了处理重复键值,对kv类做改进,使得一个key可以对应多个value)
class KeyValue(object):
    __slots__=('key','valueList')
    def __init__(self,key,value):
        self.key=key
        self.valueList=[value]
    def __str__(self):
        return '%s,%s'%(self.key,str([v for v in self.valueList]))
    def __cmp__(self,key):
        if self.key>key:
            return 1
        elif self.key==key:
            return 0
        else:
            return -1
    def appendValue(self,value):
        self.valueList.insert(0,value)
    @property
    def value(self): #默认value就是list中的第0个value
        return self.valueList[0]
    @property
    def vLen(self):
        return len(self.valueList)

# 定义可按下标进行控制访问的childList类
# 不直接使用列表而用自定义对象表示childList ,主要原因有两点
# 按需加载,孩子节点序列化时存放的节点Id值,当实际访问时加载为对象
# 访问控制,当修改了孩子节点指针的值之后,可以有机会做更多的处理(可以实现事件钩子功能)
class ChildList(object):
    def __init__(self,listVal=[]):
        self._childList = listVal

    def __getitem__(self,i):
        if type(self._childList[i])==type(0): #需要加载
            self._childList[i] = loadNode(self._childList[i])
        return self._childList[i]

    def __setitem__(self,i,value):
        self._childList[i] = value

    def index(self,value):
        return self._childList.index(value)

    def insert(self,i,value):
        return self._childList.insert(i,value)

    def remove(self,value):
        return self._childList.remove(value)

    def pop(self):
        return self._childList.pop()

# 内部节点
class Bptree_InterNode(object):

    def __init__(self,M,id=-1):
        if not isinstance(M,int):
            raise InitError,'M must be int'
        if M<=3:
            raise InitError,'M must be greater then 3'
        else:
            self.M=M
            self.childList=ChildList()
            self.indexList=[]
            self._bro=-1
            self._par=None
            #每个节点有一个唯一的整数值做为id,方便用graphviz绘图
            if id < 0:
                self.id = getGID()
            else:
                self.id = id

    def isleaf(self):
        return False

    def isfull(self):
        return len(self.indexList)>=self.M-1

    def isempty(self):
        return len(self.indexList)<=(self.M+1)/2-1

    @property
    def bro(self):
        if type(self._bro)==type(0): #需要加载
            if self._bro > 1 : # 确实对应着一个节点,1是超级根节点,不算在内
                self._bro = loadNode(self._bro)
        return self._bro

    @bro.setter
    def bro(self,value):
        #可在此处做一些额外的处理
        self._bro=value

    @property
    def par(self):
        if type(self._par)==type(0): #需要加载
            if self._bro > 1 :
                self._par = loadNode(self._par)
        return self._par

    @par.setter
    def par(self,value):
        #可在此处做一些额外的处理
        self._par=value

#叶子节点
class Bptree_Leaf(object):

    def __init__(self,L,id=-1):
        if not isinstance(L,int):
            raise InitError,'L must be int'
        else:
            self.L=L
            #self.childList='<br>\nleaf has no child list<br>\n'
            self.kvList=[]
            self._bro=0
            self._par=None
            #每个节点有一个唯一的整数值做为id,方便用graphviz绘图
            if id < 0:
                self.id = getGID()
            else:
                self.id = id

    def isleaf(self):
        return True

    def isfull(self):
        return len(self.kvList)>self.L

    def isempty(self):
        return len(self.kvList)<=(self.L+1)/2

    @property
    def bro(self):
        if type(self._bro)==type(0): #需要加载
            if self._bro > 1 :
                self._bro = loadNode(self._bro)
        return self._bro

    @bro.setter
    def bro(self,value):
        #可在此处做一些额外的处理
        self._bro=value

    @property
    def par(self):
        if type(self._par)==type(0): #需要加载
            if self._bro > 1 :
                self._par = loadNode(self._par)
        return self._par

    @par.setter
    def par(self,value):
        #可在此处做一些额外的处理
        self._par=value

#------------------ node 定义结束 ----------------------------------------------

#------------------    B+ 树 定义开始   ----------------------------------------

#B+树类
class Bptree(object):
    def __init__(self,M,L):
        if L>M:
            raise InitError,'L must be less or equal then M'
        else:
            self.M=M
            self.L=L
            self.__root=Bptree_Leaf(L)
            self.__leaf=self.__root

    #在树上查找
    def search(self,mi=None,ma=None):
        result=[]
        node=self.__root
        leaf=self.__leaf
        if mi is None and ma is None:
            raise ParaError,'you need to setup searching range'
        elif mi is not None and ma is not None and mi>ma:
            raise ParaError,'upper bound must be greater or equal than lower bound'
        def search_key(n,k):
            if n.isleaf():
                p=bisect_left(n.kvList,k)
                return (p,n)
            else:
                p=bisect_right(n.indexList,k)
                return search_key(n.childList[p],k)
        if mi is None:
            while True:
                for kv in leaf.kvList:
                    if kv<=ma:
                        result.append(kv)
                    else:
                        return result
                if leaf.bro==None:
                    return result
                else:
                    leaf=leaf.bro
        elif ma is None:
            index,leaf=search_key(node,mi)
            result.extend(leaf.kvList[index:])
            while True:
                if leaf.bro==None:
                    return result
                else:
                    leaf=leaf.bro
                    result.extend(leaf.kvList)
        else:
            if mi==ma:
                i,l=search_key(node,mi)
                try:
                    if l.kvList[i]==mi:
                        result.append(l.kvList[i])
                        return result
                    else:
                        return result
                except IndexError:
                    return result
            else:
                i1,l1=search_key(node,mi)
                i2,l2=search_key(node,ma)
                if l1 is l2:
                    if i1==i2:
                        return result
                    else:
                        result.extend(l.kvList[i1:i2])
                        return result
                else:
                    result.extend(l1.kvList[i1:])
                    l=l1
                    while True:
                        if l.bro==l2:
                            result.extend(l2.kvList[:i2+1])
                            return result
                        else:
                            result.extend(l.bro.kvList)
                            l=l.bro
    #遍历B+树的所有叶子节点
    def traversal(self):
        result=[]
        l=self.__leaf
        while True:
            result.extend(l.kvList)
            if l.bro==None:
                return result
            else:
                l=l.bro

    #显示B+树
    def show(self):

        def dotShow(tree):
            q=deque()
            h=0
            q.append([self.__root,h])

            #生成childList对应的dot格式的文本串
            def childListDotStr(n):
                dotStr ='{'
                if n.childList==[]:
                    return '{}'
                else:
                    for i,k in enumerate(n.indexList):
                        dotStr +='<f%s>#%s|'%(n.childList[i].id,n.childList[i].id)
                    #childList比indexList多一个,要处理一下最右孩子指针
                    dotStr +='<f%s>#%s}'%(n.childList[-1].id,n.childList[-1].id)
                return dotStr

            #生成childList对应的dot格式的文本串
            def childListEdgeStr(n):
                dotStr =''
                if n.childList==[]:
                    return ''
                else:
                    for i,k in enumerate(n.indexList):
                        dotStr +='node%s:f%s:s--node%s:e:n;\n'% (n.id,n.childList[i].id,n.childList[i].id)
                    #childList比indexList多一个,要处理一下最右孩子指针
                    dotStr +='node%s:f%s:s--node%s:e:n;\n'% (n.id,n.childList[-1].id,n.childList[-1].id)
                return dotStr

            while True:
                try:
                    node,height=q.popleft()
                except IndexError:
                    return
                else:
                    if not node.isleaf(): #内部节点
                        #print node.indexList,'the height is',height
                        nodeText = str([k for k in node.indexList])
                        tree.dotStr += 'node%s [label = "{<e> #%s|%s| %s}" ];\n'% (node.id,node.id,nodeText,childListDotStr(node))
                        tree.dotStr += childListEdgeStr(node)
                        if height==h:
                            h+=1
                        q.extend([[n,h] for n in node.childList])
                    else: #叶节点
                        #print [v.key for v in node.kvList],'the leaf is,',height
                        nodeText = str([i.key if i.vLen <=1 else '%s^%s'%(i.key,i.vLen) for i in node.kvList])
                        tree.dotStr += 'node%s [label = "{<e> #%s|%s}" ];\n'% (node.id,node.id,nodeText)
        self.dotStr=''
        dotShow(self)
        print(self.svgStr())

    # 生成svg图形对应的文本串
    def svgStr(self):
        dotHeader ='''
        graph G
{
        rankdir = TB;
        node [shape=record];
        '''
        dotStr = dotHeader + self.dotStr +'}'
        dotFile =open('BplusTree.dot','w')
        dotFile.write(dotStr)
        dotFile.close()
        #调用dot命令生成svg文件
        os.system('dot -Tsvg BplusTree.dot -o BplusTree.html')
        #取出svg图形文件的内容
        svgFile =open('BplusTree.html','r')
        svgStr = svgFile.read()
        svgFile.close()
        return svgStr


    #插入操作
    def insert(self,key_value):

        #内部节点分裂
        def split_node(n1):

            mid=self.M/2 #分裂点为度数的中点
            newnode=Bptree_InterNode(self.M)
            #新节点的数据是原节点的后半部分
            newnode.indexList=n1.indexList[mid:]
            newnode.childList=ChildList(n1.childList[mid:])
            newnode.par=n1.par

            for c in newnode.childList:
                c.par=newnode

            if n1.par is None: #如果当前节点是根节点,则创建一个新的根节点
                newroot=Bptree_InterNode(self.M)
                tipInfo(' #%s 号内部节点分裂,键 %s 将复制(上升)到新的根节点 #%s 中'%(n1.id,n1.indexList[mid-1],newroot.id))
                newroot.indexList=[n1.indexList[mid-1]]
                newroot.childList=ChildList([n1,newnode])
                n1.par=newnode.par=newroot
                self.__root=newroot
            else: #如果当前节点不是根节点
                tipInfo(' #%s 号内部节点分裂,键 %s 将复制(上升)到父节点 #%s 中'%(n1.id,n1.indexList[mid-1],n1.par.id))
                i=n1.par.childList.index(n1)
                n1.par.indexList.insert(i,n1.indexList[mid-1])
                n1.par.childList.insert(i+1,newnode)
            n1.indexList=n1.indexList[:mid-1]
            n1.childList=ChildList(n1.childList[:mid])

            return n1.par

        #叶子节点分裂
        def split_leaf(n2):
            mid=(self.L+1)/2 #分裂点为叶子节点度数+1的中点
            newleaf=Bptree_Leaf(self.L)
            newleaf.kvList=n2.kvList[mid:]
            if n2.par==None: #如果当前节点是既是叶子节点又是根节点,则创建一个新的内部节点
                newroot=Bptree_InterNode(self.M)
                tipInfo(' #%s 号叶子节点分裂,键 %s 将复制(上升)到新的根节点 #%s 中'%(n2.id,n2.kvList[mid].key,newroot.id))
                newroot.indexList=[n2.kvList[mid].key]
                newroot.childList=ChildList([n2,newleaf])
                n2.par=newroot
                newleaf.par=newroot
                self.__root=newroot
            else:
                tipInfo(' #%s 号叶子节点分裂,键 %s 将复制(上升)到父节点 #%s 中'%(n2.id,n2.kvList[mid].key,n2.par.id))
                i=n2.par.childList.index(n2)
                n2.par.indexList.insert(i,n2.kvList[mid].key)
                n2.par.childList.insert(i+1,newleaf)
                newleaf.par=n2.par
            n2.kvList=n2.kvList[:mid]
            n2.bro=newleaf

        #插入节点
        def insert_node(n):
            tipInfo('对 #%s 号节点进行检查 '%(n.id))

            if not n.isleaf():
                tipInfo(' #%s 号节点是内部节点 '%(n.id))
                if n.isfull():
                    tipInfo(' #%s 号节点已满,分裂后再做插入操作 '%(n.id))
                    insert_node(split_node(n))
                else:
                    p=bisect_right(n.indexList,key_value)
                    #tipInfo(' 插入位置:%s '%p)
                    pp = 0 if p == 0  else p - 1
                    if p > 0:
                        tipInfo(' #%s 号节点未满,找到稍小于 %s 的键值 %s ,在 %s 的右孩子 #%s 号节点上执行插入操作'%(n.id,key_value.key,n.indexList[pp],n.indexList[pp],n.childList[p].id))
                    else:
                        tipInfo(' #%s 号节点未满,只能找到比 %s 稍大的键值 %s ,在 %s 的左孩子 #%s 号节点上执行插入操作'%(n.id,key_value.key,n.indexList[pp],n.indexList[pp],n.childList[p].id))
                    insert_node(n.childList[p])
            else:
                tipInfo(' #%s 号节点是叶子节点, 实际插入键值与卫星数据 '%(n.id))
                #p=bisect_right(n.kvList,key_value)
                p=bisect_left(n.kvList,key_value)
                if len(n.kvList) > p and n.kvList[p]==key_value:
                    #发现了重复键值
                    n.kvList[p].appendValue(key_value.value)
                else:
                    n.kvList.insert(p,key_value)
                if n.isfull():
                    tipInfo(' #%s 号叶子节点已满, 分裂该节点 '%(n.id))
                    split_leaf(n)
                else:
                    return

        insert_node(self.__root)

#------------------    B+ 树 定义结束   ----------------------------------------


def tipInfo(str):
    global infoLevel
    if infoLevel and infoLevel < 2:
        println(str)

def debug(value,tip=''):
    global infoLevel
    if infoLevel and infoLevel < 1:
        print('\n<br>****** debug ****** %s *******'%tip)
        print(value)
        print('\n<br>')

def println(str):
    print('\n<br>')
    print(str)
    print('\n<br>')

#固定序列
def fixTestList():
    testlist=[]
    keyList =[10, 17, 9, 33, 33, 50, 36, 41, 31, 30, 13, 6, 37, 45, 20, 4, 35, 11, 2, 40]
    #keyList =[2, 2, 2, 2, 2, 2]
    keyList =[10, 17, 9, 33, 33, 50]

    for key in keyList:
        value=choice('abcdefghijklmn')
        testlist.append(KeyValue(key,value))
    tipInfo(str([k.key for k in testlist]))
    return testlist;

#随机序列,用50个数的随机序列生成B+树时,观察生成的图形,大部分时候树高都是3,
#但偶尔出现树高为4,是因为B+树在面对特定数据时树高会高一些吗?
def randTestList():
    testlist=[]
    for i in range(1,100):
        key=randint(1,100)
        value=choice('abcdefghijklmn')
        testlist.append(KeyValue(key,value))
    tipInfo(str([k.key for k in testlist]))
    return testlist;

#测试插入操作
def testInsert():
    M=4
    L=4
    #构造一个空的B+树
    mybptree=Bptree(M,L)

    println('B+树的插入过程, 内部%s阶,叶子%s阶 '%(M,L))

    tipInfo('插入序列')
    testlist = fixTestList()

    #testlist = randTestList()

    for kv in testlist:
        tipInfo('<br>------------ 准备插入 %s : -------------------------------'%kv.key)
        mybptree.insert(kv)
        tipInfo('插入 %s 后的B+树'%kv.key)
        mybptree.show()


if __name__=='__main__':
    testInsert()

评论 1
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
