本文介绍如何在Linux终端使用gnuplot进行数据分析及展示。通过shell脚本采集数据，gnuplot实现实时图表绘制，用于监测六轴传感器的采样频率。
如何在终端界面借助图形化工具进行数据分析
一、概述
本文主要介绍，在Linux终端界面，如何借助交互式绘图工具gnuplot，对数据进行分析，并以图表的方式进行展示,具体效果如下图所示：
Interrupt Data
643500 +-------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| + + + + + + |
| arch_timer . |
| . |
643000 |-+ . +-|
| . |
| . . |
| . |
642500 |-+ . +-|
| . |
| |
642000 |-+ . +-|
| . |
| . |
| . |
641500 |-+ . . +-|
| |
| . |
| . |
641000 |-+ . +-|
| . |
| |
| + . + + + + + |
640500 +-------------------------------------------------------------------------------------------------------------------------------------------------------------------+
02:18:35 02:18:40 02:18:45 02:18:50 02:18:55 02:19:00 02:19:05 02:19:10
Time
二、背景
介绍前因
在日常的linux开发与测试过程中，有时会面临数据分析与采集的工作。以六轴的数据采集为例：为保证视频防抖的精确性，要求六轴数据的采集，必须达到一定的频率。为确保采集频率与预设值一致，除了在代码中进行统计外，一种常用的方式是通过读取/proc/interrupts节点，以获取相应的中断数：
[root@Ambarella /home/bin]#cat /proc/interrupts | grep -r 'gyro' -B 3
49: 0 0 0 0 GIC-0 148 Edge vin2_idsp_last_pixel
50: 0 0 0 0 GIC-0 121 Edge vout_lcd
51: 0 0 0 0 GIC-0 120 Edge vout_tv
52: 88418 0 0 0 GPIO 30 Edge gyro
如上所示，通过该节点，我们能够获取中断号号，中断总个数，中断名称等信息。借此方式，我们可以对采集频率进行粗略的分析，但若想通过其获得准确的频率，则还是要经过一番运算。
正是考虑到以上以上的应用场景，就思考是否有方式能够将以上数据以图表的方式进行展现？具体的要求如下：
- 开放源码，支持跨平台
- 能够在终端界面，以图表的方式展现数据，具有较强的可读性
- 周期性的更新数据
- 具有一定的通用性，经过简单修改可以适用于其它的应用场景
在明晰了具体的需求后，接下来需要确定具体的实现方案，具体的工作流如下：
- 网上搜索是否有现成的开源库，支持在终端绘图？初步检索，发现当前的开源库都需要图形界面支持？
- 转换思路。当前看到一些界面，如升级进度条，linux的系统资源监视工具htop的界面是如何实现（如下图）？

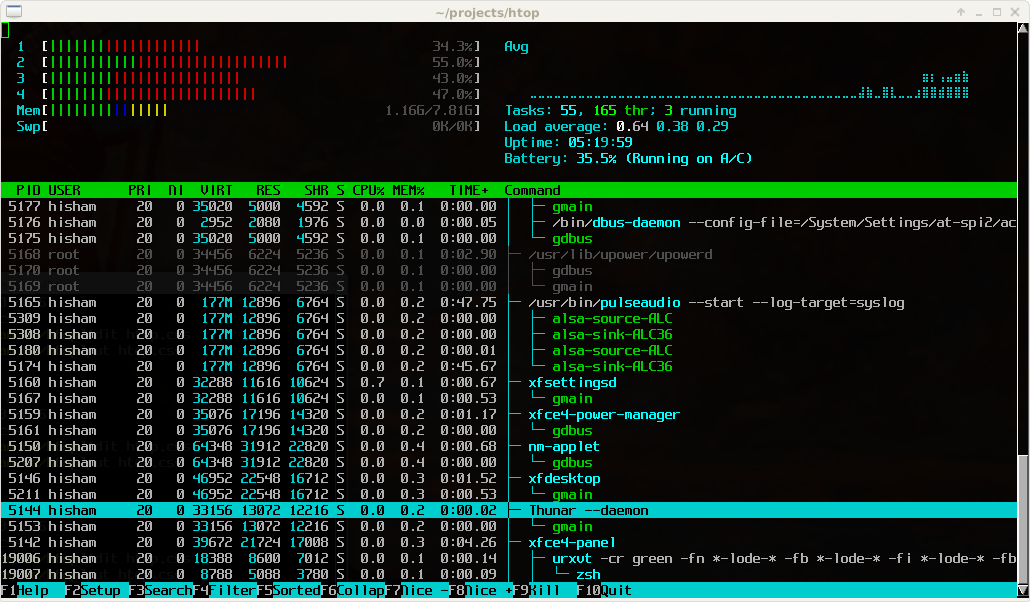

图1：htop展示界面
以上图示中，仅也只能够通过进度条，进行直观显示，可以满足部分需求，但仍不是最优解。
- 继续搜索相关资料，发现
gnuplot可以在终端界面绘图。现行在虚拟机上验证可行性。 - 了解基本使用后，移植到设备上。
以上，为确定最终方案的大体的过程。
三、实现流程
经过前期的了解，确定了以下的技术方案： ``` shell script + gnuplot ``` 其中shell脚本负责数据的采集，gnuplot则负责最终的展示工作。最终的效果如下图所示： gyro sample frequency
580 +----------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| + + + + + + + + + + |
| A gyro ***A*** |
570 |-+ * +-|
| * |
| ** |
| * * |
560 |-+ * * +-|
| * * |
| * * |
550 |-+ * * +-|
| A * * |
| * * * |
540 |-+ * * * * +-|
| * * * * A A |
| A * * A * * ** * |
530 |-+ * * * ** * * * * * * +-|
| * * A * * * * * * A** A * * * * |
| * * * * * * * * A*** * * A * * * * * * |
| * * * * *A * * * * * * A**A** * * * * * * * * A |
520 |-+ * * * A* * * * * * *A** * A A * * A** *A***A**A * A** * * ** *-|
| * * *A** * * * * *A A** ***A**A* A A *A* *** A**A**A A**A *|
| A + A* A + A**A***A**A A* + A**A** + + + A* + + A + |
510 +----------------------------------------------------------------------------------------------------------------------------------------------------------------------+
00:05:55 00:06:00 00:06:05 00:06:10 00:06:15 00:06:20 00:06:25 00:06:30 00:06:35 00:06:40 00:06:45 00:06:50
Time(hh:mm:ss)
图中横轴标志时间（hh:mm:ss），纵轴标志频率(Hz),其中字符A标志着各个数据采集点。从中不难发现，采集频率基本稳定在510Hz左右。
注：这与配置的500Hz，存在一定误差，关于引起误差的原因，会在后边详述。
接下来，我们会详解具体的实现流程。
1. gnuplot介绍
gnuplot是一套跨平台的数学绘图自由软件。使用命令列界面，可以绘制数学函数图形，也可以从纯文字档读入简单格式的座标资料，绘制统计图表等等。它可以提供多种输出格式，例如PNG，SVG，PS，HPGL，供文书处理、简报、试算表使用。它并不是统计软件或数学软件。 –gnuplot维基简介
gnuplot作为跨平台软件，同时支持windows，以及linux。本文基于Linux平台，因此采用源码进行编译。源码获取地址：gnuplot源码;
由于其采用了Autoconf配置脚本。编译方式与其它使用GNU构建系统的开源软件并无二异，具体指南详见代码仓库根目录下的说明文档INSTALL。
注：一个相对规范的开源项目，都会有相应的文档（README,或者INSTALL）用来介绍项目的基本内容以及安装方法。授人以鱼不如授人以渔。在面对其他开源库，或第三方工具时，也建议先阅读相关文档。由此及彼，个人在提供开源库，或发布公共API时，也应提供必要的文档，以方便后来人。
成功编译后，即可获得相应的可执行文件gbuplot;
2. 通过一个简单的示例，介绍其使用流程
本节将通过一个简单的示例——采集并分析六轴的采样频率，来介绍该方案的使用流程。
该示例最终实现的效果是：
- 每秒获取最新的数据，计算差值，获得频率
- 设置横轴显示时间，纵轴显示频率
- 每秒获取数据文件中最新的50条数据，清空窗口后，刷新显示界面
1）获取有效数据
此一步，需要我们借助shell脚本获取中断数据，经过简单的处理后，保存至数据文件中。
#!/bin/bash
rm plot.dat
i=0;
last_cnts=0;
cur_cnts=0;
while [ 1 ]
do
let i=i+1;
#获取当前中断数量
cur_cnts=`cat /proc/interrupts | grep -rin 'gyro' | awk '{print $3}'`
#第一次执行时，last_cnts为0，无需统计差值
if [ $last_cnts -eq 0 ];then
last_cnts=$cur_cnts;
continue;
fi
#获取差值，并按照"时间\t差值"的各执写入数据文件 plot.dat
echo -e `date "+%H:%M:%S"`"\t"`expr ${cur_cnts} - ${last_cnts}` >> plot.dat;
last_cnts=$cur_cnts;
#清除整个串口，以保证图表显示在窗口前端
echo -e "\033c"
#执行gnuplot 具体的配置就在 liveplot.gnu
gnuplot liveplot.gnu
#由于绘图操作需要消耗时间，因此1秒的延时并不准确，这才造成了统计的频率比设置的频率要高
sleep 1
done

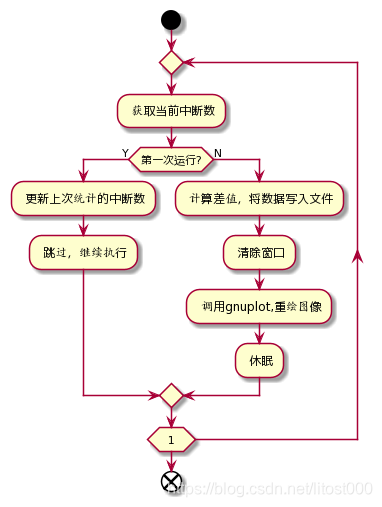

该脚本的流程相对简单，流程如下：
2）gnuplot设置
gnuplot作为命令行工具，除了可以采用交互模式运行外，也可以通过读取文件的当时执行。在第一步gnuplot liveplot.gnu,相关的配置就记录在liveplot.gnu文件中，具体内容如下：
#设置终端样式
set terminal dumb size 180,30
#设置时间格式
set xdata time
set timefmt "%H:%M:%S"
set format x "%H:%M:%S"
set title "gyro sample frequency"
# x轴名称
set xlabel 'Time(hh:mm:ss)'
# y轴名称
set ylabel 'frequency(Hz)'
#设置自动缩放（x轴与y轴）
set autoscale
# 以 plot.dat 的最后50条数据作为数据源，进行绘制；using 1:2意为，采用第1列作为x轴数据来源，采用第2列作为y轴数据源；with linespoints表示采用点线的方式形式绘制数据
plot "<(tail -n 50 plot.dat)" using 1:2 with linespoints title 'gyro'
#设置刷新周期为1秒
#pause 1
#重新读取文件
#reread
关于gnuplot的使用教程，出了可以借助内置的help方式获取外，以下的几篇博客，亦有助于理解使用方法：
通过以上两步骤，就可以绘制出上文展示的图像。
