Android Widget设计与开发是本文要介绍的内容，最早Widget是指在PC的桌面上的小窗口程序；Web上的先行者似乎是Yahoo！；当然，OPhone也搞了一套Widget，HTML+CSS的东东。

我们这里谈的所谓Widget，就是窗口小部件，Android SDK从1.5版本开始支持AppWidget framework，返个框架允许开发者开发Widgets，这些Widgets可以被用户通过长按桌面进行添加，与应用程序进行数据交互。

需求：

在桌面上开发一个Widget，可以实时显示IM软件的状态更新变化；可以通过左右按钮，查看上次或下调更新内容。

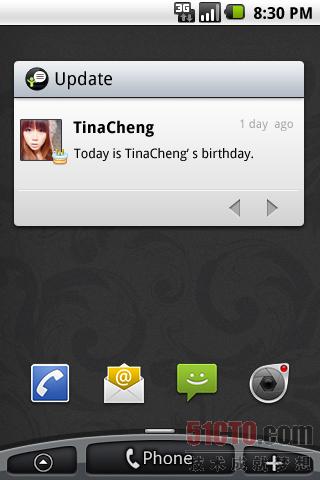

(参考效果图)

设计思路：

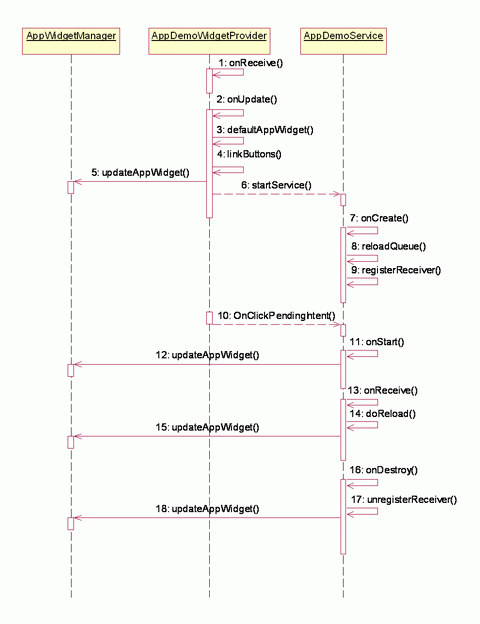

(参考设计序列图)

代码：

Java：



/src/org.anymobile.demo.Globals \\Intent.action 声明

 /src/org.anymobile.demo.service.UpdateService extends Service \\同步、更新Widget布局数据的Service

 /src/org.anymobile.demo.widget.UpdateAppWidgetProvider extends AppWidgetProvider \\Widget，接收器

XML:



/res/layout/update_appwidget.xml \\布局设计
/res/values/strings.xml \\常量声明
/res/xml/update_appwidget_info.xml \\app widget定义
AndroidManifest.xml

#AndroidManifest.xml



<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
      package="org.anymobile.demo"
      android:versionCode="1"
      android:versionName="1.0">
    <application android:icon="@drawable/icon" android:label="@string/app_name">

        <receiver android:name=".widget.UpdateAppWidgetProvider"
                  android:label="@string/app_widget_label" >
            <intent-filter>
                <action android:name="android.appwidget.action.APPWIDGET_UPDATE" />
            </intent-filter>
            <meta-data android:name="android.appwidget.provider"
                       android:resource="@xml/update_appwidget_info" />
        </receiver>

        <service android:name=".service.UpdateService"  android:label="@string/app_name">
            <intent-filter>
                <action android:name="org.anymobile.demo.service.IMM_UPDATE_SERVICE" />
                <category android:name="android.intent.category.DEFAULT" />
            </intent-filter>
        </service>
    </application>
</manifest>

#strings.xml



<?xml version="1.0" encoding="utf-8"?>
<resources>
    <string name="app_name">AnymobileDemo</string>

    <string name="app_widget_label">AnymobileDemo Widget</string>
    <string name="app_widget_title">Updates</string>
    <string name="app_widget_error_message">No messages, please check to login.</string>
</resources>

#update_appwidget_info.xml



<?xml version="1.0" encoding="utf-8"?>
<appwidget-provider xmlns:android="http://schemas.android.com/apk/res/android"
    android:minWidth="294dip"
    android:minHeight="120dip"
    android:updatePeriodMillis="0"
    android:initialLayout="@layout/update_appwidget">
</appwidget-provider>

#update_appwidget.xml



<?xml version="1.0" encoding="UTF-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent">
    <LinearLayout
        android:id="@+id/app_widget_top"
        android:gravity="center_vertical"
        android:orientation="horizontal"
        android:background="@drawable/widget_titlebar"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content">
    </LinearLayout>



    <LinearLayout
        android:id="@+id/app_widget_body"
        android:orientation="horizontal"
        android:background="@drawable/widget_body"
        android:layout_width="fill_parent"
        android:layout_height="100dip">
       <LinearLayout
            android:id="@+id/app_widget_message"
            android:layout_width="fill_parent"
            android:layout_height="fill_parent">
            <TextView
                android:id="@+id/widget_message"
                android:text="@string/app_widget_error_message"
                android:paddingRight="5dip"
                android:paddingLeft="5dip"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content">
            </TextView>
        </LinearLayout>
    </LinearLayout>

    <LinearLayout
        android:id="@+id/app_widget_bottom"
        android:gravity="right"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content">
    </LinearLayout>
</LinearLayout>

#Globals.java

package org.anymobile.demo;



public final class Globals
{
    public static final String ACTION_APP_WIDGET_SERVICE= "org.anymobile.demo.service.IMM_UPDATE_SERVICE";

    public static final String ACTION_APP_WIDGET_PREV   = "org.anymobile.demo.intent.action.APP_WIDGET_PREV";
    public static final String ACTION_APP_WIDGET_NEXT   = "org.anymobile.demo.intent.action.APP_WIDGET_NEXT";

    public static final String ACTION_APP_WIDGET_RELOAD = "org.anymobile.demo.intent.action.APP_WIDGET_RELOAD";  }
