使用powerdesigner反转生成pdm

本文详细介绍了使用PowerDesigner连接MySQL数据库的过程,包括安装适合的Java JDK版本、正确配置系统变量和PowerDesigner内部变量等关键步骤,并指导如何进行数据源设置及生成物理数据模型。

1. 需要java jdk 32位的,不然一直会报错 :Could not Initialize JavaVM!
2. 先创建物理模型,数据库类型要选择mysql5.0,不然也会生成不起报错!
3. 配置 :
一:系统变量: CLASSPATH = X:\Workspaces\my-jar\mysql-connector-java-5.1.7-bin.jar
二:PowerDesigner 打开Tools --> General Options --> Variables
      JAR 路径:X:\Java\jdk1.6.0_13\bin\jar.exe
      JAVA 路径:X:\Java\jdk1.6.0_13\bin\java.exe
      JAVAC 路径:X:\Java\jdk1.6.0_13\bin\javac.exe
      JAVADOC 路径:X:\Java\jdk1.6.0_13\bin\javadoc.exe

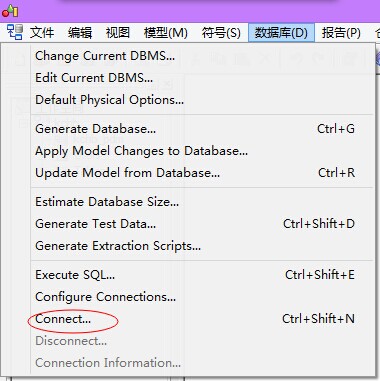

 4.点击

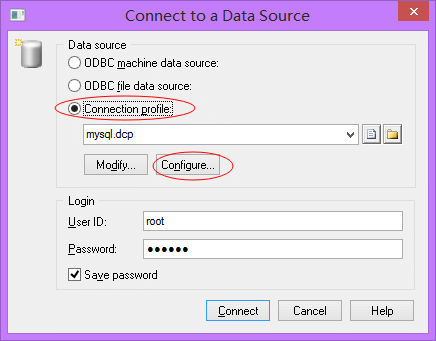

 选择:

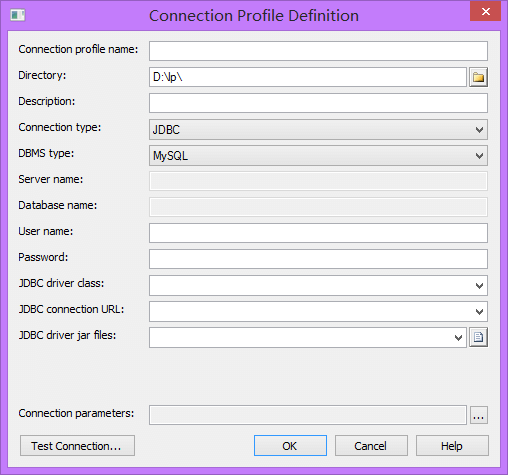

 编辑信息并找到自己相应的jar包,测试一下链接是否通过:

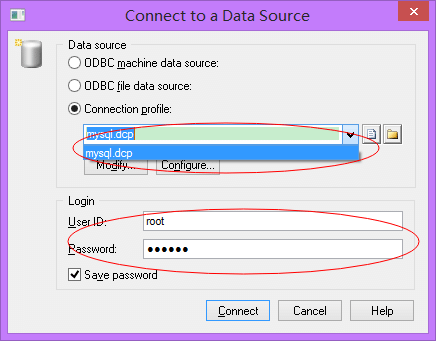

 完成配置后,选择对应的mysql.dcp,到此数据源设置完成,接下来就是反转生成pdm了。

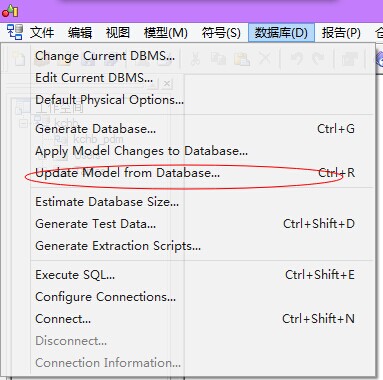

5.点击

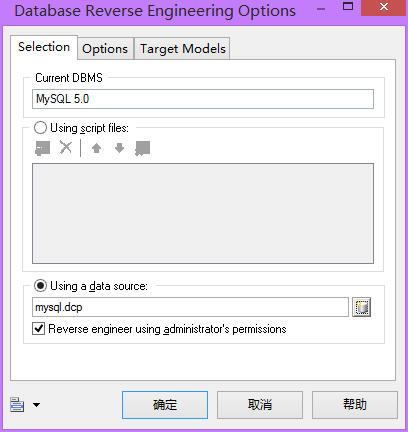

选择对应的数据源,点击确定。

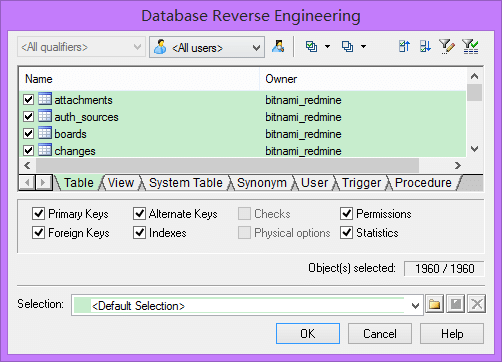

 选择需要生成出来的表,点击ok就完成所有操作了。
