一些基本概念

Window

定义：Window是一个抽象概念，代表一个窗口，它负责界面的展示以及交互。在Android中，Window的具体实现类是PhoneWindow。
功能：Window内部持有一个DecorView作为视图的根布局，并通过WindowManager将DecorView加载到窗口中。它还负责处理与窗口相关的各种事件，如窗口大小变化、焦点变化等。

Activity

定义：Activity是Android四大组件之一，负责界面展示、用户交互与业务逻辑处理。
功能：Activity内部维护着一个Window对象，通过该Window对象来管理视图的添加、布局、绘制等工作。Activity通过调用setContentView()方法将布局资源添加到Window的内容视图中。此外，Activity还负责处理生命周期事件，如创建、暂停、恢复和销毁等。

View

定义：View是Android用户界面基本构建块之一，是各种UI组件的基类。
功能：View负责显示应用程序中的内容和与用户进行交互。它通常被放置在Window容器中，由Window进行管理和展示。View具有自己的属性、样式和行为，并可以包含其他View或ViewGroup来构建复杂的用户界面。

WindowManager

定义：WindowManager是一个接口，用于管理窗口的添加、删除和更新等操作。
功能：WindowManager的具体实现类是WindowManagerImpl，它内部将所有的方法调用转交给WindowManagerGlobal来处理。WindowManagerGlobal通过调用ViewRootImpl来完成对View的操作。WindowManager还负责处理与窗口相关的各种事件，如窗口大小变化、焦点变化等，并将这些事件传递给相应的Window进行处理。

ViewRootImpl

定义：ViewRootImpl是视图层次结构的顶部，它实现了View与WindowManager之间所需要的协议。
功能：ViewRootImpl负责将View和布局参数添加到屏幕上，并控制View的测量、布局和绘制过程。它还负责处理与View相关的事件，如触摸事件、按键事件等，并将这些事件传递给相应的View进行处理。此外，ViewRootImpl还通过IWindowSession接口与WindowManagerService进行通信，以实现对窗口的管理和更新。

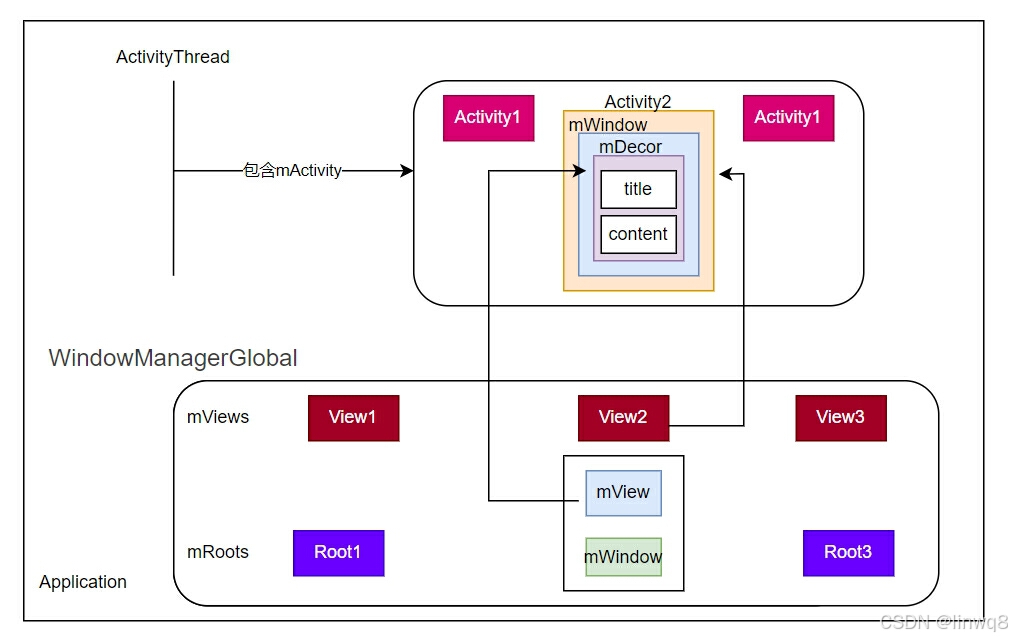

在这里插入图片描述

关系总结

Window与Activity：Activity内部持有一个Window对象，通过该Window对象来管理视图和界面展示。Window作为Activity的下属或视图的管理者，负责处理与窗口相关的各种事件。
Window与View：Window是视图的承载器，内部持有一个DecorView作为视图的根布局。View被放置在Window容器中，由Window进行管理和展示。
Activity与View：Activity通过setContentView()方法将布局资源（由View和ViewGroup组成）添加到Window的内容视图中。用户与Android应用的交互主要是通过View进行的，这些事件会被View捕获并传递给Activity进行处理。
WindowManager与Window/View：WindowManager负责管理窗口的添加、删除和更新等操作。它通过WindowManagerImpl和WindowManagerGlobal来实现对Window和View的管理。WindowManager还负责处理与窗口相关的各种事件，并将这些事件传递给相应的Window进行处理。
ViewRootImpl与Window/View：ViewRootImpl是视图层次结构的顶部，它实现了View与WindowManager之间所需要的协议。它负责将View和布局参数添加到屏幕上，并控制View的测量、布局和绘制过程。ViewRootImpl还与WindowManagerService进行通信，以实现对窗口的管理和更新。

View Three的创建过程

流程

列子：用户启动一个界面。

经过一系列后AMS会通知应用启动一个Activity的，最终将到ActivityThread所管理的LAUNCH_ACTIVITY消息，执行handleLaunchActivity()。
创建Activity对象和Window对象。
创建DecorView，加载页面内容布局到DecorView上，形成View树。
需要将View添加到本地的WindowManagerGlobal中，最终注册到WMS中。

源码(以下源码分析基于7.1和8.0)

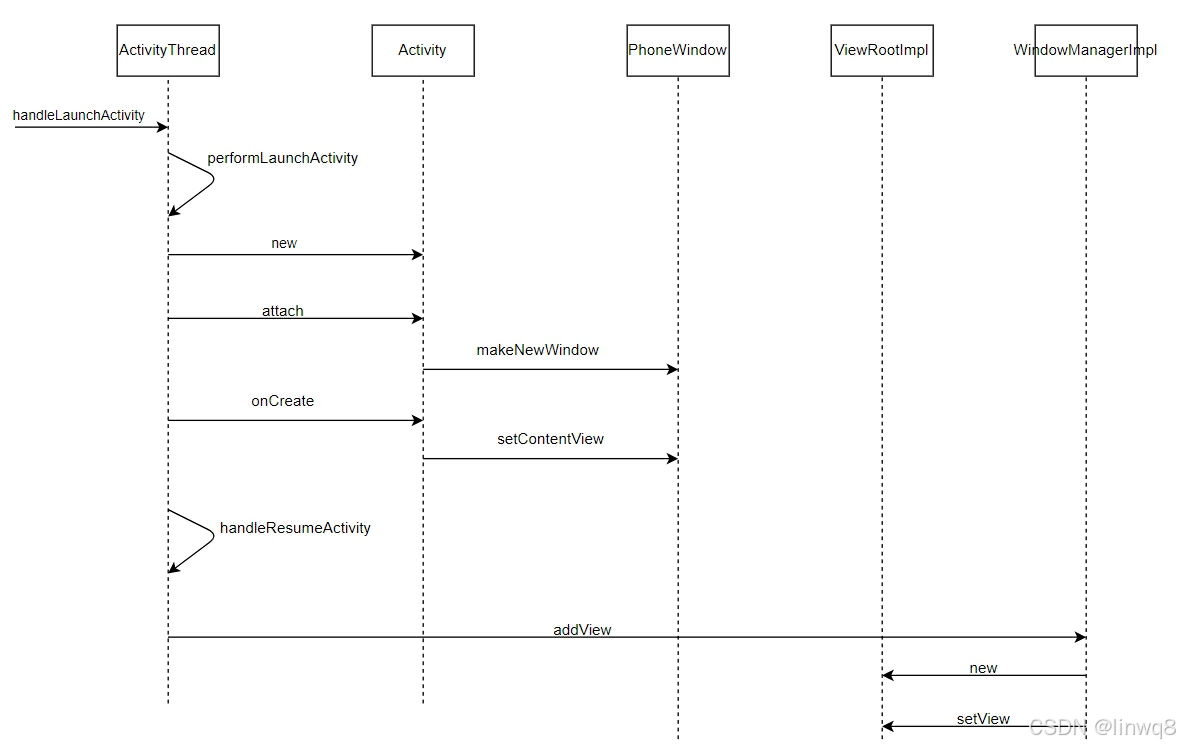

在这里插入图片描述

handleLaunchActivity

/*frameworks/base/core/java/android/app/ActivityThread.java*/
private void handleLaunchActivity(ActivityClientRecord r, Intent customIntent, String reason) {

...
    Activity a = performLaunchActivity(r, customIntent);//启动Activity
    if (a != null) {

        r.createdConfig = new Configuration(mConfiguration);
        reportSizeConfigurations(r);
        Bundle oldState = r.state;
        handleResumeActivity(r.token, false, r.isForward,
                    !r.activity.mFinished && !r.startsNotResumed,r.lastProcessedSeq, reason);//resume当前Activity
    }
}

performLaunchActivity()生成一个Activity对象，且执行Activity的attach(),通过callActivityOnCreate()间接调用Activity.onCreate()。Activity的attach()主要是对内部一些变量赋值，如mWindow。

private Activity performLaunchActivity(ActivityClientRecord r, Intent customIntent) {

    Activity activity = null;
    try {

         java.lang.ClassLoader cl = r.packageInfo.getClassLoader();
         activity = mInstrumentation.newActivity(cl, component.getClassName(), r.intent);//加载创建这个Activity
         ...
        } catch (Exception e) {

          ...
        }
    try {

            Application app = r.packageInfo.makeApplication(false,mInstrumentation);
            ...
            if (activity != null) {

                activity.attach(appContext, this, getInstrumentation(),  r.token,
                r.ident, app, r.intent, r.activityInfo, title, r.parent,
                        r.embeddedID, r.lastNonConfigurationInstances, config,
                        r.referrer, r.voiceInteractor, window);
                ...
                if (r.isPersistable()) {

                    mInstrumentation.callActivityOnCreate(activity, r.state, r.persistentState);
                } else {

                    mInstrumentation.callActivityOnCreate(activity, r.state);
                }
            }
            ...
        } catch (Exception e) {

          ...
        }
}

Activity.onCreate()里会执行setContentView()生成DecorView,setContentView()最终是调用到Window.java的实现类PhoneWindow。

/*frameworks/base/core/java/com/android/internal/policy/PhoneWindow.java*/
public void setContentView(int layoutResID) {

        if (mContentParent == null) {
   //首次加载这个函数的情况
            installDecor();//先生成mDecor
        } else if (!hasFeature(FEATURE_CONTENT_TRANSITIONS)) {

            mContentParent.removeAllViews();//否则移除旧的view
        }

        if (hasFeature(FEATURE_CONTENT_TRANSITIONS)) {

            ...
        } else {

            mLayoutInflater.inflate(layoutResID, mContentParent);//根据资源ID创建View,
        }
        ...
    }

    private void installDecor() {

        mForceDecorInstall = false;
        if (mDecor == null) {

            //创建一个DecorView
            mDecor = generateDecor(-1);
            ...
        }
        if (mContentParent == null) {

            mContentParent = generateLayout(mDecor);
        }
   }

取出Window样式。
根据layoutResource指定的layout(即xml)文件，来inflate出对应的View，将View添加到DecorView中。
DecorView包含两部分内容，一个是通过setContentView实际要显示的视图，另外一个是系统的视图如Title,ActionBar等。

    protected ViewGroup generateLayout(DecorView decor) {

        TypedArray a = getWindowStyle();//获取窗口样式
        //根据具体的样式为layoutResource设置匹配的资源
        int layoutResource;
        int features = getLocalFeatures();
        // System.out.println("Features: 0x" + Integer.toHexString(features));
        if ((features & (1 << FEATURE_SWIPE_TO_DISMISS)) != 0) {

            layoutResource = R.layout.screen_swipe_dismiss;
            setCloseOnSwipeEnabled(true);
        } else if ((features & ((1 << FEATURE_LEFT_ICON) | (1 << FEATURE_RIGHT_ICON))) != 0) {

        }
        ...
         final View root = inflater.inflate(layoutResource, null);
         mDecor.addView(root,new ViewGroup.MarginLayoutParams(MATCH_PARENT, MATCH_PARENT));
                  ViewGro
