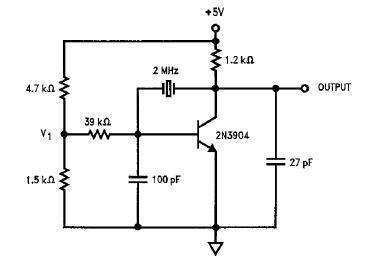

一个无源晶振和外围电路（如图）组成的振荡电路，就能发挥类似有源晶振的功能吗？

最新推荐文章于 2025-07-12 17:57:06 发布

linuxheik

最新推荐文章于 2025-07-12 17:57:06 发布

阅读量7.9k

点赞数

分类专栏：振荡电路

29 篇文章

订阅专栏

本文探讨了由无源晶振与外围电路组成的振荡电路能否实现类似有源晶振的功能。通过分析电路原理得出，该电路理论上能够输出完整的波形，但其稳定性及自激能力需通过实验验证。

2012-06-21 22:01 曾佳乐曾佳乐曾 | 分类：工程技术科学 | 浏览1232次

从output端输出的电压只有正半周还是正半周、负半周都有？这个电路通电后，能不能自己起振？

提问者采纳

2012-06-22 08:34

电路原理是对的，集电极静态电位约2.5V，振荡后可以输出完整的波形。但是电路结构过于简单，能否自激起振，振荡是否稳定，试试才知道。一般电路在发射极有直流负反馈电阻稳定工作点，晶体负载有微调电容调整谐振频率。

提问者评价

谢谢。也谢谢其他人的回答。
