NRF51822 SDK12.3中文件合并升级出现问题-confilct

SDK12.3下对nrf51822进行dfu升级验证：

三个程序文件如下：

E:\blue_dfu\nRF5_SDK_12.3.0_d7731ad\components\softdevice\s130\hex\s130_nrf51_2.0.1_softdevice.hex

E:\blue_dfu\nRF5_SDK_12.3.0_d7731ad\examples\dfu\bootloader_secure\pca10028\arm5_no_packs\booloader.pro

E:\blue_dfu\nRF5_SDK_12.3.0_d7731ad\examples\ble_peripheral\experimental_ble_app_buttonless_dfu\pca10028\s130\buttonless.pro

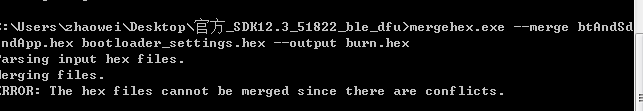

出现这个问题是因为rom地址重叠了，修改Irom地址才可以。

通过以下链接查看SDK所占的ROM和RAM

2） Softdevice还有一份专门的spec，来阐述softdevice工作原理，资源占用情况，性能参数，使用注意事项等，建议大家一定要阅读该份spec。

S110 spec链接：http://infocenter.nordicsemi.com/index.jsp?topic=%2Fcom.nordic.infocenter.softdevices51%2Fdita%2Fsoftdevices%2Fs110%2Fs110.html&cp=3_7_0
S130 spec链接：http://infocenter.nordicsemi.com/index.jsp?topic=%2Fcom.nordic.infocenter.s130.sds%2Fdita%2Fsoftdevices%2Fs130%2Fs130sds.html&cp=3_7_2_0
S132 spec链接：http://infocenter.nordicsemi.com/index.jsp?topic=%2Fcom.nordic.infocenter.s132.sds%2Fdita%2Fsoftdevices%2Fs130%2Fs130sds.html&cp=2_3_1_0
S112 spec链接：http://infocenter.nordicsemi.com/index.jsp?topic=%2Fcom.nordic.infocenter.s112.sds%2Fdita%2Fsoftdevices%2Fs130%2Fs130sds.html&cp=2_3_0_0
S140 spec链接：http://infocenter.nordicsemi.com/index.jsp?topic=%2Fcom.nordic.infocenter.s140.sds%2Fdita%2Fsoftdevices%2Fs130%2Fs130sds.html&cp=2_3_2_0
3) SDK还有在线帮助文档和离线帮助文档，两者一模一样，离线帮助文档就是通过在线帮助文档生成的，以方便网络不好的用户使用。你可以根据自己的情况选择其中一份帮助文档即可。离线版帮助文档可以到这里下载：http://developer.nordicsemi.com/nRF5_SDK/。

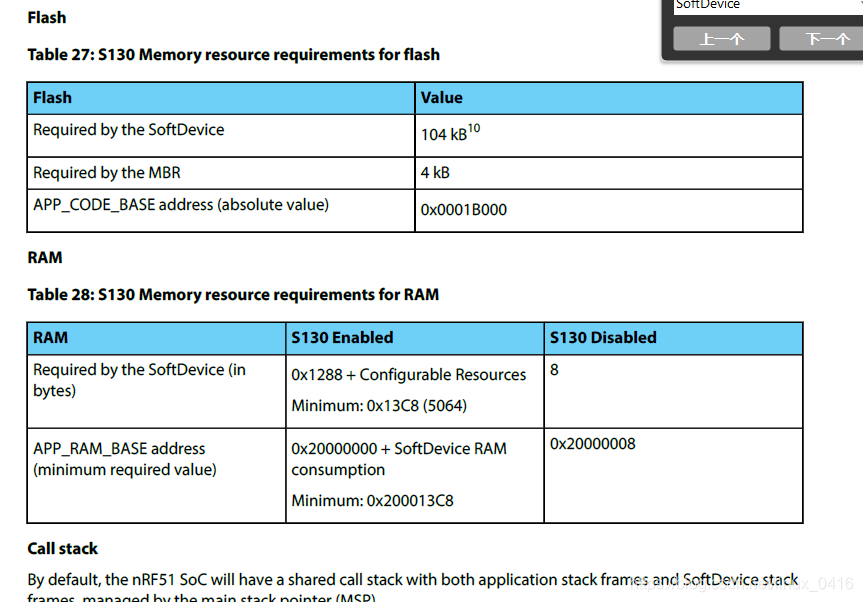

得出s130_nrf51_2.0.1_softdevice的协议栈为

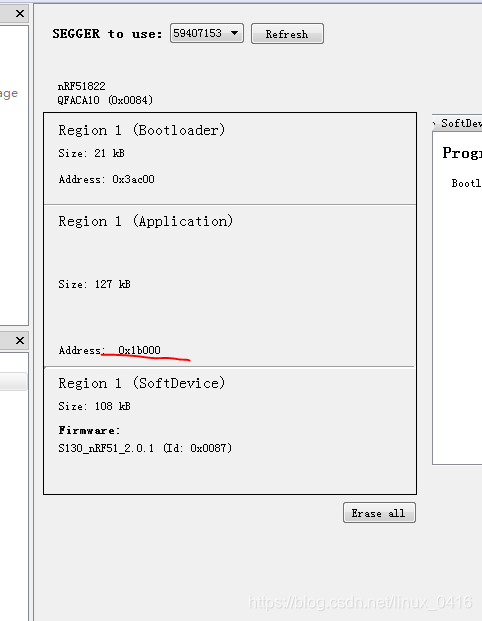

查看文档或者从nrf studio中查看app的rom起始地址 如下：

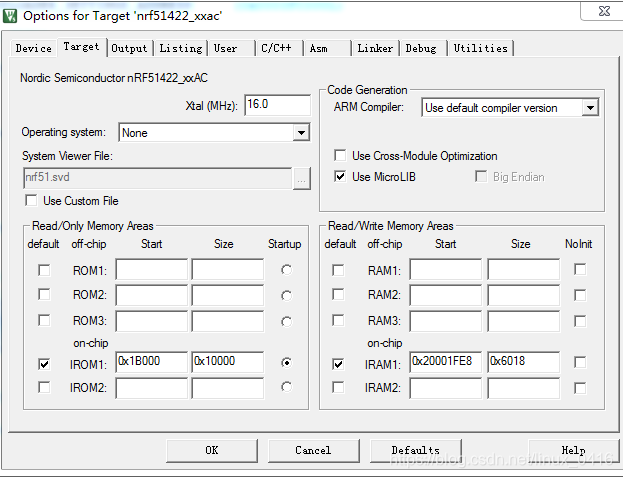

确定出APP程序的IROM起始地址和IRAM起始地址：



查看APP的

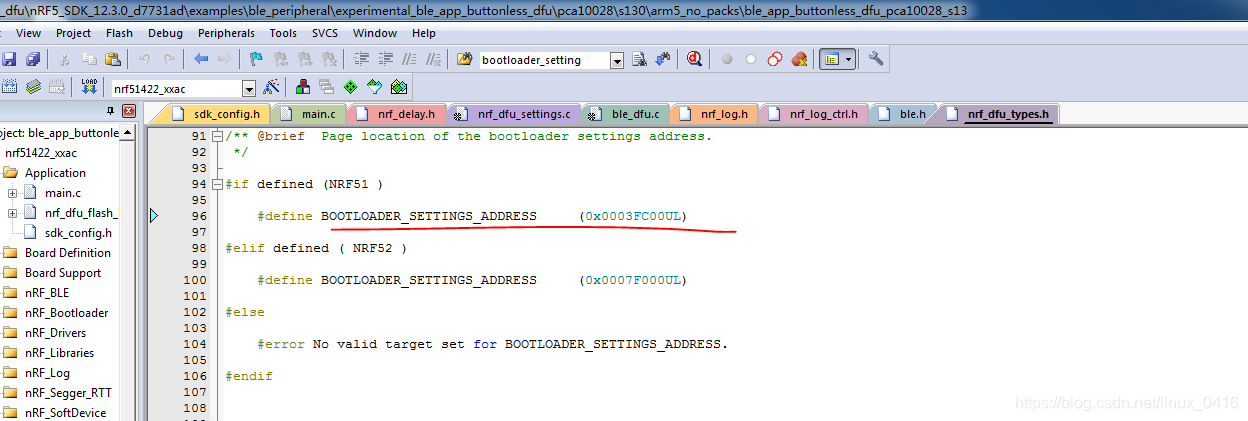

看出bootloader_settting.txt是在flash的后0x400字节的位置（3FC00+400=40000）

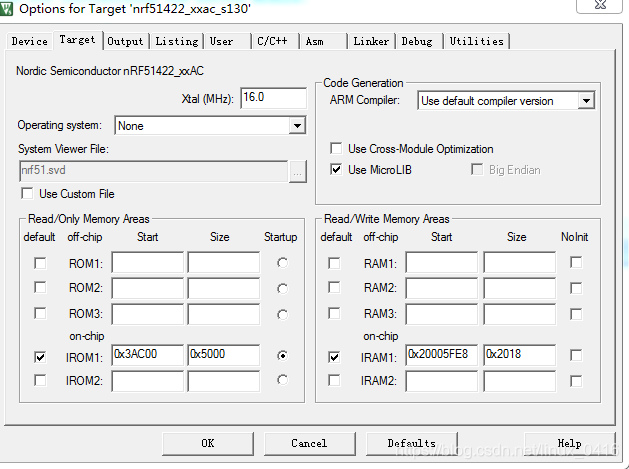

修改bootloader的起始地址，从APP起始地址+APP大小之后的值作为bootloader的起始rom地址，

所以bootloader的起始地址和大小加起来不能超过0x3FC00



在生成bllotloader_settting.txt之后合并没有出现问题，正确运行；

几点说明：

APP的IROM地址一定紧接着softdevice程序，即nrfstudio显示的地址才可以，不然app不能够正常启动；

APP的IRAM设置原则 起始地址+大小=总RAM  本测试为32K 即0x8000

BOOTLOADER的IRAM设置原则 起始地址+大小=总RAM  本测试为32K 即0x8000

参考博客https://blog.youkuaiyun.com/w464960660/article/details/83276623
