HMC656LP2:实现±1.5dB高精度衰减,现货库存

型号介绍:

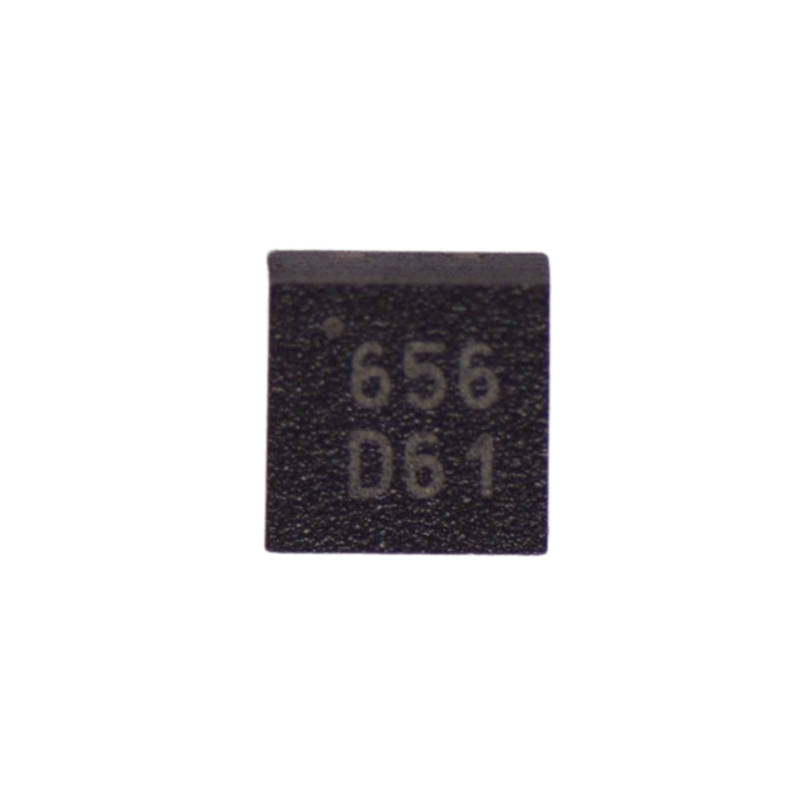

       今天我要向大家介绍的是 Analog Devices 的一款衰减器——HMC656LP2。 它展现了出色的精度控制,衰减公差严格控制在±1.5dB以内,温度系数低至0.0004 dB/°C,这意味着即使在温度变化的环境中,它也能保持稳定的衰减性能。更值得一提的是,这款衰减器具备+25dBm的功率处理能力,能够承受较高功率的输入信号,为系统设计提供了更大的灵活性。

主要特性:
衰减值: 10 dB
阻抗: 50 Ohm
回波损耗: 7 dB (最小值)
衰减公差: ± 1.5 dB
温度系数: 0.0004 dB/°C

应用领域:
光纤通信
测试和测量
微波无线电

相关型号:
ADC32RF55EVM
ADC34RF55IRTDT
AD9253BCPZ-125
AD9753AST
ADXL357BEZ
ADXRS453BRGZ
ADF4360-4BCPZ
LTC5548IUDB#TRMPBF
LTC5549IUDB#TRMPBF
ADXRS453BRGZ
ADXL357BEZ

<think> 嗯,用户想了解如何用PE4302实现0-90dB步进0.5dB衰减方案。PE4302本身最大衰减只有31.5dB,用户的需求明显超出了单颗芯片的能力范围。需要结合引用资料和射频知识来设计多级级联方案。 从引用[1][3]可知PE4302的关键参数:6位衰减器、0.5dB步进、DC-4GHz带宽、31.5dB最大衰减。引用[2]提到它常与OPA847这类宽带运放配合使用,但用户需要的是纯衰减方案。引用[4]展示的60dB程控增益系统说明多级设计可行性。 计算发现90dB衰减至少需要三级PE4302(31.5×3=94.5dB)。但级间阻抗匹配和噪声累积是难点:三级串联时最小衰减-94.5dBm,若输入0dBm信号,输出将低至-94.5dBm,必须考虑系统噪声系数。引用[3]强调要用超低噪声LDO供电,这对末级衰减器尤为重要。 控制逻辑上,引用[3]的拨码开关设计可复用,但需为每级芯片设计独立的LE/P/S控制。串行控制更实用,通过74HC595等移位寄存器可实现三芯片级联控制。 突然想到衰减精度问题:三级PE4302的理论精度是±0.25×3=±0.75dB(引用[1]的精度数据)。实际需预留±1dB余量,这对90dB系统影响较小(约1.1%误差)。 最后是资料获取,引用[3]提供的网盘链接应包含PCB设计,这对级联时的布局布线很关键——特别是2GHz以上频率时,微带线长度都会影响相位一致性。 </think> 根据引用资料和射频系统设计原理,PE4302 **无法直接实现0-90dB/0.5dB步进** 的衰减范围,因其自身最大衰减仅31.5dB(引用[1][3])。但可通过多级级联和系统设计实现需求,具体方案如下: --- ### **实现原理** 1. **多级级联扩展范围** - 单颗PE4302衰减范围:$0 \sim 31.5 \text{dB}$,步进$0.5 \text{dB}$(引用[1]) - 需至少3级级联实现目标范围: $$31.5 \times 3 = 94.5 \text{dB} > 90 \text{dB}$$ - **衰减精度**:每级精度误差会累积,需选择高线性度芯片(PE4302典型衰减误差$±0.25 \text{dB}$)。 2. **级间缓冲设计** - 直接级联会导致阻抗失配和插入损耗,需添加**宽带放大器**补偿信号损失(引用[2]): ```mermaid graph LR A[输入信号] --> B(PE4302_1) --> C[OPA847放大器] --> D(PE4302_2) --> E[OPA847] --> F(PE4302_3) --> G[输出] ``` - 放大器选择:需满足**超低噪声+宽频带**(如OPA847,带宽$3.9 \text{GHz}$,引用[2])。 --- ### **硬件设计要点** 1. **电源管理** - 每颗PE4302需$3\text{V}$独立供电(引用[3]) - 使用**超低噪声LDO**(如TI TPS7A系列),噪声$<10\mu\text{V}_{RMS}$(引用[3])。 2. **阻抗匹配** - 全部射频路径保持$50\Omega$阻抗: - PCB微带线宽度按介电常数计算(引用[3]提供设计文件) - SMA接头直连减少反射。 3. **控制接口优化** - 并行控制:每级PE4302独立连接控制线(C0~C5) - 串行控制:通过**移位寄存器(如74HC595)** 级联控制信号,减少MCU引脚占用(引用[3])。 --- ### **衰减值计算示例** - **目标衰减值**:$73.5 \text{dB}$ 需三级分配(避免单级饱和): $$ \begin{align*} \text{第1级} &: 31.5 \text{dB} \\ \text{第2级} &: 31.5 \text{dB} \\ \text{第3级} &: 10.5 \text{dB} \\ \text{总和} &: 73.5 \text{dB} \end{align*} $$ --- ### **关键资料参考** 1. **官方文档** - [PE4302数据手册](https://www.psemi.com/pdf/datasheets/pe4302-datasheet.pdf)(含时序图/电气特性) 2. **设计文件** - 原理图&PCB 3D模型(引用[3]网盘链接,提取码:r2au) 3. **替代方案** - 若需更高集成度,可选用**PE43713**(7位衰减器,最大$31.5 \text{dB}$)或**HMC624LP4E**(0.25dB步进,引用[1])。 --- ### **注意事项** 1. **噪声累积** 多级放大可能引入额外噪声,需计算系统级联噪声系数: $$F_{total} = F_1 + \frac{F_2-1}{G_1} + \frac{F_3-1}{G_1G_2} + \cdots$$ 其中$F_n$为第n级噪声系数,$G_n$为增益(放大器需置于衰减器前)。 2. **温度稳定性** PE4302在$-40℃ \sim +85℃$范围内衰减精度$\pm 0.5 \text{dB}$,高温环境需散热设计。 --- ###
