选型手册：24-30GHz GaAs 中功率放大器—CHA4396-QDG

最新推荐文章于 2025-08-27 11:24:23 发布
原创 最新推荐文章于 2025-08-27 11:24:23 发布 · 170 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#CHA4396-QDG #放大器 #功率放大器

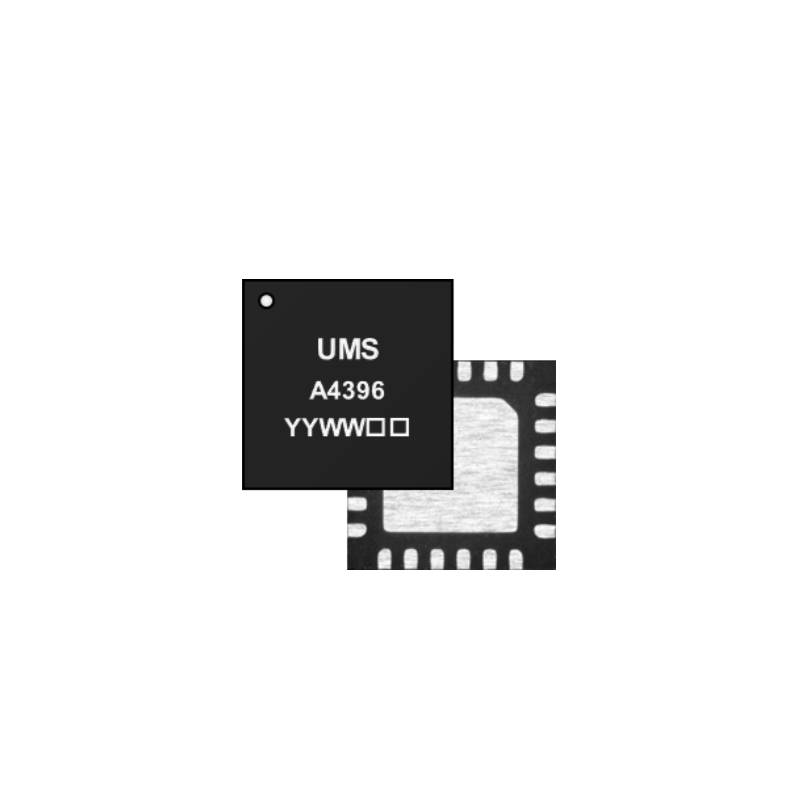

CHA4396-QDG

       CHA4396-QDG 拥有 24-30GHz 的宽广频带，如同魔法师手中的魔杖，能够驾驭各种频率的信号。它的三段放大电路如同魔法师的咒语，将微弱的信号一步步放大，最终输出高达 22dBm 的强大功率。

频率范围：24-30GHz
1dB 增益压缩点输出功率：21dBm
线性增益：22dB
功率附加效率：17%
输出三阶截获点：31dBm
封装：24L-QFN (4x4mm²)

CHT3091-FAB
CHT3091a99F
CHT4660-QAG
CHT3091aQAG
CHT4660-FAB
CHT4690-FAB
CHT4690-QAG
CHT4690-99F
CHT4694-99F
CHT4694-QAG
CHT4699-QDG
CHT3029-99F
CHT3029-QEG
CHT4012-QDG
CHT4012a98F
CHT4016-99F
CHT4016-QEG

立年电子
