选型手册：W 波段多功能乘法器/MPA—CHU2277a98F

CHU2277a98F

工作频率范围： 38.0 GHz 至 38.5 GHz
输入功率： 典型值 5 dBm
输出功率： OUT1 端口典型值 13 dBm，OUT2 端口典型值 10 dBm
谐波抑制： 非谐波抑制典型值 > 40 dBc
杂散抑制： 二次谐波抑制典型值 > 40 dBc，三次谐波抑制典型值 > 40 dBc
幅度噪声： 典型值 -137 dBc/Hz @ 1 kHz (SSB)
工作温度范围： -40°C 至 100°C

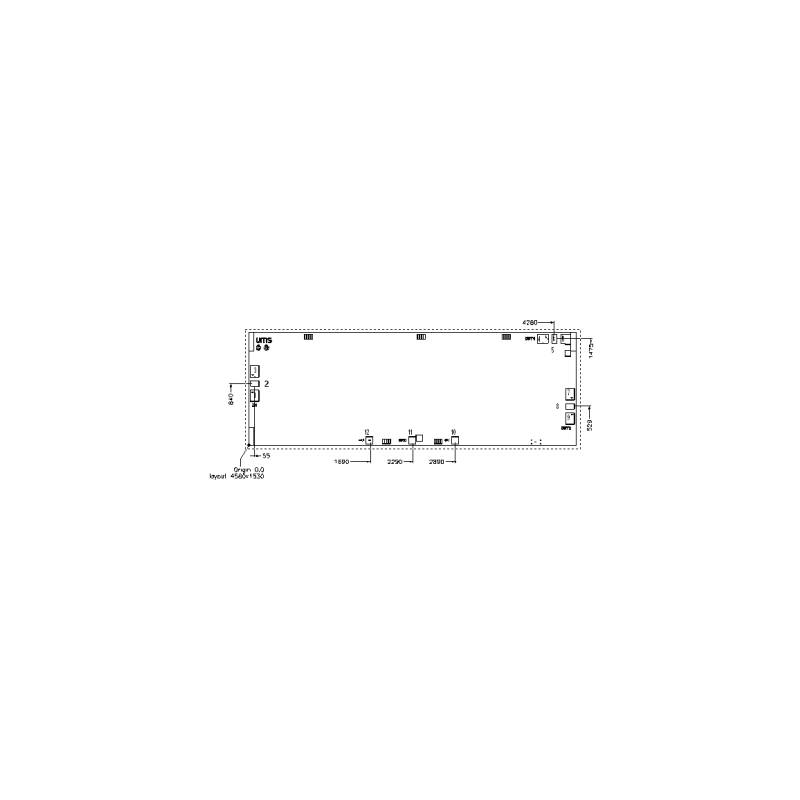

芯片尺寸： 4.65 mm x 1.6 mm x 0.1 mm

        CHU2277a98F 是一款 W 波段单片多功能器件，集成了倍频器、四级放大器和功率分配器。倍频器基于有源晶体管，可在低输入电平下工作，并降低功耗。该芯片提供两个 77GHz 输出，主输出用于发射路径，辅助输出用于接收混频器的本振信号。所有有源器件均为内部自偏置。该芯片兼容自动化装配设备。
