07 Tomcat 请求处理流程详解，Tomcat 请求流程设计架构

Tomcat 请求流程

Tomcat 如何实现每个请求都能精准找到对应的Servlet呢？

Mapper组件实现了将用户请求的URL定位到一个Servlet的功能。

Mapper组件工作原理：

Mapper组件里保存了Web应用的配置信息，其实就是容器组件与访问路径的映射关系，比如Host容器里配置的域名、Context容器里的Web应用路径，以及Wrapper容器里Servlet映射的路径，你可以想象这些配置信息就是一个多层次的Map。

当一个请求到来时，Mapper组件通过解析请求URL里的域名和路径，再到自己保存的Map里去查找，就能定位到一个Servlet。请你注意，一个请求URL最后只会定位到一个Wrapper容器，也就是一个Servlet。

---

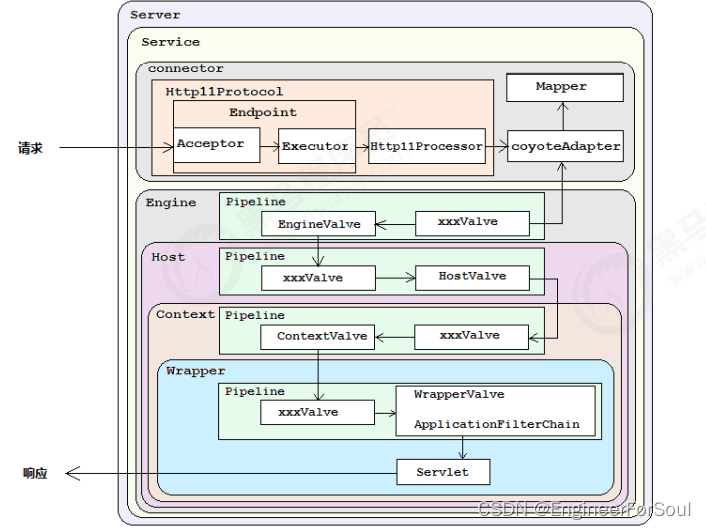

Tomcat 请求流程设计架构

步骤:

1. Connector组件Endpoint中的Acceptor监听客户端套接字连接并接收Socket。
2. 将连接交给线程池Executor处理，开始执行请求响应任务。
3. Processor组件读取消息报文，解析请求行、请求体、请求头，封装成Request对象。
4. Mapper组件根据请求行的URL值和请求头的Host值匹配由哪个Host容器、Context容器、Wrapper容器处理请求。
5. CoyoteAdaptor组件负责将Connector组件和Engine容器关联起来，把生成的Request对象和响应对象Response传递到Engine容器中，调用 Pipeline。
6. Engine容器的管道开始处理，管道中包含若干个Valve、每个Valve负责部分处理逻辑。执行完Valve后会执行基础的 Valve–StandardEngineValve，负责调用Host容器的Pipeline。
7. Host容器的管道开始处理，流程类似，最后执行 Context容器的Pipeline。
8. Context容器的管道开始处理，流程类似，最后执行 Wrapper容器的Pipeline。
9. Wrapper容器的管道开始处理，流程类似，最后执行 Wrapper容器对应的Servlet对象的处理方法。

---

Tomcat中的各个组件各司其职，组件之间松耦合，确保了整体架构的可伸缩性和可拓展性，那么在组件内部，如何增强组件的灵活性和拓展性呢？ 在Tomcat中，每个Container组件采用责任链模式来完成具体的请求处理。

在Tomcat中定义了Pipeline 和 Valve 两个接口，Pipeline 用于构建责任链， 后者代表责任链上的每个处理器。Pipeline 中维护了一个基础的Valve，它始终位于Pipeline的末端（最后执行），封装了具体的请求处理和输出响应的过程。当然，我们也可以调用addValve()方法， 为Pipeline 添加其他的Valve， 后添加的Valve 位于基础的Valve之前，并按照添加顺序执行。Pipiline通过获得首个Valve来启动整合链条的执行 。

这个责任链，可以了结合前面《Tomcat 启动流程中的init》理解。
