DSP C6657恢复出厂设置及快速烧录多核镜像

本文描述如何通过仿真器和CCS将开发板恢复到出厂设置，并如何进行快速烧录多核镜像到FLASH中。

一、恢复出厂设置

步骤1：用仿真器连接开发板DSP JTAG接口和PC终端，将开发板的拨码开关拨到NO BOOT模式，这个档位是DEBUG调试模式，然后将开发板上电。

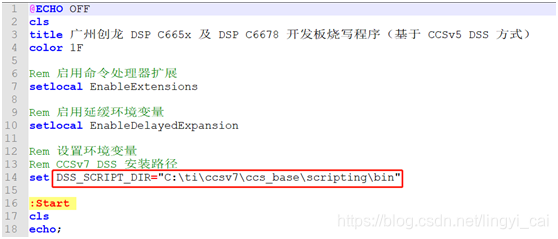

步骤2：确认IDE CCS安装路径

确认修改E:\TMS320C665x\Demo\Factory Reset\Flash.bat

步骤3：运行Flash.bat

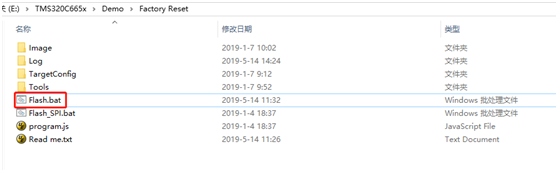

1)  在目录E:\TMS320C665x\Demo\Factory Reset下按Shift+右键，选择在此处打开Powershell窗口

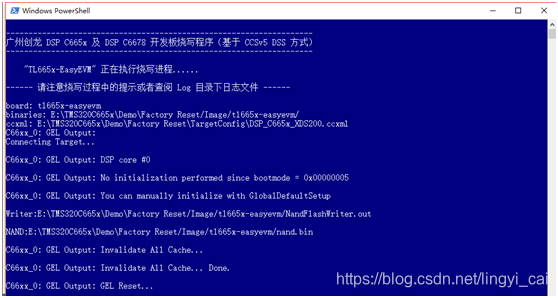

2)  运行Flash.bat

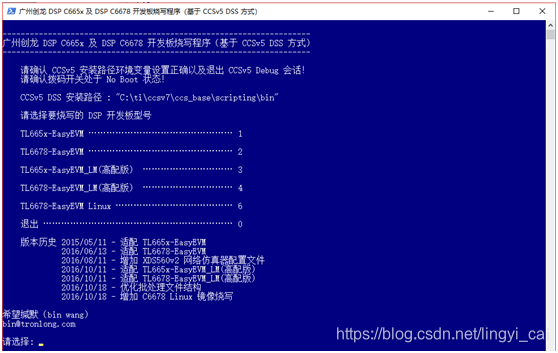

3)  配置

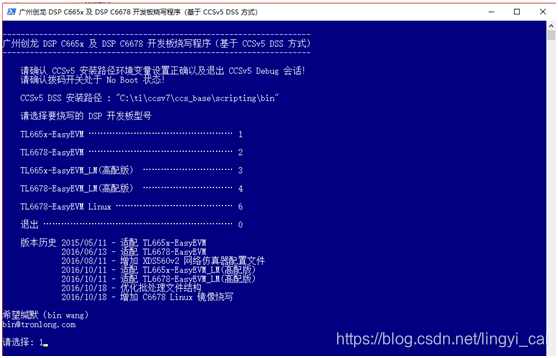

选择1

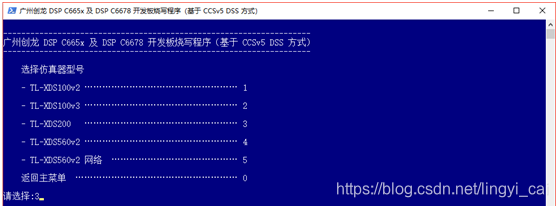

选择3

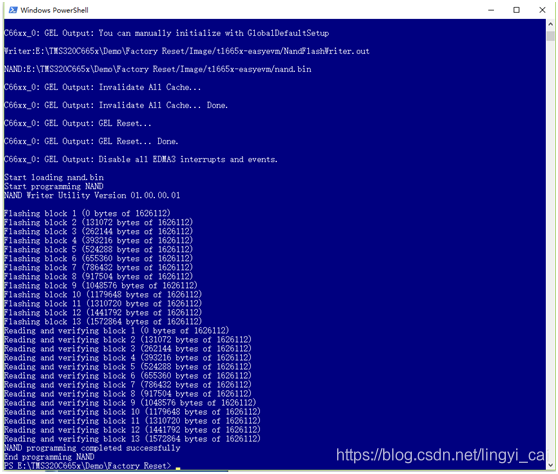

4）等待烧录完成

5）切换拨码开关，选择从Nand Flash启动

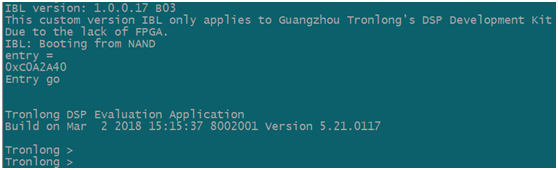

以上表明，已成功将DSP C6657开发板恢复出厂设置。

Note: 在进行恢复出厂设置时，需要退出CCS debug模式。

二、利用Flash.bat工具烧写多核镜像到NAND FLASH中

步骤1：用仿真器连接开发板DSP JTAG接口和PC终端，将开发板的拨码开关拨到NO BOOT模式，这个档位是DEBUG调试模式，然后将开发板上电。

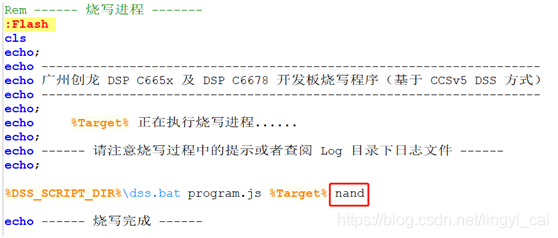

步骤2：修改Flash.bat

如烧写到NAND FLASH，则传参nand，NOR FLASH则传参nor

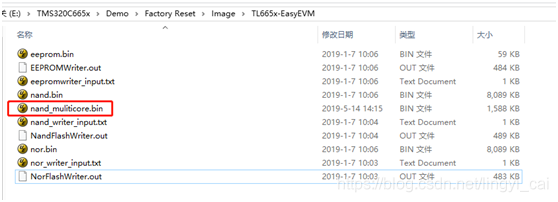

步骤3：将多核烧写文件拷贝到

E:\TMS320C665x\Demo\Factory Reset\Image\TL665x-EasyEVM

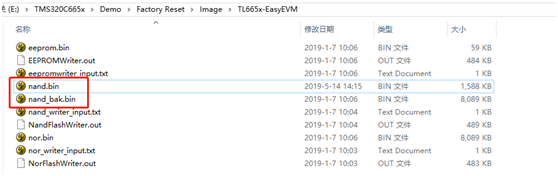

步骤4：重命名nand_muliticore.bin文件为nand.bin

将之前的nand.bin备份为nand_bak.bin

步骤5：修改Gel文件

修改E:\TMS320C665x\Demo\Factory Reset\TargetConfig\DSP_C665x.gel的启动方式

Note:

ibl_BOOT_FORMAT_ELF是单镜像启动；

ibl_BOOT_FORMAT_BBLOB为多镜像启动。

步骤6：运行Flash.bat

配置选择1，然后选择3

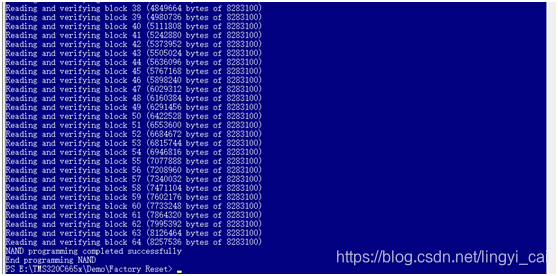

以上表明成功将多核镜像文件烧写到NAND FLASH。

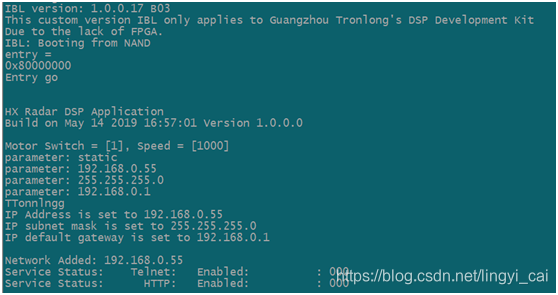

步骤6：切换拨码开关，选择从Nand Flash启动

Note: 启动方式失败时，可能有以下两种情况

1)  可能是没有修改为ibl_BOOT_FORMAT_BBLOB。

2)  修改GEL文件，再去运行Flash.bat

(1) 打开E:\TMS320C665x\Images\ DSP_C665x_Burn_Muliti_Core.gel文件，确认将启动镜像格式从默认的ibl_BOOT_FORMAT_ELF修改为ibl_BOOT_FORMAT_BBLOB，并保存

Note: DSP_C665x_Burn_Muliti_Core.gel文件由Tronlong_C665x.gel修改得到。

(2 ) 连接开发板CPU，加载文件

文件路径：

E:\TMS320C665x\Demo\HostApp\MultiCoreBoot\IBL Config\i2cparam_0x50_tl665x_little_0x500.out

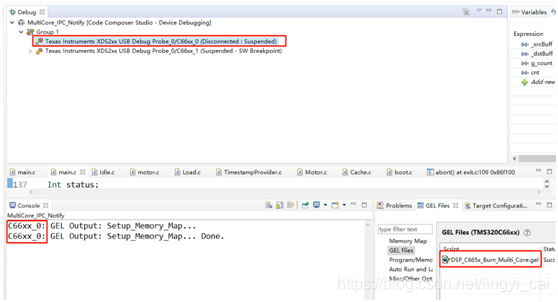

A.  选中Core0，右键->Open GEL Files View->GEL Files->Load GEL，加载GEL文件 DSP_C665x_Burn_Muliti_Core.gel

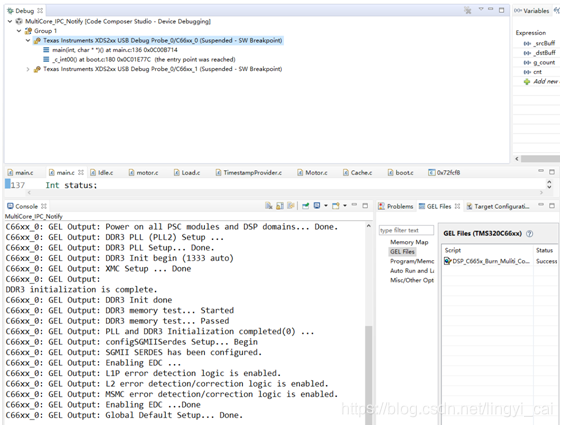

B.  选中Core0，右键->Connect Target

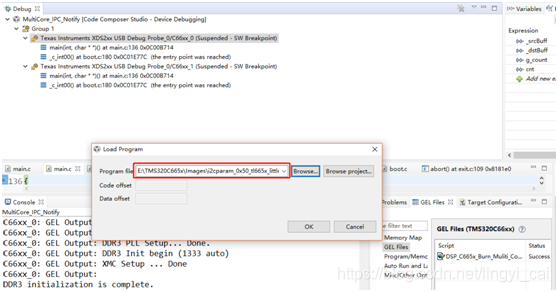

C.  Run->Load->Load Program->Browser->…

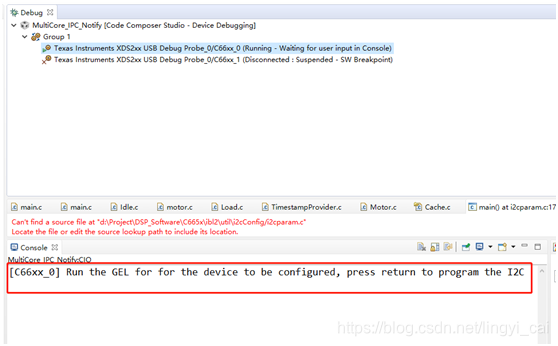

D.  Resume(F8)

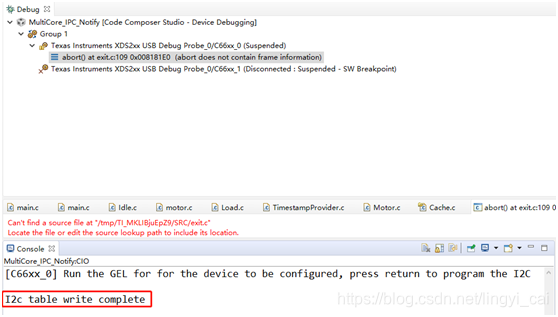

E.  点击“Scripts->EVM TL665x IBL->SetConfig_TL665x_main”，然后再Console下安装Enter键：

通过以上步骤，表明GEL文件修改成功。
