问题描述

作为菜鸟，在编辑IEEE Access 的LaTex版时，图片双栏显示时常常会遇到图片的下标注(也就是常说的caption)无法换行，而且系统给定的版本无法做到下标注左对齐以及字体如何加粗（ $就和见刊的论文那样\color{red}{就和见刊的论文那样}$ ），然后经过我多次在网上勘察答案，取其精华而总结出的此篇经验。目的是希望大家在遇到这类问题时能够有个相应的参考，传承 $前人栽树后人乘凉\color{red}{前人栽树后人乘凉 }$ 的好风俗。

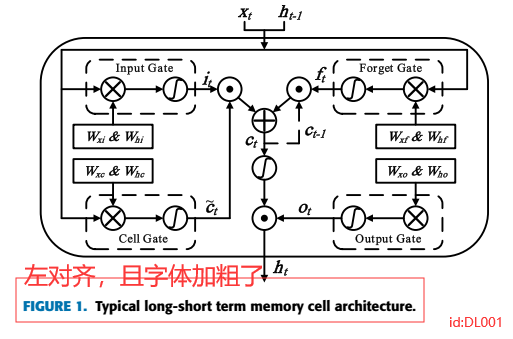

而我们目的是想达到这样一个展示（摘自其他见刊Access）：
Alt

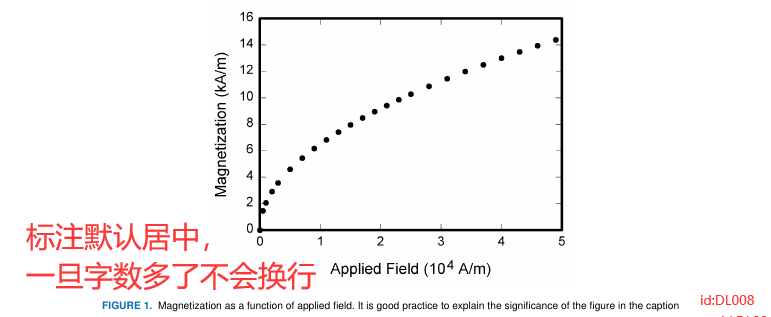

而现实中，是这样的：
Alt

语句分析

在IEEE Access模板中添加图片的示例语句：

% 模板
\Figure[t!](图片参数设定区)[区域宽度设定，单栏/双栏]{图片路径}{图片标注}

% 示例
\Figure[t!](topskip=0pt, botskip=0pt, midskip=0pt){fig1.png}
{Magnetization as a function of applied field.It is good practice to explain the significance of the figure in the caption.}

示例所显示的图默认是双栏的，如果想要单栏显示，则在 ’ [ ] ’ 内设置参数 [width = 3 in]。大概3.3 in以下都是单栏的。

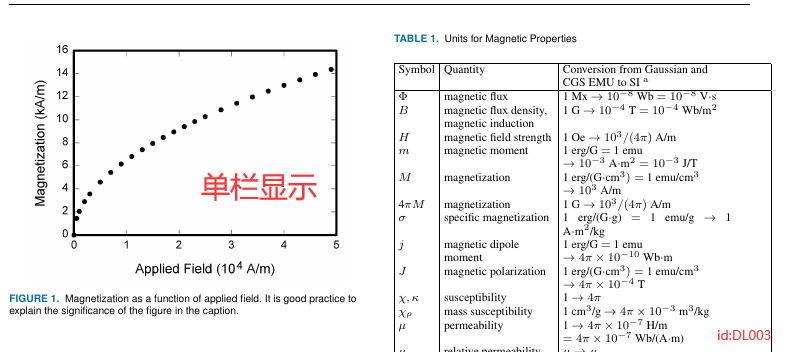

单栏显示：

% 单栏显示
\Figure[t!](topskip=0pt, botskip=0pt, midskip=0pt)[width = 3 in]{fig1.png}
{Magnetization as a function of applied field.It is good practice to explain the significance of the figure in the caption.}

Alt

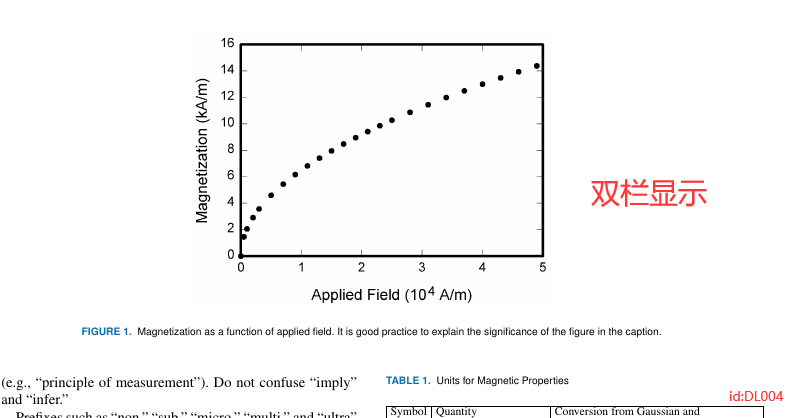

双栏显示：(默认双栏)
Alt

开始操作

在和 .tex 文件相同的文件夹里找到 ieeeaccess.cls 文件，直接双击打开（也可以用Notepad++打开）。

使用快捷键 ‘Ctrl + F’ 找到下面连续挨着的两行：

\setbox\@tempboxa\hbox{{\color{accessblue}\figcapheadfont #1. \ }}%
\mbox{}\hfill\begin{tabular}{@{}l@{}}\noindent\raggedright\unhbox\@tempboxa\figcapfont#2\end{tabular}\hfill\mbox{}%

改动成：

\setbox\@tempboxa\hbox{{\color{accessblue}\figcapheadfont {#1.} \nobreakspace }}%
\parbox[t]{\hsize}{\normalfont\footnotesize \noindent\unhbox\@tempboxa\figcapfont#2}

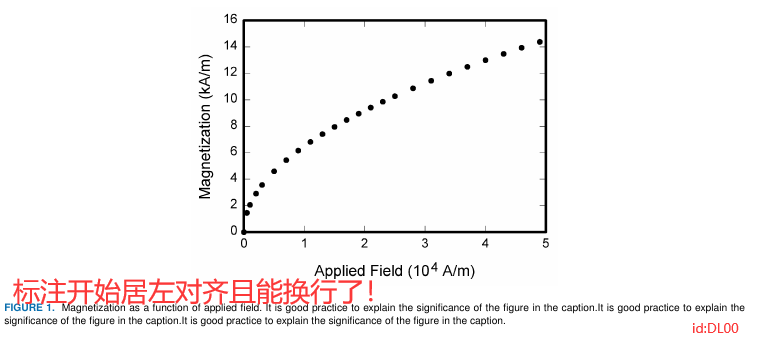

保存后刷新，效果出来了：
Alt

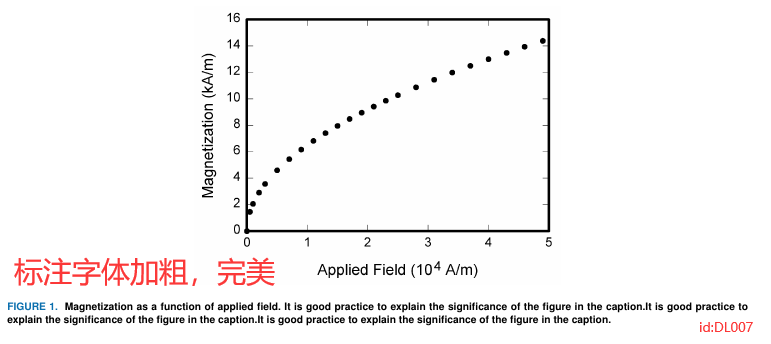

最后在图标语句处微改，添加 ‘ \textbf{}’ ：

% 原始
\Figure[t!](topskip=0pt, botskip=0pt, midskip=0pt,){fig1.png}
{The process of neural connection from standard LSTM to SCLSTM. \label{fig1}}

% 改动后
\Figure[t!](topskip=0pt, botskip=0pt, midskip=0pt,){fig1.png}
{\textbf{The process of neural connection from standard LSTM to SCLSTM. \label{fig1}}}

最终问题解决。
