本文介绍了一个简单的实验，使用Arduino Uno和光耦隔离继电器来控制LED的亮灭。通过程序控制继电器的不同状态实现LED的开关，并介绍了如何区分继电器的常开和常闭端。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

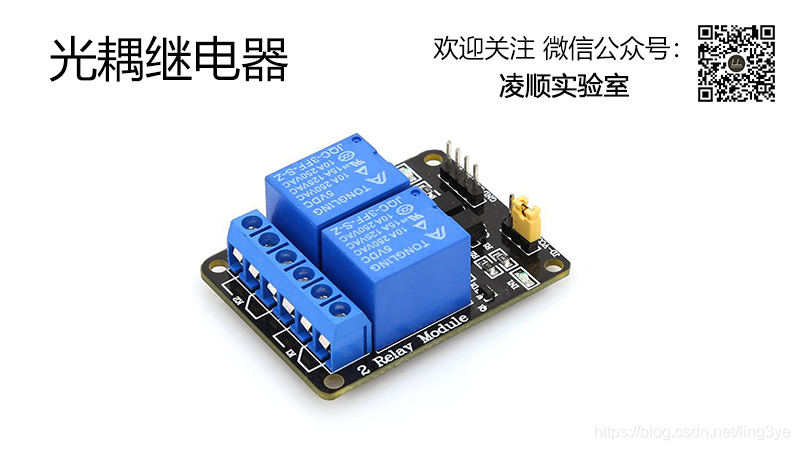

这个弱电控制强电，隔离等作用等等

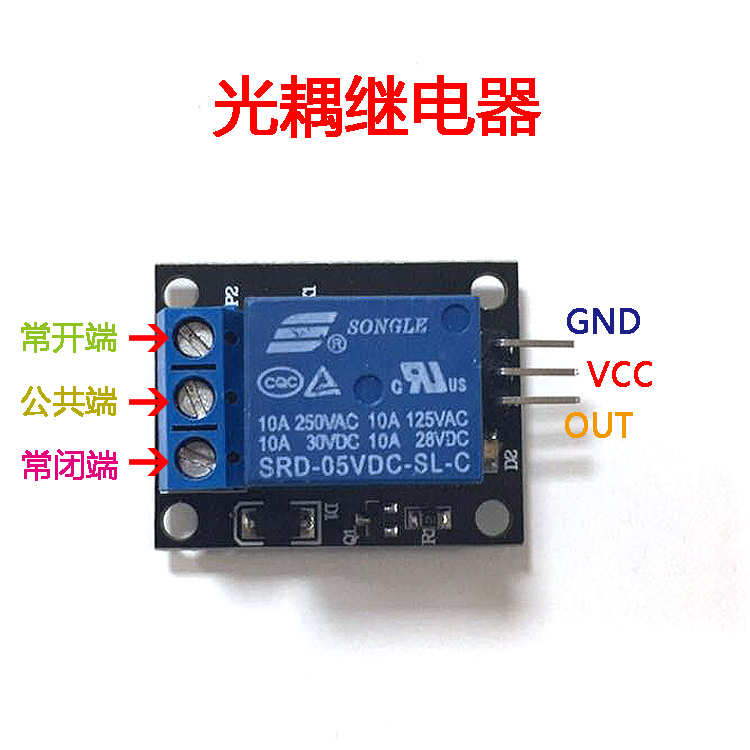

关于常闭，常开，不同模块位置不同，请用万用表蜂鸣档测试，确认正确的常开端和常闭端。

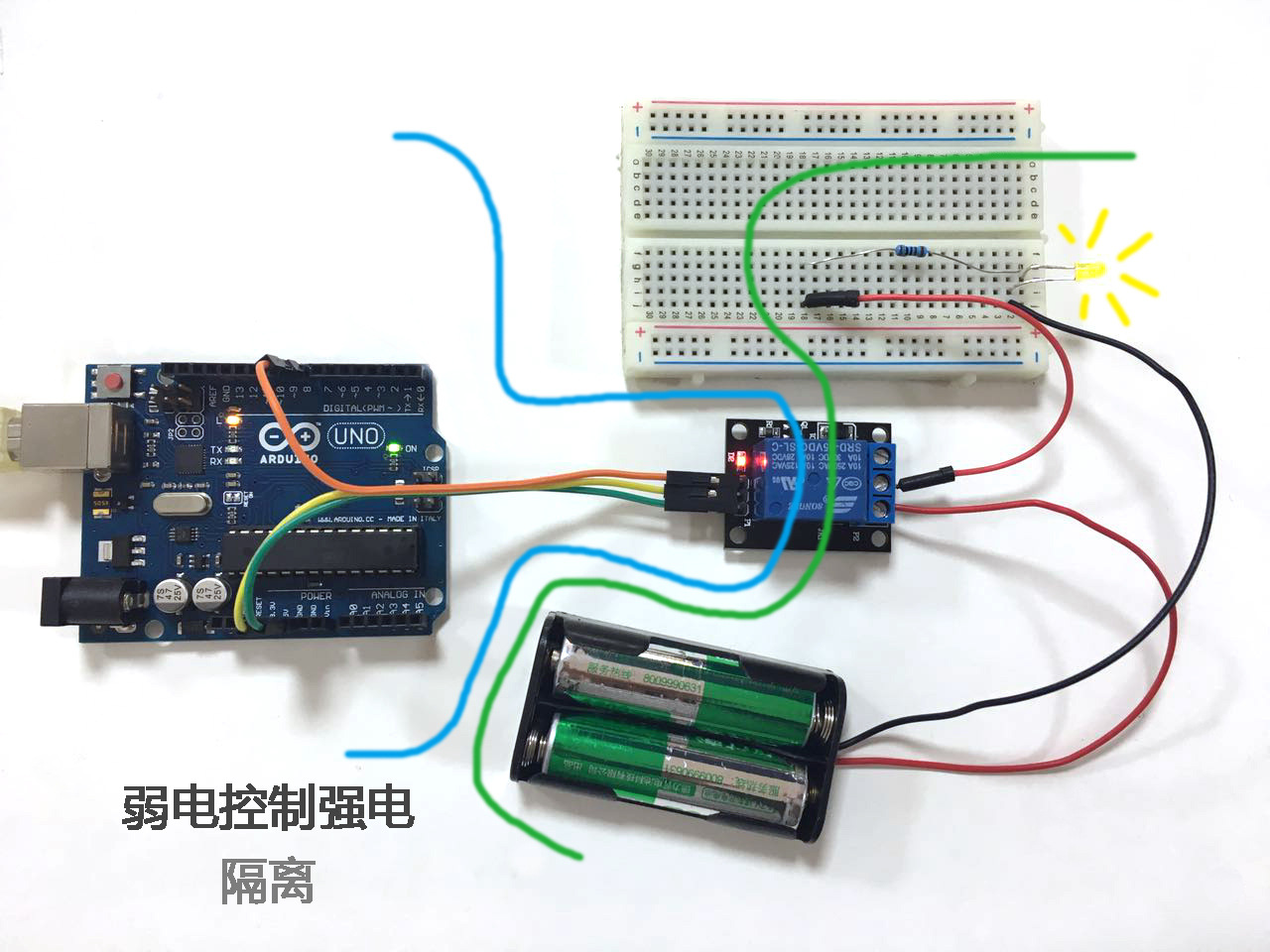

实验效果

用光耦继电器控制LED的亮和灭

BOM表

Arduino Uno * 1

继电器（光耦隔离继电器） *1

LED发光二极管 *1

1kΩ 电阻 *1

AA电池 *2

电池盒 *1

（外部电源可以选择用另一块Arduino Uno 供电）

跳线若干

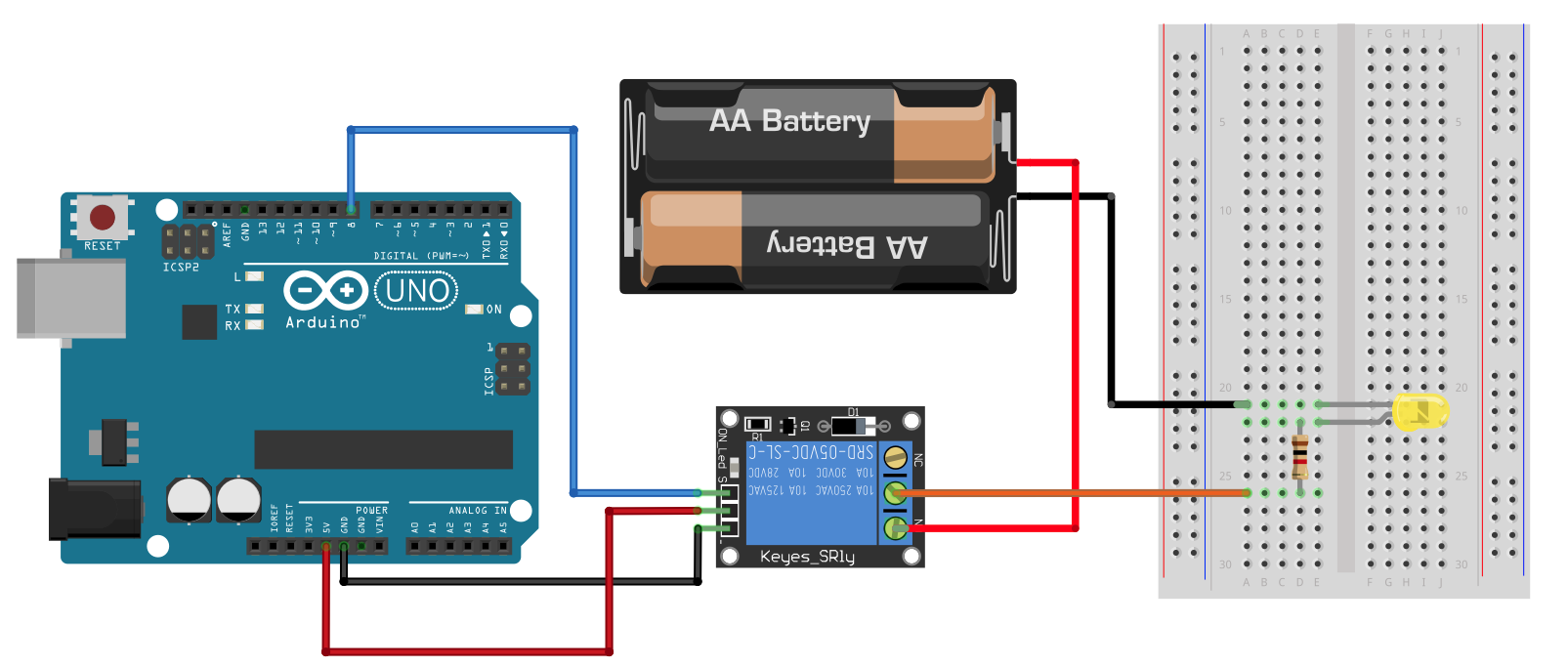

接线

程序

#define relay 8 //定义控制光耦继电器为PIN 8

void setup() {
  pinMode(relay, OUTPUT); //设置PIN 8为输出模式
}

void loop() {
  digitalWrite(relay, HIGH);    //给出高电平，光耦吸合
                                //常开端 与 公共端 接通
                                //常闭端 与 公共端   断开
  delay(1000);
  digitalWrite(relay, LOW);     //给出低电平，光耦离开
                                //常开端 与 公共端   断开
                                //常闭端 与 公共端 接通
  delay(1000);
}
