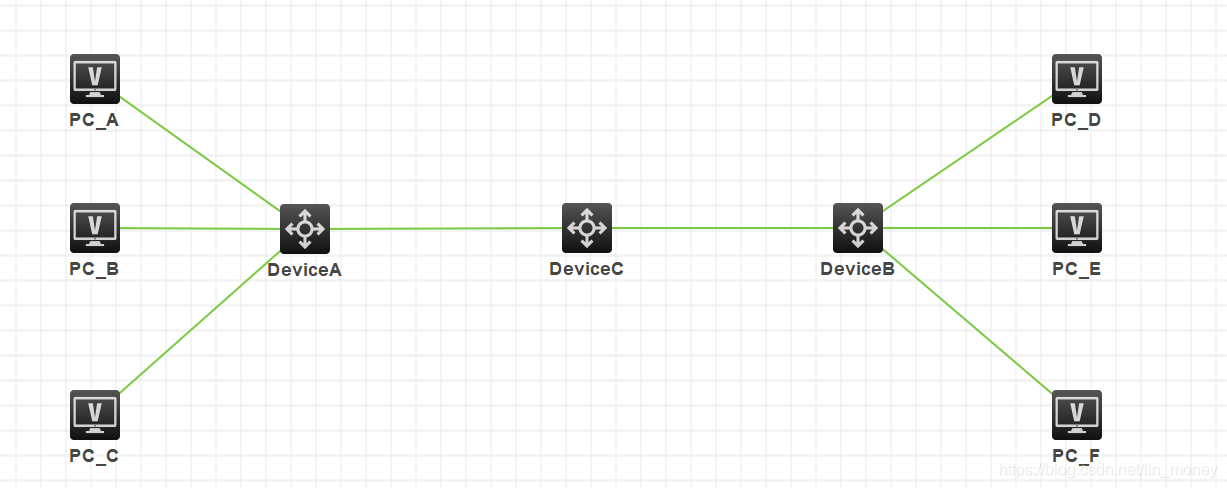

组网情况：

PC_A连接到DeviceA的 g1/0/1;PC_B连接到DeviceA的 g1/0/2;PC_C连接到DeviceA的 g1/0/3;

PC_D连接到DeviceB的 g1/0/1;PC_E连接到DeviceB的 g1/0/2;PC_F连接到DeviceB的 g1/0/3;

DeviceA的g1/0/1属于vlan10, g1/0/2属于vlan20, g1/0/3属于vlan30;g1/0/24为trunk模式

DeviceB的g1/0/1属于vlan10, g1/0/2属于vlan20, g1/0/3属于vlan30;g1/0/24为trunk模式

DeviceC的g1/0/23连接到DeviceA的g1/0/24; g1/0/24连接到DeviceB的g1/0/24

DeviceC的g1/0/23和g1/0/24都为trunk模式

实验步骤：

1、DeviceA的基本配置

sys

vlan 10

port g 1/0/1

vlan 20

port g 1/0/2

vlan 30

port g 1/0/3

inter g 1/0/24

port link-type trunk

port trunk permit vlan all



2、DeviceB的基本配置与DeviceA相同



3、DeviceC的基本配置

sys

inter r g 1/0/23 to g 1/0/24

port link-type trunk

port trunk permit vlan all



4、PC_A访问PC_D发现不通

在DeviceC上面使用dis vlan只能看到vlan 1



5、开启mvrp功能

#DeviceA配置MVRP

mvrp global enable

inter g 1/0/24

mvrp enable



#DeviceB配置MVRP与DeviceA相同



#DeviceC配置MVRP

mvrp global enable

inter r g 1/0/23 to g 1/0/24

mvrp enable



6、再次用PC_A访问PC_D，成功访问

在DeviceC上面使用dis vlan可以看到有vlan 10 20 30
