该博客介绍了一个自动贩售机的设计，详细阐述了如何处理0.5、1和2元的货币投入，当饮料价格为1.5元时如何进行找零。设计中，每种货币投入会产生特定的时钟脉冲信号，并要求在低电平复位。博客内容包括状态转移表和状态机的实现，着重讨论了如何确保找零只以0.5元为单位进行。
描述
题目描述：
设计一个自动贩售机，输入货币有三种，为0.5/1/2元，饮料价格是1.5元，要求进行找零，找零只会支付0.5元。
ps:
投入的货币会自动经过边沿检测并输出一个在时钟上升沿到1，在下降沿到0的脉冲信号
注意rst为低电平复位
信号示意图：
d1 0.5元
d2 1元
d3 2元
out1 饮料
out2 零钱

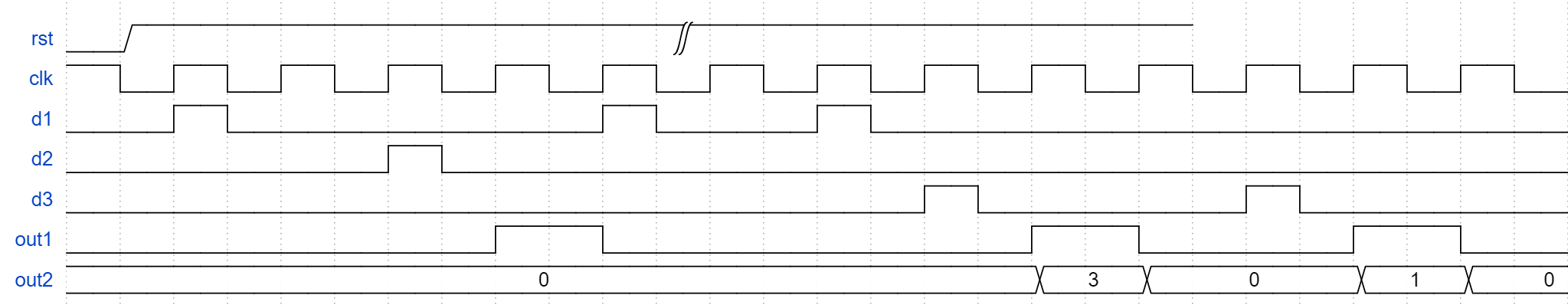

波形示意图：

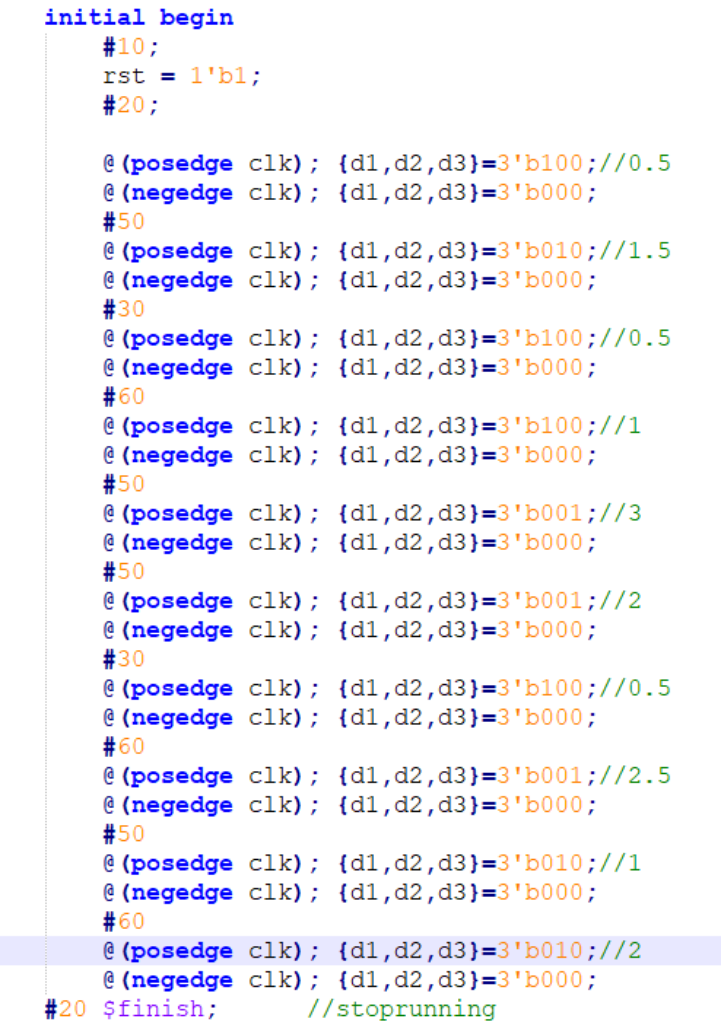

对应的激励源：
输入描述：
输入信号 clk rst d1 d2 d3
类型 wire
输出描述：
输出信号 out1 [1:0]out2
类型 reg
题解主体
1、确定题目要求

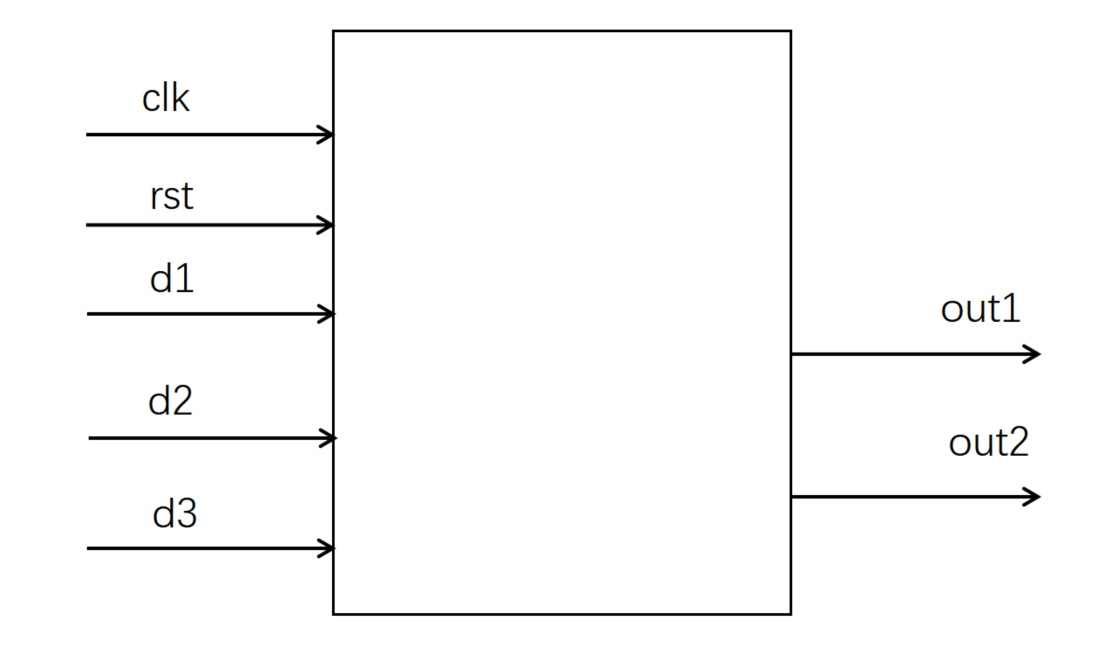

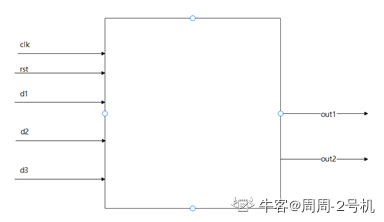

首先根据信号端口图：
考虑状态转移，需要考虑的是有三输入二输出，存在状态0 0.5 1 1.5 2 2.5 3 七个状态，
这样输出信号的特性应该为： out1饮料为一位，out2找零为2位（0 1 2 3个0.5元）
因此先做转移表格：(需要注意的是ÿ
