6 Verilog进阶篇：时序逻辑2

VL13 时钟分频（偶数）

描述

请使用D触发器设计一个同时输出2/4/8分频的50%占空比的时钟分频器

注意rst为低电平复位

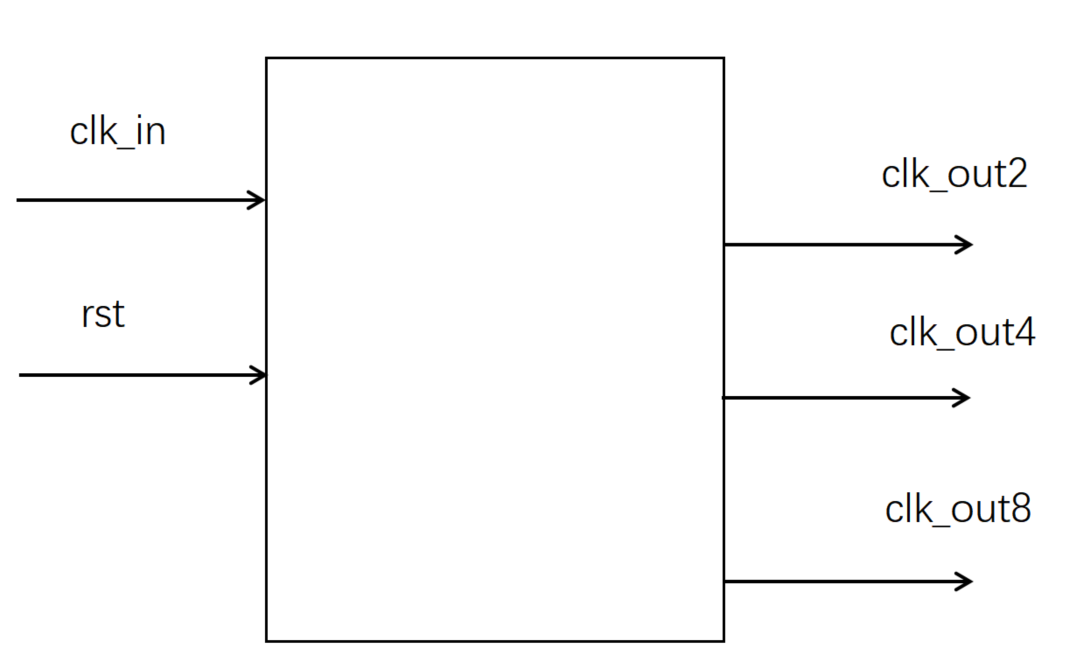

信号示意图：

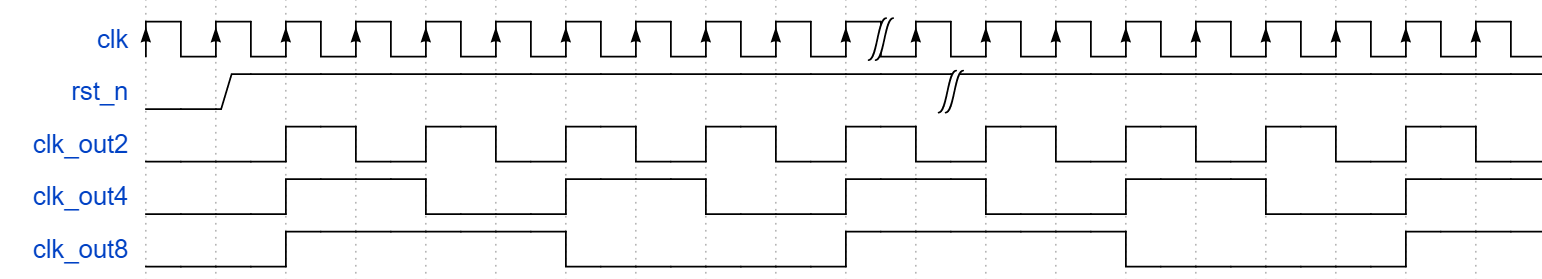

波形示意图：

输入描述：

输入信号 clk rst
类型 wire

输出描述：

输出信号 clk_out2 clk_out4 clk_out8
类型  wire

题意整理

对于偶数分频电路，在不考虑时钟同步时钟延迟的问题时，直接使用D触发器级联来实现

题解主体

级联D触发器，可以得到状态转换：

关键在于，上升沿才能触发翻转，但是一个周期只有一个上升沿，因此周期翻倍

clkin	clkout2	clkout4	clkout8
0	0	0	0
1	1	1	1
0	1	1	1
1	0	1	1
0	0	1	1
1	1	0	1
0	1	0	1
1	0	0	1

根据激励方程和输出方程以及思路整理，关键电路如下：

将电路转换成Verilog代码描述如下

   //2 分频

   reg                  clk_div2 ;

   always @(posedge clk_in or negedge rst) begin

      if (!rst) begin

         clk_div2     <= 'b0 ;

      end

      else begin

         clk_div2     <= ~clk_div2 ;

      end

   end

   assign       clk_out2 = clk_div2 ;

   //4 分频

   reg                  clk_div4 ;

   always @(posedge clk_out2 or negedge rst) begin

      if (!rst) begin

         clk_div4     <= 'b0 ;

      end

      else begin

         clk_div4     <= ~clk_div4 ;

      end

   end

   assign clk_out4      = clk_div4 ;

       //8 分频

   reg                  clk_div8 ;

   always @(posedge clk_out4 or negedge rst) begin

      if (!rst) begin

         clk_div8     <= 'b0 ;

      end

      else begin

         clk_div8     <= ~clk_div8 ;

      end

   end

   assign clk_out8      = clk_div8 ;

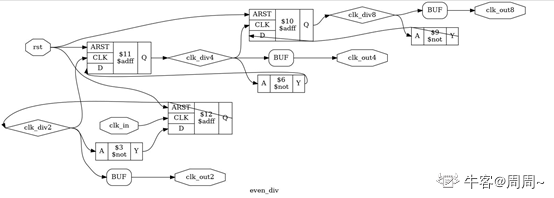

因此实现方式为如下的电路，综合得到：

`timescale 1ns/1ns


module even_div
    (
    input     wire rst ,
    input     wire clk_in,
    output    wire clk_out2,
    output    wire clk_out4,
    output    wire clk_out8
    );


   //2 分频
   reg                  clk_div2 ;
   always @(posedge clk_in or negedge rst) begin
      if (!rst) begin
         clk_div2     <= 'b0 ;
      end
      else begin
         clk_div2     <= ~clk_div2 ;
      end
   end
   assign       clk_out2 = clk_div2 ;


   //4 分频
   reg                  clk_div4 ;
   always @(posedge clk_out2 or negedge rst) begin
      if (!rst) begin
         clk_div4     <= 'b0 ;
      end
      else begin
         clk_div4     <= ~clk_div4 ;
      end
   end
   assign clk_out4      = clk_div4 ;

	//8 分频
   reg                  clk_div8 ;
   always @(posedge clk_out4 or negedge rst) begin
      if (!rst) begin
         clk_div8     <= 'b0 ;
      end
      else begin
         clk_div8     <= ~clk_div8 ;
      end
   end
   assign clk_out8      = clk_div8 ;

endmodule

VL14 自动贩售机1

描述

题目描述：

设计一个自动贩售机，输入货币有三种，为0.5/1/2元，饮料价格是1.5元，要求进行找零，找零只会支付0.5元。

ps:

投入的货币会自动经过边沿检测并输出一个在时钟上升沿到1，在下降沿到0的脉冲信号

注意rst为低电平复位

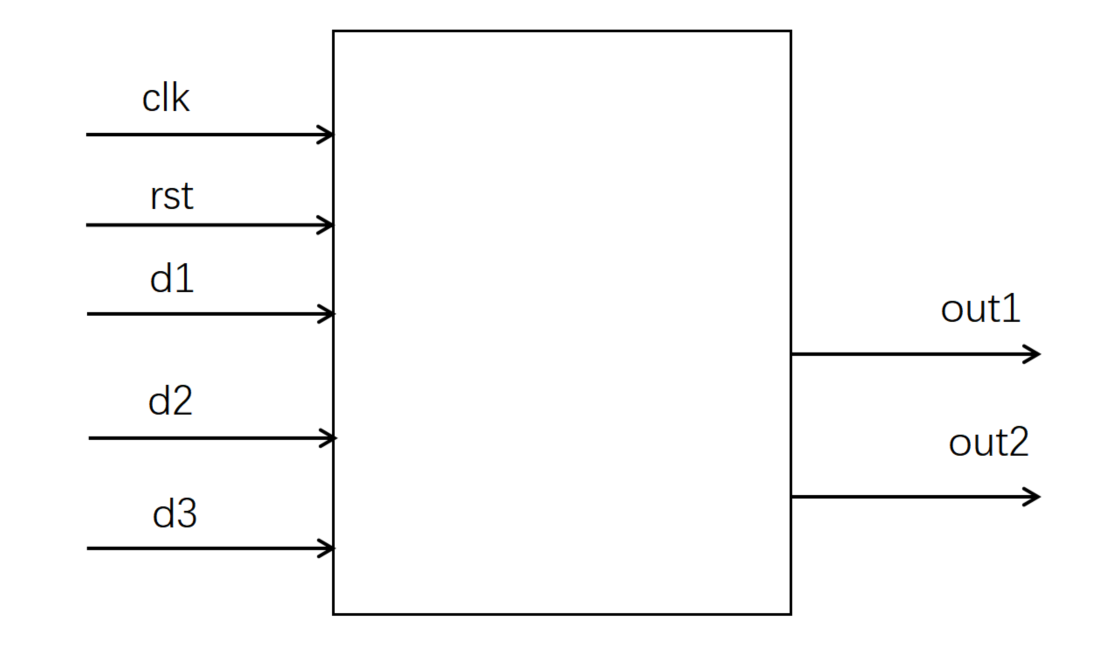

信号示意图：

d1   0.5元

d2   1元

d3   2元

out1 饮料

out2 零钱

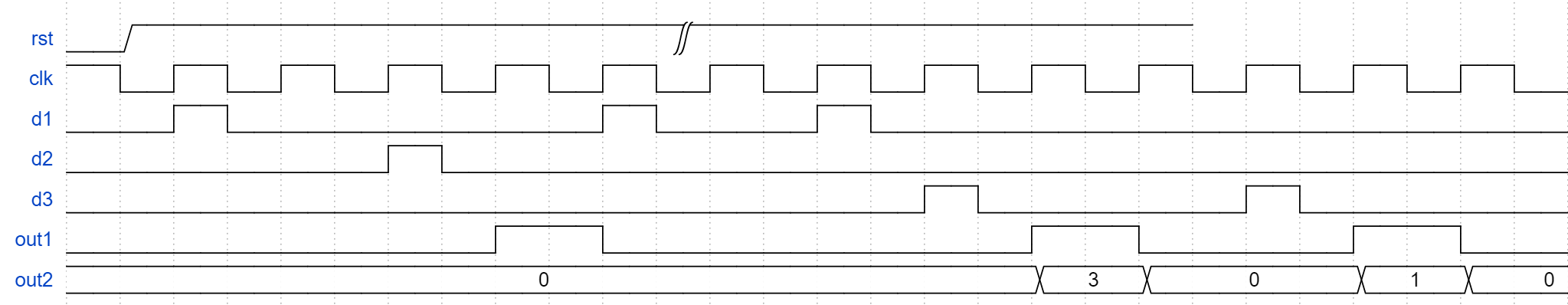

波形示意图：

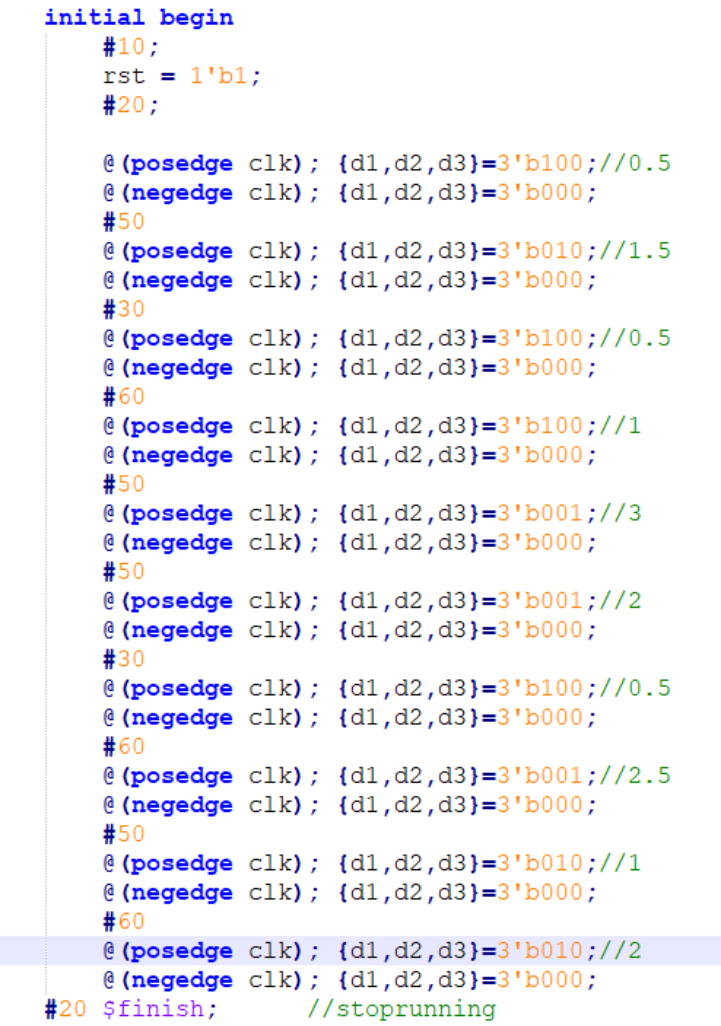

对应的激励源：

输入描述：

输入信号 clk rst d1 d2 d3
类型 wire

输出描述：

输出信号  out1 [1:0]out2
类型  reg

题解主体

1、确定题目要求

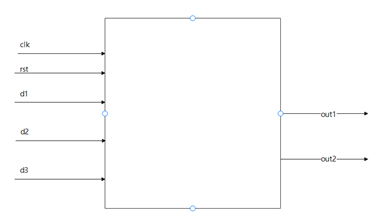

首先根据信号端口图：

考虑状态转移，需要考虑的是有三输入二输出，存在状态0 0.5 1 1.5 2 2.5 3 七个状态，

这样输出信号的特性应该为： out1饮料为一位，out2找零为2位（0 1 2 3个0.5元）

因此先做转移表格：(需要注意的是，0.5/1/2是不会同时给信号的)

现态		d1		d2		d3
现态值	现态代号	次态值	次态代号	次态值	次态代号	次态值	次态代号
0	S0	0.5	S1	1	S2	2 O2=1	S4
0.5	S1	1	S2	1.5 O2=0	S3	2.5 O2=2	S5
1	S2	1.5 O2=0	S3	2 O2=1	S4	3 O2=3	S6
1.5	S3
2	S4
2.5	S5
3	S6

蓝色格子代表输出

注意没有写输入为0，对于输入为0非蓝色格子状态保持，对于蓝色格子，状态转移至S0

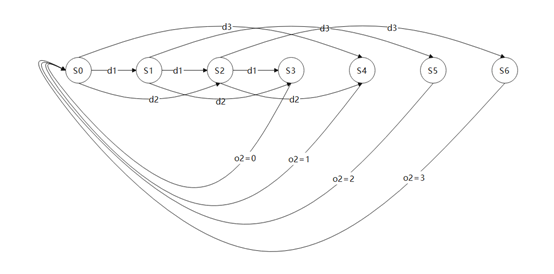

2、画出状态转移

3、按照状态转移写出三段式状态机
