Android StateMachine总结（二）创建流程

1、通过MyStateMachine的静态方法，得到实例

2、建立状态树

3、设初始状态

4、Start状态机

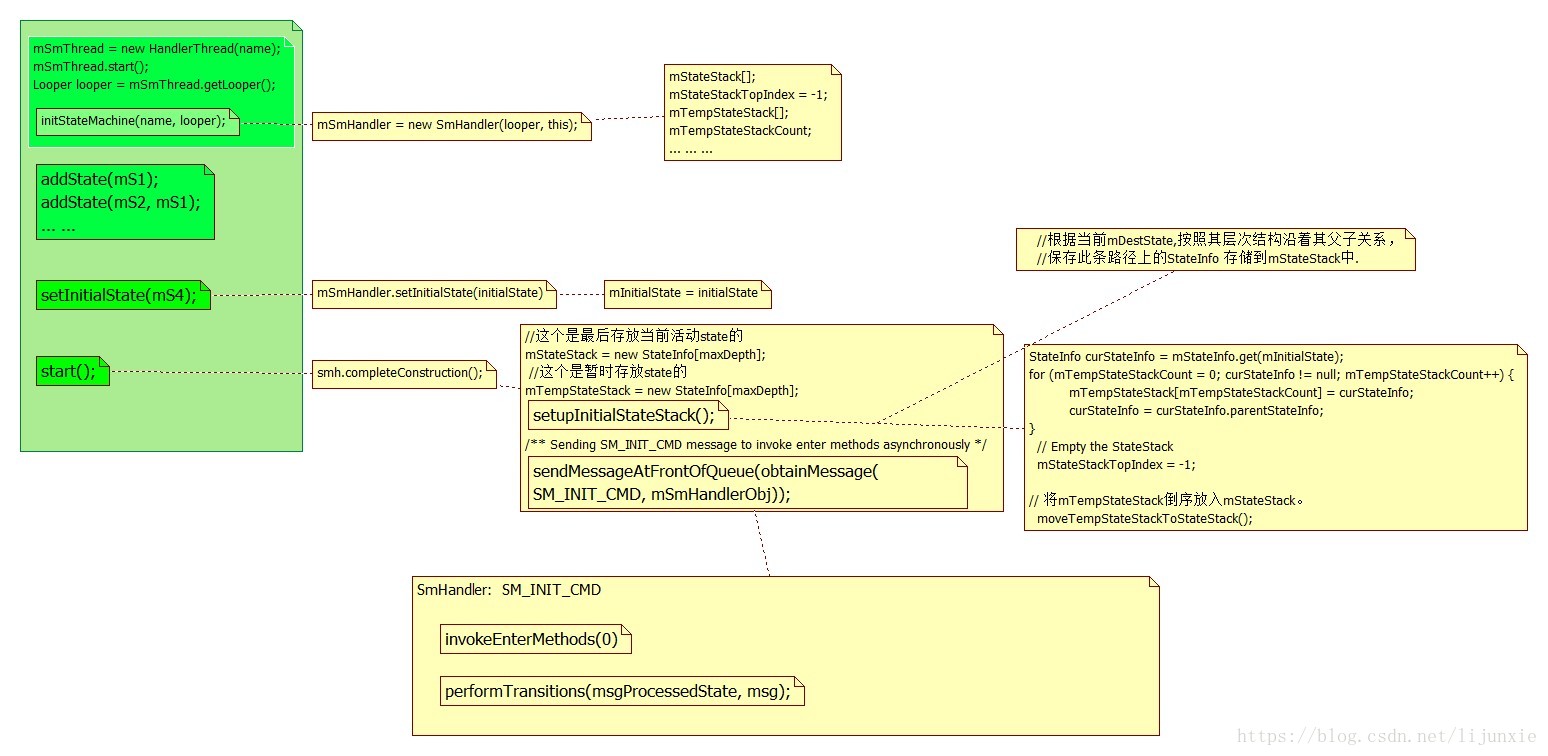

###流程图

上图是创建状态机的流程图，一个深绿色的大框框代表一步，与上相对应。

##代码分析
对应的server端MyStateMachine代码大概是这样：

public class MyStateMachine extends StateMachine{

   public static MyStateMachine makeHsm1() {
       MyStateMachine sm = new MyStateMachine("hsm1");
       sm.start();
       return sm;
   }
   MyStateMachine(String name) {
       super(name);
       // Add states, use indentation to show hierarchy
       addState(mS1);
       addState(mS2, mS1);
       ... ...

       // Set the initial state
       setInitialState(mS4);
   }
   class S1 extends State {
       @Override
       public void enter() {
           super.enter();
       }
       @Override
       public boolean processMessage(Message message) {
            super.processMessage();
       }
       @Override
       public void exit() {
           super.exit();
       }
   }
... ...

client端由MyStateMachine stateMachine = MyStateMachine.makeHsm1()得到状态机唯一实例。
###通过MyStateMachine的静态方法，得到实例
StateMachine的构造方法：

protected StateMachine(String name) {

       mSmThread = new HandlerThread(name);
       mSmThread.start();
       Looper looper = mSmThread.getLooper();
       initStateMachine(name, looper);
}

这是initStateMachine:

private void initStateMachine(String name, Looper looper) {

   mName = name;
   mSmHandler = new SmHandler(looper, this);
}

从中看到，启一个mSmThread的线程，获取它的Looper对象，并和SmHandlr关联。得到SmHandler实例。
MyStateMachine的构造函数默认是protect，不能从其它非继承类创建实例，只能makeHsm1()静态方法获得唯一实例，该方法new MyStateMachine实例。 这便是单例模式，这里使用时为了避免有一大堆MyStateMachine实例，不然就乱套了。

###建立状态树

• 通过addState()方法建立状态树。

• 该步骤上一篇博客已说过，见https://blog.youkuaiyun.com/lijunxie/article/details/81302421。

• addState()的原理是将当前状态和其父状态关联起来，加到一个HashMap中，这样通过子状态便能找到其父状态，(不能通过父状态找到子状态，我们的状态也用不上这样的功能，因为状态之间的跳转不涉及其子状态)，可以多个状态拥有共同的父状态，这样便达到类似树的关系。

###设初始状态

private final void setInitialState(State initialState) {
       if (mDbg) mSm.log("setInitialState: initialState=" + initialState.getName());
           mInitialState = initialState;
       }

这一步只是将 InitialState 赋个mInitialState 变量，该变量有什么用，怎么用在下一步中详细介绍。
###Start状态机
如上流程图所示，StateMachine.java提供start()方法，它只是封装的SmHandler的completeConstruction()方法。
如上篇wiki所示，该方法里最重要的是这两步：

   mStateStack = new StateInfo[maxDepth];
   mTempStateStack = new StateInfo[maxDepth];
   setupInitialStateStack();

/** Sending SM_INIT_CMD message to invoke enter methods asynchronously */
sendMessageAtFrontOfQueue(obtainMessage(SM_INIT_CMD, mSmHandlerObj));

第一，初始化mStateStack和mTempStateStack 这两个数组，maxDepth是树的深度， 并往里面填充数据。这数据是怎们填充的呢？
第二，发送SM_INIT_CMD消息，SmHandler的handleMessage接收到后，调invokeEnterMethods(0), 这个方法其实就是遍历mStateStack数组，并依次调state的enter方法，代码是这样的：

 private final void invokeEnterMethods(int stateStackEnteringIndex) {
           for (int i = stateStackEnteringIndex; i <= mStateStackTopIndex; i++) {
                  mStateStack[i].state.enter();
                 mStateStack[i].active = true;
           }
  }

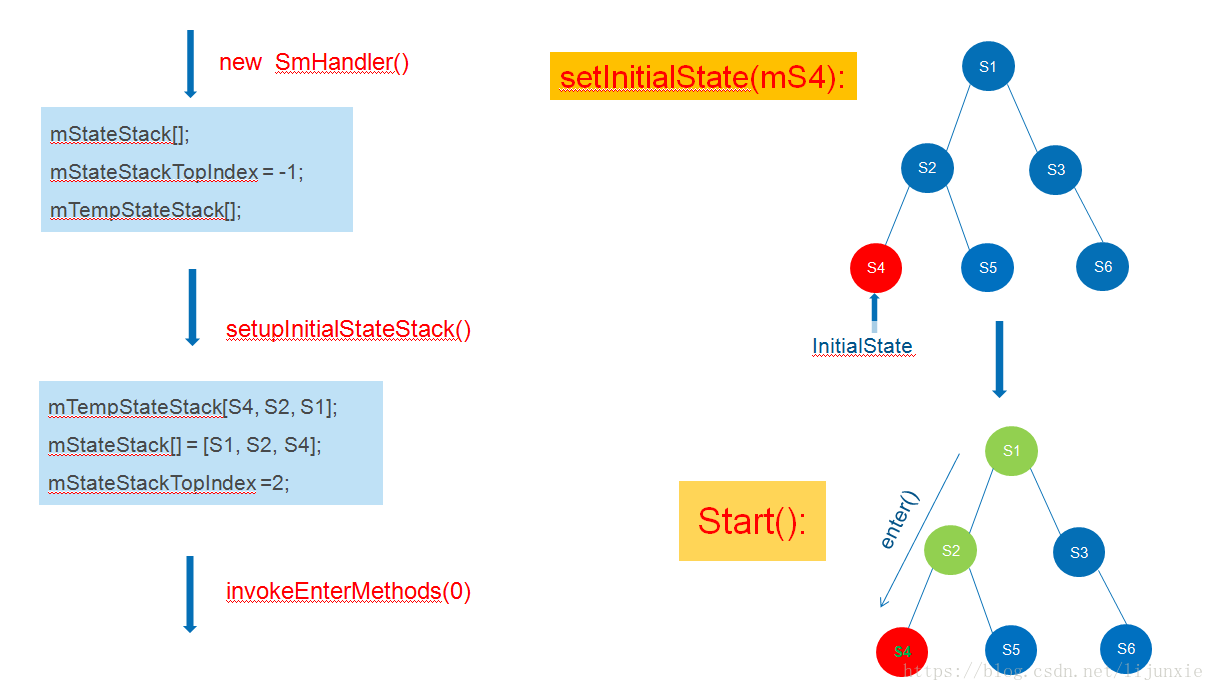

上面两点用图这样表示:

如此过程便完成了状态机的start。
注意：状态机在start前一定要设置初始状态，不然，everything is spadework.
